Насос Wilo HELIX VE 2205-1/16/E/KS артикул: 4198855

Вертикальный многоступенчатый насос Wilo-HELIX VE 2205-1/16/E/KS артикул: 4198855

[elementor-template id=»15025″]
Изображение насоса Wilo HELIX VE 2205-1/16/E/KS артикул: 4198855

Артикул: 4198855

Старый артикул:

Стоимость: 11468 6307,4 руб. с НДС

Срок поставки: от 4-х до 6-ти недель



Масса нетто: 205,0 кг;

Масса брутто: 227,0 кг;

Габариты без учета упаковки, ДхШхВ:

300мм х 296мм х 1311мм



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Высокоэффективный высоконапорный центробежный насос вертикального исполнения с линейными подсоединениями и интегрированным частотным преобразователем с воздушным охлаждением. Интегрированный частотный преобразователь позволяет изменять переменное давление и регулировать частоту вращения.

Способы регулирования:

— Способ регулирования 1: ручное регулирование частоты вращения с помощью потенциометра
— Способ регулирования 2: Регулирование давления сигналом датчика 4 – 20 мА или 0 – 10 В, настройка заданного значения при помощи потенциометра или через внешний сигнал 0 – 10 В или 0 – 20 мА
— Способ регулирования 3: Регулирование частоты вращения через внешний сигнал 0 – 20 мА или 0 – 10 В

Электронный модуль с устойчивым к короткому замыканию выходом напряжения +24 В с макс. нагрузочной способностью контактов 30 мА. Модуль с беспотенциальными контактами для SSM, красные и зеленые светодиоды.

Подсоединение вала насоса и электродвигателя осуществляется посредством продольно-свертной муфты. Отдельный шарикоподшипник с фонарем обеспечивает оптимальное восприятие осевых сил. Специальные прочно смонтированные рым-болты облегчают установку насоса.

Насос подходит для использования в системах водоснабжения и повышения давления, в промышленных циркуляционных установках, а также в контурах очистки технологической воды и в закрытых контурах охлаждения. Кроме того, его можно применять в установках пожаротушения, моечных установках, а также для ирригации.

Особенности/преимущества продукции:

— Высокоэффективная гидравлическая часть 2D-/3D, сваренная лазером, с оптимизацией по КПД (с оптимизацией расхода и отвода газов)
— Коррозионно-стойкие рабочие колеса, ведущие колеса и ступенчатый корпус
— Гидравлическая часть с оптимизацией расхода и удаления газов
— Корпус насоса, оптимизированный по расходу и NPSH
— Конструкция, удобная для технического обслуживания
— Разрешение к применению в питьевом водоснабжении для всех деталей, контактирующих с перекачиваемой жидкостью (версия EPDM)

Комплект поставки:

— Высоконапорный центробежный насос Wilo-Helix VE
— Инструкция по монтажу и эксплуатации
— Исполнение PN 16 с овальными фланцами: Ответные фланцы из чугуна с соответствующими болтами, гайками и уплотнениями

Указания относительно типа:

— Helix VE серийно оснащена торцевым уплотнением.
— Для насосов в исполнении PN 16 и PN 25 можно заказать круглые ответные фланцы из серого чугуна или нержавеющей стали, болты, гайки и уплотнения в качестве принадлежностей.
— Датчики предлагаются в качестве дополнительных принадлежностей.
— Комплекты байпаса предлагаются в качестве дополнительных принадлежностей.

См. подробное описание серии

Эксплуатационные параметры:

Максимальное рабочее давление: 16 bar
Входное давление макс.: 10 bar
Температура окружающей среды, макс.: 40 °C
Минимальный индекс эффективности (MEI): ≥ 0.40

Жидкость:

Перекачиваемая жидкость: Вода или схожая по вязкости и плотности с водой жидкость, без твёрдых включений
Мин. температура перекачиваемой жидкости: -30 °C
Макс. температура перекачиваемой жидкости: 120 °C

Материалы:

Корпус насоса: 1.4301 [AISI304] Рабочее колесо: 1.4307 [AISI304L] Статическое уплотнение: EPDM
Вал насоса: 1.4057 [AISI431] Скользящее торцевое уплотнение: Q1BE3GG

Данные электрооборудования:

Электромагнитная совместимость: EN 61000-6-1, -2, -3, -4
Подключение к сети: 3~400V/50 Hz
Класс эффективности мотора: IE4
Номинальная мощность P2: 11 kW
макс. частотой вращения;: 1000 1/min … 3510 1/min
Номинальный ток (прим.): 20 A
Степень защиты: IP 55
Класс изоляции: F

Монтаж:

Патрубок на стороне всасывания: DN 50
Патрубок с напорной стороны: DN 50

Другое:

Вес, прим.: 206 kg
Изделие: Wilo
Тип: Helix VE 2205-1/16/E/KS

Номер позиции: 4198855

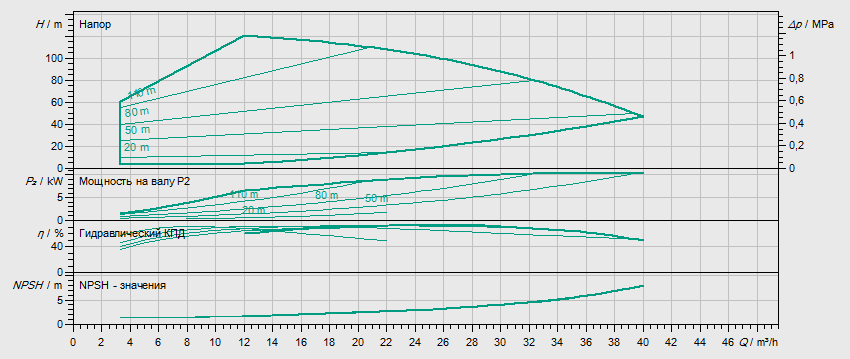

Гидравлические характеристики:

Гидравлические характеристики насоса Wilo HELIX VE 2205-1/16/E/KS артикул: 4198855()

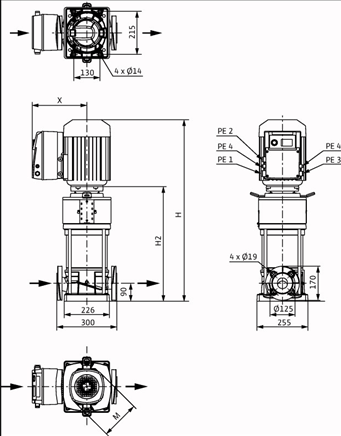

Габаритные размеры:

Габаритные размеры насоса Wilo HELIX VE 2205-1/16/E/KS артикул: 4198855()

Схема подключений:

Схема подключений насоса Wilo HELIX VE 2205-1/16/E/KS артикул: 4198855 ()
