Wilo Comfort-Vario COR-1 MHIE...-GE

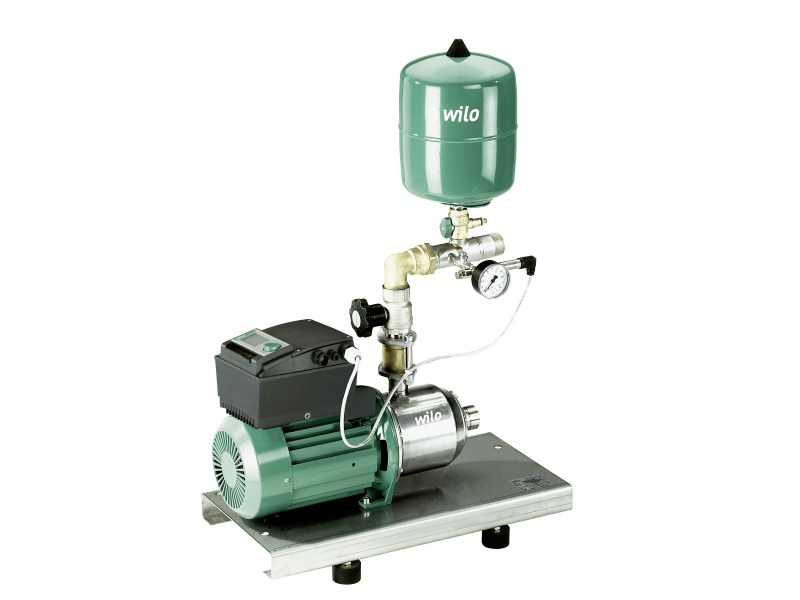

Wilo Comfort-Vario COR-1 MHIE…-GE — Установки водоснабжения с нормальновсасывающим высоконапорным центробежным насосом и встроенной функцией регулирования частоты вращения.

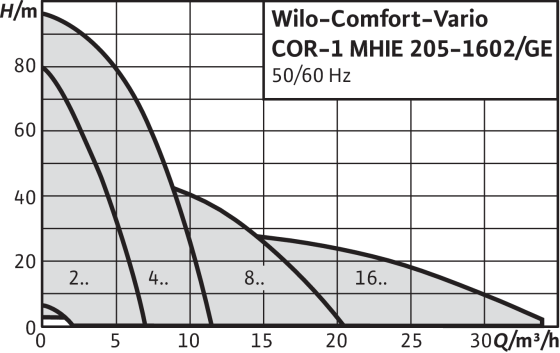

Диапазон рабочих характеристик
-
Подача до 34м3/ч;
-
Напор до 118м;
-
Темп-ра перекач. жидкости до +50С;
Применение
Технические характеристики
-
Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах;
-
Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений.
50 °C (опционально 70 °C)
Температура окружающей среды макс. 40 °C
IP 54
Рабочее давление 10 бар
Давление на входе 6 бар
к 3-фазной сети 400 В ± 10 %, 50 Гц; 3~380/440 В ±10 %, 60 Гц или в зависимости от типа также к 1-фазной сети 230 В ± 10 %, 50/60 Гц
- Номинальный внутренний диаметр для подсоединения со стороны подвода Rр 1″ — Rp 2″
- Номинальный внутренний диаметр для подсоединения со стороны конечного давления R 1¼» — R 1½»
1160 — 3500 об/мин
AC 3] со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
- чистая вода без осаждающихся веществ;
- бытовая, холодная, охлаждающая и дождевая вода;
- питьевая вода;
- Рабочие колеса из нержавеющей стали 1.4301/1.4404
- Секции из нержавеющей стали 1.4301/1.4404
- Корпус насоса из нержавеющей стали 1.4301/1.4404
- Вал из нержавеющей стали 1.4301/1.4404
- Уплотнение EPDM (EP 851)/FKM (Viton)
- Крышка корпуса из нержавеющей стали 1.4301/1.4404
- Нижняя часть корпуса из нержавеющей стали 1.4404
- Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
- Напорный кожух из нержавеющей стали 1.4301/1.4404
- Подшипники из карбида вольфрама
- Основание насоса из алюминия
- Система трубопроводов из нержавеющей стали 1.4571
Особенности/преимущества продукции
-
Прочная система благодаря применению высоконапорных центробежных насосов из нержавеющей стали серии MHIE со встроенным частотным преобразователем с воздушным охлаждением;
-
Чрезвычайно широкий диапазон регулирования частотного преобразователя;
-
Встроенная полная защита электродвигателя посредством термодатчика PTC;
-
Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии воды в соответствии с мощностными характеристиками электроники регулирования электродвигателя.
Обозначение
Пример: Wilo-COR-1 MHIE 205/GE
CO
Компактная установка повышения давления
R
Регулирование главного насоса посредством частотного преобразователя в приборе управления
1
Число насосов
MHIE
Серия насосов
2
Номинальный объемный расход одинарного насоса [м3/ч]
05
Число секций одинарного насоса
GE
Основной блок т. е. без дополнительного прибора управления
Общие указания – директивы ErP (экологический дизайн)
-
Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70;
-
КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса;
-
При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы;
-
На насосы, потребляющие мощность > 150 кВт, или имеющие подачу Q BEP < 6 м 3 /ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
