Насосные установки повышения давления Grundfos Hydro MPC-S

  • Подача до 1080 м3/ч;
  • Напор до 146 м;
  • Темп-ра перекач. жидкости от 0 С до +70 С;
  • Макс. рабочее давление 16 бар
  • Спец. исполнение 25/40 бар

Описание

Область применения

Готовая к подключению насосная установка повышения давления Grundfos Hydro MPC-S изготовлена в соответствии со стандартом DIN 1988/T5. Все насосы — это нерегулируемые насосы Grundfos CR. Hydro MPC-S поддерживает постоянное давление в заданном диапазоне с помощью каскадного подключения/отключения насосов CR. Производительность установки регулируется с помощью каскадного подключения/отключения насосов CR. Смена насосов автоматическая и зависит от нагрузки, времени и возникновения неисправности. Все насосы работают с постоянной частотой вращения. Установка поставляется собранной и готовой к подключению — нужно лишь подсоединить всасывающий и напорный трубопровод и подвести питание к шкафу управления.

  • системы водоснабжения;
  • многоквартирные дома;
  • гостиницы;
  • промышленные системы водоснабжения;
  • водозаборные узлы, сооружения;
  • медицинские учреждения;
  • учебные заведения;
  • водоподготовка;
  • технологические процессы;
  • ирригация и орошение.

Преимущества насосных установок повышения давления Grundfos Hydro MPC-S

Насосы установки повышения давления Hydro MPC управляются по отдельности блоком управления несколькими насосами CU 352 со специальным программным обеспечением и данными о кривых насосных характеристиках. Таким образом, в блоке CU 352 содержатся точные гидравлические и электрические характеристики управляемых насосов. Кроме того, функция регистрации позволяет контролировать производительность системы за определенный период времени.

Установка Hydro MPC оснащена встроенной программой-помощником на различных языках, сопровождающей монтажника через этапы настройки и наладки установки. После завершения монтажа большой удобный цветной дисплей также обеспечит простое и понятное управление установкой.



Установки Hydro MPC используют насосы широко известной, зарекомендовавшей себя серии CR. Насосы CR известны своей надёжностью, экономичностью и гибкостью применения. Все важнейшие узлы установок Hydro MPC производятся компанией Grundfos. В результате Вы получаете технологию, которая рассчитана на долгий срок службы, требует минимального технического обслуживания и обеспечивает максимум эффективности.

Двигатели, применяемые в установках Hydro MPC, отвечают требованиям законодательства для уровня IE3. Кроме того, установка Hydro MPC использует кривые насосных характеристик для расчета и оптимизации режима включения и выключения насосов. Благодаря высокой производительности двигателей, усовершенствованному управлению и оптимизации гидравлической системы насоса CR и коллектора, установка имеет минимальное энергопотребление.

Компоненты установки Hydro MPC могут комбинироваться различным образом, обеспечивая наилучшее решение Ваших задач!

Если на нашем сайте Вы не нашли решения, отвечающего Вашим требованиям к насосному оборудованию, обратитесь к нашим специалистам +7 (495) 766-96-18.

Технические характеристики насосных станций водоснабжения Grundfos Hydro MPC-S

Количество насосов

2 - 6

Мощность электродвигателя, кВт

0,37 - 55

Материалы

Чугун и нержавеющая сталь
EN/DIN 1.4301/AISI 304

Коллектор

Нержавеющая сталь

Трубное соединение

R 2 - R 2 1/2 (резьба) DN 80 - DN 350 (фланец)

Рабочие характеристики насосных станций водоснабжения Grundfos Hydro MPC-S

Примечание: ограниченная пунктирной линией область относится к установкам Hydro MPC, поставляемым по запросу.

Условное типовое обозначение Grundfos Hydro MPC-S

Расшифровку условного обозначения насосных установок повышения давления Grundfos Hydro MPC-S Вы можете скачать по ссылке.

Конструкция насосной установки Grundfos Hydro MPC-S

Поз.

Наименование

Кол-во

1

Шкаф управления

1

2

Фирменная табличка

1

3

Коллектор на всасывающей стороне

1

4

Запорный клапан

2 для каждого насоса

5

Плита-основание

1

6

Обратный клапан

1 для каждого насоса

7

Напорный коллектор

1

8

Датчик давления

1

9

Насос

от 2 до 6

10

Мембранный гидробак
(поставляется в комплекте)

1

Документация

Каталог
Инструкция
Сертификат
Опросный лист

Обзор способа управления насосных станций Grundfos Hydro MPC-S

Установка повышения давления Hydro MPC с тремя насосами CR, не имеющими преобразователя частоты.

В работе один насос CR без преобразователя частоты.

В работе три насоса CR без преобразователя частоты.

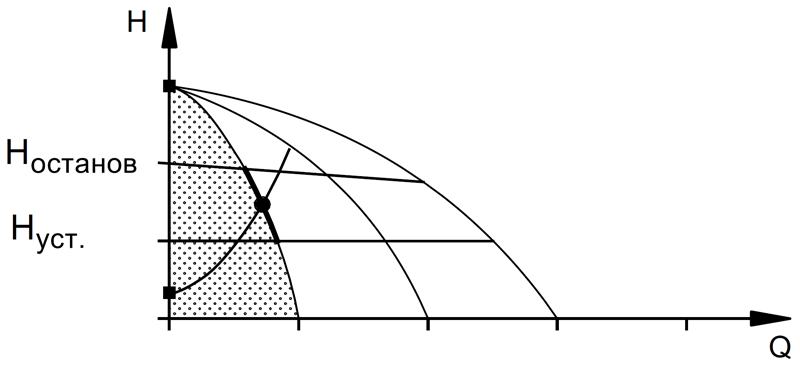

  • Hydro MPC-S поддерживает почти постоянное давление путём включения/выключения необходимого числа насосов.
  • Рабочий диапазон насосов лежит между прямыми Hуст. и Hостанов (давление отключения). Давление отключения нельзя настроить, но оно вычисляется автоматически.
  • Смена насосов осуществляется автоматически и зависит от нагрузки, наработки и технических неисправностей.

Функции насосных станций Grundfos Hydro MPC-S

  • регулирование по постоянному давлению;
  • автоматическое каскадное управление;
  • альтернативные установленные значения;
  • возможность подключения резервного датчика давления;
  • минимальное время переключения;
  • кол-во пусков в час;
  • резервные насосы;
  • принудительное переключение насосов;
  • пробный пуск насосов;
  • возможность подключения защиты от «сухого» хода;
  • пароль;
  • программа настройки по времени;
  • плавное увеличение давления;
  • работа в аварийном режиме;
  • характеристики насосов;
  • оценка расхода;
  • выход за предел 1 и 2;
  • выход рабочей точки насоса за пределы рабочего диапазона;
  • функция регистрации;
  • время изменения установленного значения;
  • режим работы с функциональными ограничениями;
  • подключения Ethernet.

Видео по продукту

Модели и подробные характеристики

Всего найденно 245 моделей
Показать еще 100
1 страница из 3

Вся информация на сайте о товарах и ценах носит справочный характер и не является публичной офертой. Пожалуйста, уточняйте интересующую Вас информацию у специалистов отдела продаж +7 (495) 542-61-73.

Дополнительные опции для насосных установок повышения давления Grundfos Hydro MPC-S

Все необходимое дополнительное оборудование следует указывать при заказе установки повышения давления Hydro MPC, так как это оборудование должно быть установлено на заводе перед отправкой установки.

Как правило, в зданиях требуется установка мембранного бака на стороне нагнетания установки повышения давления. Стандартно максимальное давление системы для установки повышения давления Hydro MPC составляет 16 бар. Стандартная установка повышения давления Hydro MPC комплектуется датчиками давления и одним манометром c номинальным давлением 16 бар (измерительный диапазон). Установки повышения давления Hydro MPC спроектированы для PN 16 Мембранные баки объемом до 33 литров присоединяются к коллектору со стороны нагнетания установки повышения давления. Дополнительная информация по мембранным бакам объемом более 24 л приведена в Принадлежностях.

Объём,
л

Соединение

8

G 3/4

12

G 3/4

24

G 3/4

Для повышения надёжности может быть установлен резервный датчик давления в качестве поддержки к основному датчику.
Примечание: Используется резервный датчик того же типа, что и главный датчик. Резервный датчик, как правило, подключается к аналоговому входу AI3 блока CU 352. Если этот вход используется для другой функции, например, для задания «внешнего установленного значения», тогда резервный датчик следует подключать к аналоговому входу AI2. Если этот вход также занят, число аналоговых входов может быть увеличено установкой модуля ввода-вывода IO 351B.

Диапазон, бар

0-10

0-16

Байпасное соединение представляет собой
ответвление трубопровода, состоящее из коллектора, двух запорных клапанов и обратного клапана. Байпасное соединение позволяет провести поток воды в обход насосов от всасывающего к напорному коллектору.

Предлагаются байпасные соединения для
следующих установок Hydro MPC:

Описание

Соединение

CR, CRE 3 (2 или 3 насоса)
CR, CRE 5 (2 или 3 насоса)

Rp 2

CR, CRE 3 (от 4 до 6 насосов)
CR, CRE 5 (от 4 до 6 насосов)

Rp 2 1/2

CR, CRE 10 (2 или 3 насоса)

Rp 2 1/2

CR, CRE 10 (4 или 5 насосов)

DN 80

CR, CRE 10 (6 насосов)

DN 100

CR, CRE 15, 20 (2 насоса)

DN 80

CR, CRE 15, 20 (3 или 4 насоса)
CR, CRE 32 (2 насоса)

DN 100

CR, CRE 15, 20 (5 или 6 насосов)
CR, CRE 32 (от 3 до 6 насосов)

DN 150

CR, CRE 45 (2 насоса)
CR, CRE 64 (2 насоса)

DN 150

CR, CRE 45 (от 3 до 6 насосов)
CR, CRE 64 (от 3 до 6 насосов)

DN 200

CR, CRE 90 (2 насоса)

DN 150

CR, CRE 90 (3 или 4 насоса)

DN 200

CR, CRE 90 (5 или 6 насосов)

DN 250

Стандартно обратные клапаны устанавливаются на напорной стороне насосов установки повышения давления. В системах, где имеется высота всасывания, рекомендуется устанавливать обратные клапана на стороне всасывания насосов для предотвращения «сухого» хода.

В стандартной комплектации установки повышения давления Hydro MPC оснащаются обратными клапанами из полиоксиметилена (POM). Обратные клапаны из нержавеющей стали предлагаются для работы с перекачиваемой жидкостью с содержанием абразивных частиц. Обратные клапаны из нержавеющей стали позволяют перекачивать жидкость с более высокой максимальной температурой.
Примечание: Рекомендуется заказывать по одному клапану на каждый насос.

Реле работы в аварийном режиме обеспечивает работу в аварийном режиме, если в блоке CU 352 возникает неисправность.
Примечание: Защита электродвигателя и защита от «сухого» хода во время работы в аварийном режиме не активированы.
Примечание: Рекомендуется заказывать по одному реле на каждый насос.

Ремонтный выключатель, устанавливаемый на отдельные насосы установки повышения давления Hydro MPC, позволяет отключать напряжение питания насоса на время ремонтных работ и т.п.
Примечание: Рекомендуется заказывать по одному выключателю на каждый насос.

Главный выключатель с отключением нейтрали используется только в соединении с однофазными электродвигателями. Данная опция должна
выбираться в соответствии с правилами, действующими на месте монтажа. Стандартный главный выключатель не отключает нейтраль.

Световой индикатор включен, когда установка в работе. Располагается на шкафу управления.

Световой индикатор работы горит, когда соответствующий насос находится в работе. Располагается на шкафу управления.
Примечание: рекомендуется заказывать по одному световому индикатору на каждый насос.

Световой индикатор неисправности загорается при возникновении сбоя в работе установки. Располагается на шкафу управления.
Примечание: отключение фазы не приводит к индикации неисправности.

Световой индикатор неисправности загорается при возникновении сбоя в работе насоса. Располагается на шкафу управления.
Примечание: рекомендуется заказывать по одному индикатору неисправности на каждый насос.

Индикатор на панели загорается при открытии дверцы шкафа управления. Световые индикаторы на панели на 50 Гц соответствуют стандарту ГОСТ 14254.
Примечание: панельная индикация и розетка должны подключаться к отдельному источнику питания.

Данная опция предлагает устанавливаемый на заводе непрограммируемый интерфейс IO 351B, который обеспечивает ввод-вывод через девять дополнительных цифровых входов, семь дополнительных цифровых выходов и два аналоговых входа.
Примечание: Стандартный блок CU 352 поддерживает установку двух интерфейсных модулей IO 351B.

Аккумулятор подключен к CU 352 как резервный источник питания на случай перебоев электропитания от сети.

Связь по локальной сети обеспечивает неограниченный доступ к настройке и контролю Hydro MPC с удалённого ПК.

Защита от переходного напряжения – это защита установки повышения давления от изменений напряжения при переходных процессах.

На установку повышения давления может устанавливаться защита от ударов молнии. Молниезащита соответствует стандарту МЭК 61024-1:1992-10, класс B и C.
Примечание: заказчик должен обеспечить дополнительное заземление на месте установки.

Установку повышения давления необходимо защитить от неисправности фаз.
Примечание: для внешнего контроля имеется реле с нулевым потенциалом.

Проблесковый маячок горит в случае аварии в системе.
Примечание: неисправность фаз не вызывает аварийный сигнал.

Беспотенциальные контакты для индикации работы насосов установки или индикации аварийного сигнала.
Макс. 250 В, НЗ 1 A, НО 2 A.

Звуковая сигнализация срабатывает в случае аварии в системе.

Вольтметр показывает сетевое напряжение между фазами электросети, а также между нейтралью N и фазами электросети.
Примечание: Рекомендуется заказывать по одному вольтметру на каждый насос.

Амперметр показывает ток одной фазы на насос.
Примечание: Рекомендуется заказывать по одному амперметру на каждый насос.

Перечень дополнительных опций для заказа с Hydro MPC

Принадлежности для насосных установок повышения давления Grundfos Hydro MPC-S

Модуль передачи данных Grundfos CIM200 Modbus RTU COMLi, артикул 96824796
Модуль передачи данных Grundfos CIM 500 Industrial Ethernet, артикул 98301408
Bluetooth модуль Grundfos MI301 для устройств на базе Android или Apple iOS, артикул 98046408
Регулируемые виброгасящие опоры Grundfos
Мембранные баки Grundfos GT
