Комплект для поддержания постоянного давления с насосом Grundfos SQE PACK

  • Подача до 9 м3/ч;
  • Напор до 237 м;
  • Темп-ра перекач. жидкости от 0 С до 40 С;
  • Глубина погружения макс. 150 м
Погружные скважинные насосы Grundfos SQ

Описание

Область применения

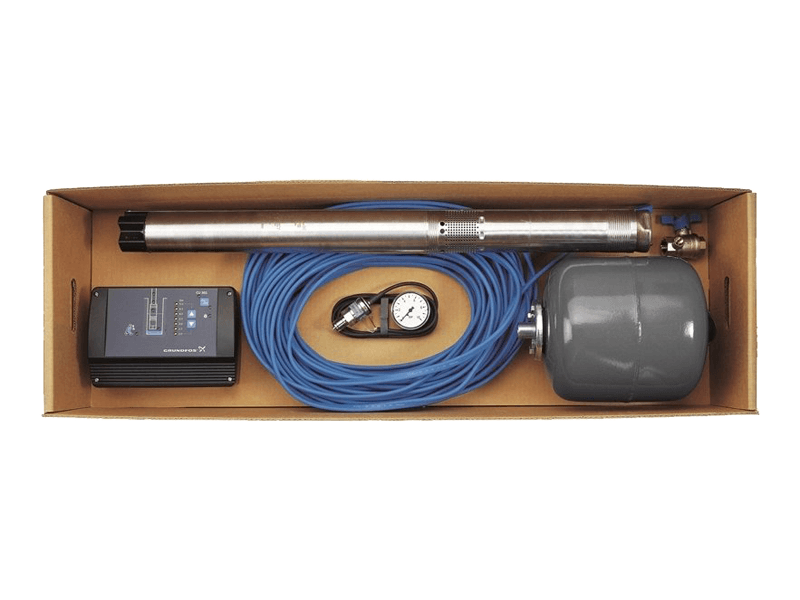

Комплект для поддержания постоянного давления с насосом SQE включает в себя:

  • насос SQE (типоразмер SQE 2-55, SQE 2-70, SQE 2-85, SQE 2-115, SQE 3-65, SQE 3-105, SQE 5-70), с кабелем в водонепроницаемой оболочке;
  • блок управления CU 301;
  • напорный мембранный бак 8л/7 бар;
  • датчик давления на 0-6 бар;
  • манометр 0-10 бар;
  • запорный кран ¾” со сливом;
  • 20 хомутов для крепления кабеля к водопроводной трубе.
  • артезианские скважины;
  • водоснабжение частных домов;
  • системы орошения/полива;
  • подача воды из резервуаров и колодцев;
  • небольшие водопроводные станции;
  • водозаборные узлы, сооружения;
  • системы дождевой воды.

Преимущества глубинных насосов Grundfos SQE

  • автоматическое поддержание установленного Вами давления при изменяющемся расходе с помощью встроенного в насос частотного преобразователя и блока управления CU 301;
  • небольшие размеры и вес (диаметр насоса 74 мм) – удобство монтажа, экономия на бурении и обустройстве скважин;
  • встроенный обратный клапан;
  • плавающие рабочие колеса – насос устойчив к содержанию песка в перекачиваемой воде до 50 г/м³;
  • керамические подшипники;
  • детали насоса из нержавеющей стали – повышенная износостойкость по отношению к песку, возможность перекачки питьевой воды;
  • фильтр на всасывании;
  • электродвигатель на постоянных магнитах – высокий КПД, низкое потребление электроэнергии, повышенный пусковой момент, высокая мощность в широком диапазоне нагрузок;
  • встроенная защита от «сухого» хода;
  • функция плавного пуска – защита от гидравлического удара в системе, риск износа двигателя минимизирован, а также предотвращена перегрузка сети во время запуска;
  • встроенная защита электродвигателя – защита от перегрева, перегрузки, перенапряжения и падения напряжения, возможность работы при пониженном (до 150 В) или повышенном (до 315 В) напряжении, скачках и перепадах напряжения электрического тока в сети, защита от осевого смещения всплытия рабочего колеса;
  • гарантия 5 лет

Технические характеристики глубинных насосов Grundfos SQE

Модель

Мощность, P1, кВт

Макс. напор, м, при Q = 0 м3/ч

Ток при полной нагрузке, I, A, 1x200-240B

Присоед.
размер Rp, дюйм

Длина, мм

Масса, кг

SQE 2 – 55

1,02

68

5,2

1 1/4

741

5,2

SQE 2 – 70

1,65

89

8,4

1 1/4

768

5,4

SQE 2 – 85

1,65

109

8,4

1 1/4

825

6,2

SQE 2 – 115

2,54

155

12,3

1 1/4

888

6,3

SQE 3 – 65

1,65

92

8,4

1 1/4

825

6,1

SQE 3 – 105

2,54

147

12,3

1 1/4

942

6,5

SQE 5 – 70

2,54

106

12,3

1 1/2

941

6,4

Сеть электропитания

1 x 200-240 В, -10%/+6%, 50/60 Гц, (PE).

Пуск

Плавный

Остановка

Плавная при использовании CU 300 или CU 301

Время пуска

Максимум: 3 с.
Отсутствие ограничений по количеству пусков/остановок в час

Защита электродвигателя

Встроенная защита от:
• Работы «всухую».
• Перенапряжения и падения напряжения, отключение при напряжении ниже 150 В и выше 315 В.
• Перегрузки.
• Перегрева.

Уровень шума

Уровень шума лежит ниже граничных значений (70 дБ(А)), указанных в директиве ЕЭС для
машиностроения

Радиопомехи

SQ соответствуют директиве ЕЭС 89/336/ЕЕС.
Допущено к эксплуатации в соответствии с EN 50081-1 и 50082-2

Возможность регулировки

Насосы SQE можно регулировать с помощью CU 300 или CU 301 (и с Grundfos GO)

Коэффициент мощности

PF = 1

Работа с генератором

Как минимум, выходная мощность генератора должна быть выше входной мощности электродвигателя P1 [кВт] на 10%

Автомат токовой защиты

Если насос подключен к сети через автомат токовой защиты (ELCB) в качестве дополнительной
защиты, выключатель должен срабатывать на (пульсирующий) постоянный ток утечки

Диаметр скважины

Минимум: 76 мм

Глубина установки

Максимум: 150 м ниже статического уровня подземных вод (15 бар).
В случае горизонтальной установки рекомендуется использовать защитный кожух на всасыва-
нии.
Глубина установки ниже динамического уровня воды:
Вертикальная установка с/без защитным кожухом: 0,5 м.
Горизонтальная установка с/без защитным кожухом: 0,5 м.

NPSH (действительный положитель-
ный напор на всасывании)

Макс. 8 м.

Сетчатый фильтр

Размер ячеек в сетчатом фильтре: 2,3 мм

Перекачиваемые среды

SQ, SQE (DIN 1.4301), SQ-N (DIN 1.4401): pH 5 .. 9.
Содержание песка до 50 г/м3

Рабочие характеристики глубинных насосов Grundfos SQE

Условное типовое обозначение Grundfos SQE

Погружные скважинные насосы Grundfos SQ

Материалы насосов Grundfos SQE

Погружные скважинные насосы Grundfos SQ
Погружные скважинные насосы Grundfos SQ

Документация

Насосные станции GRUNDFOS JPB
Каталог
Погружные скважинные насосы Grundfos SQ
Инструкция
Погружные скважинные насосы Grundfos SQ
Брошюра
Погружные скважинные насосы Grundfos SQ
Сертификат

Примеры монтажа глубинных насосов Grundfos SQE

Монтаж глубинного насоса Grundfos SQE с блоком управления CU 301

Погружные скважинные насосы Grundfos SQE

Видео по продукту

Модели и подробные характеристики

ВНЕШНИЙ ВИД

АРТИКУЛ

МАРКА

ЦЕНА

СРОК ПОСТАВКИ

Комплект для поддержания постоянного давления с насосом Grundfos SQE PACK

96524505

Комплект поддержания постоянного давления Cons.pres.pac.SQE2-55+40m.3x1.5mm2 kabel

88600
руб.

в наличии или до 1 недели

Комплект для поддержания постоянного давления с насосом Grundfos SQE PACK

96160961

Комплект поддержания постоянного давления Cons.pres.pac.SQE2-70+60m.3x1.5mm2 kabel

96800
руб.

в наличии или до 1 недели

Комплект для поддержания постоянного давления с насосом Grundfos SQE PACK

96524506

Комплект поддержания постоянного давления Cons.pres.pac.SQE2-85+60m.3x1.5mm2 kabel

101200
руб.

в наличии или до 1 недели

Комплект для поддержания постоянного давления с насосом Grundfos SQE PACK

96524507

Комплект поддержания постоянного давления Cons.pres.pac.SQE 2-115 CU301 80m

112100
руб.

в наличии или до 1 недели

Комплект для поддержания постоянного давления с насосом Grundfos SQE PACK

96524501

Комплект поддержания постоянного давления Cons.pres.pac.SQE3-65 CU301

90800
руб.

в наличии или до 1 недели

Комплект для поддержания постоянного давления с насосом Grundfos SQE PACK

96524508

Комплект поддержания постоянного давления Constant pressure packet SQE3-105

112700
руб.

в наличии или до 1 недели

Комплект для поддержания постоянного давления с насосом Grundfos SQE PACK

96524503

Комплект поддержания постоянного давления Cons.pres.pac.SQE 5-70 + 40m + CU301 PAK

98900
руб.

в наличии или до 1 недели

Комплект для поддержания постоянного давления с насосом Grundfos SQE PACK

96524504

Комплект для поддержания постоянного давления Grundfos без насоса SQE

56700
руб.

в наличии или до 1 недели

Комплект для поддержания постоянного давления с насосом Grundfos SQE PACK

96040636

Комплект для водоснабжения Grundfos без насоса SQ 1/2/3

20145
руб.

по запросу

Вся информация на сайте о товарах и ценах носит справочный характер и не является публичной офертой. Пожалуйста, уточняйте интересующую Вас информацию у специалистов отдела продаж +7 (495) 766-96-18.

Принадлежности для скважинных насосов Grundfos SQE

Погружные скважинные насосы Grundfos SQE
Блок управления, контроля и регулирования Grundfos CU 301 для насосов SQE, артикул 96436753
Циркуляционные насосы Grundfos MAGNA1
Подключаемый модуль Grundfos MI204 для устройств Apple iPhone, iPad, iPod touch с разъемом Lightning, артикул 98424092
Циркуляционные насосы Grundfos MAGNA1
Bluetooth модуль Grundfos MI301 для устройств на базе Android или Apple iOS, артикул 98046408
Погружные скважинные насосы Grundfos SQE
Датчик давления Grundfos MBS 3000 0-6 бар с кабелем 2 метра, артикул 405168
Погружные скважинные насосы Grundfos SQ
Круглый кабель Grundfos в водонепроницаемой оболочке для питьевой воды, 3 х 1,5 мм2, артикул 00ID7946
Погружные скважинные насосы Grundfos SQ
Термоусадочная кабельная муфта Grundfos KM для круглого кабеля 3 х [1,5-6,0] мм2, артикул 96021473
Погружные скважинные насосы Grundfos SQ
Стальной трос Grundfos диаметром 2 мм, нагрузка до 100 кг, артикул 00ID8957
Погружные скважинные насосы Grundfos SQ
Тросовый зажим Grundfos из нержавеющей стали для троса Ø2 мм, артикул 00ID8960
Погружные скважинные насосы Grundfos SQ
Кожух охлаждения из хромоникелевой стали для насосов Grundfos SQE, артикул 97535677

Смотреть все доступные принадлежности для погружных скважинных насосов Grundfos SQE…
