Насос Grundfos MTR 1S-17/17 A-W-A-HUUV артикул: 96514857

Вертикальный многоступенчатый полупогружной насос Grundfos MTR 1S-17/17 A-W-A-HUUV артикул: 96514857

[elementor-template id=»15025″]

Артикул: 96514857

Стоимость: 903,6 768,06 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 16,33 кг

Объем упаковки: 0,08 м3



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos MTR 1S-17/17 A-W-A-HUUV артикул: 96514857 — это многоступенчатый погружной самовсасывающий центробежный насос для вертикального монтажа в баках и других ёмкостях. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Насос имеет следующие характеристики:

  • Монтажная длина согласно стандарту DIN 5440.
  • Рабочие колёса, промежуточные камеры и шлицевый вал выполнены из Нержавеющая сталь.
  • Торцевое уплотнение вала согласно стандарту EN 12756.
  • Вращение вала передаётся через чугунную разъёмную муфту.

Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2856 об/м
Номинальный расход 15 л/мин
Номинальный напор 66.5 м
Кол-во камер 17
Рабочие колеса 17
Число рабочих колес с уменьшенным диаметром 0
Дренаж обратно в бак N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Код торцевого уплотнения вала HUUV
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -10 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус головной части Cast iron
Корпус головной части, EN/DIN EN 1561 EN-GJL-200
Корпус головной части, AISI/ASTM ASTM A48-25B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 71B
Класс энергоэфф-ти IE3
Номинальная мощность — P2 0.55 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240D/380-415Y В
Номинальный ток 2.50/1.44 A
Пусковой ток 580-620 %
Cos фи — характеристика мощности 0.80-0.70
Номинальная скорость 2830-2850 об/м
Энергоэффективность IE3 77,8%
Эффективность электродвигателя при полной нагрузке 77.8 %
Эффективность двигателя при 3/4 нагрузки 81.5 %
Эффективность электродвигателя при 1/2 нагрузки 79.5 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 85805103

Монтаж:

Максимальная температура окружающей среды 40 °C
Макс. рабочее давление 25 бар
Макс. давление при заданной темп-ре 25 бар / 90 °C
Трубное присоединение G
Размер напорного патрубка 1 1/4 inch
Погружная часть 430 мм
Размер фланца электродвигателя FT85
Код присоединения W

Другое:

Положение клеммной коробки 6 часов
Минимальный индекс эффективности, MEI > 0.67
Нетто 12.7 кг
Брутто вес 16.3 кг
Объем поставки 0.08 м3
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413707500

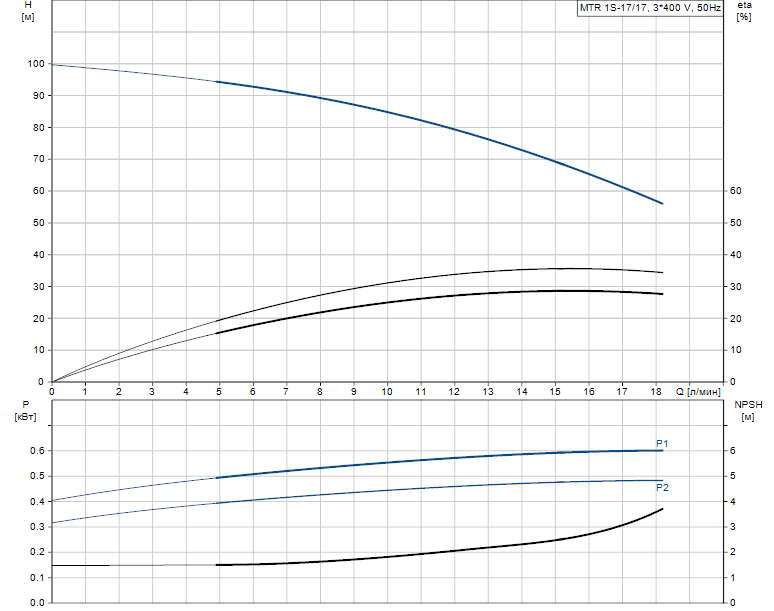

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos MTR 1S-17/17 A-W-A-HUUV артикул: 96514857

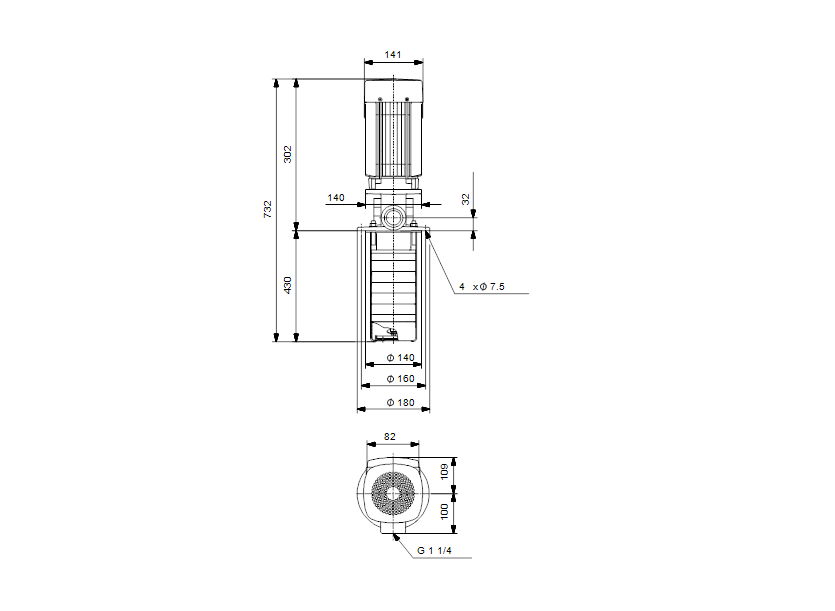

Габаритные размеры:

Габаритные размеры насоса Grundfos MTR 1S-17/17 A-W-A-HUUV артикул: 96514857

Деталировка:

Деталировка насоса Grundfos MTR 1S-17/17 A-W-A-HUUV артикул: 96514857

Деталировка электродвигателя:

Документация:
