Полупогружные насосы Grundfos MTR

Описание

Область применения

Полупогружные насосы Grundfos MTR являются вертикальными, многоступенчатыми, центробежными насосами, спроектированными для подачи смазочно-охлаждающих жидкостей (СОЖ) для станков, откачивания конденсата и подобных областей применения. Данные насосы спроектированы для установки наверху баков с погружением набора рабочих камер в перекачиваемую жидкость. Предлагаются насосы различной мощности и с разным количеством ступеней для обеспечения требуемого расхода, давления и монтажной длины. Длина погружной части насоса регулируется установкой полых труб. Данные насосы состоят из двух основных элементов: двигателя и насосного агрегата. В качестве двигателя используется стандартный двигатель MG компании Grundfos, спроектированный в соответствии со стандартами EN. Насосный агрегат включает в себя оптимизированную гидравлическую часть, различные типы соединений, фонарь электродвигателя, определённое количество камер и другие компоненты.
Насосы доступны в двух вариантах исполнения:
• стандартный ряд (исполнение А): детали, контактирующие с жидкостью, выполнены из чугуна и нержавеющей стали
• исполнение из нержавеющей стали (I исполнение): все детали, контактирующие с жидкостью, выполнены из нержавеющей стали EN/DIN 1.4301 или лучше.
Размеры монтажных фланцев соответствуют стандарту DIN 5440. Размеры торцевого уплотнения вала соответствуют стандарту EN 12756.

Модельный ряд насосов высокого давления компании Grundfos обеспечивает высокую точность и надежность в любом процессе тонкой механической обработки. Что важно, при высокой производительности они практически не нагревают смазочно-охлаждающую жидкость. Для повышения эффективности и гибкости системы насосы могут оснащаться встроенным преобразователем частоты.

Компания Grundfos выполнит требования к давлению и расходу для различных материалов, диаметров отверстий и скоростей резания для сквозного и глухого сверления.

Из модельного ряда Grundfos легко выбрать насос, отвечающий особым требованиям смазочно-охлаждающей жидкости (СОЖ) для различных материалов при фрезеровке/точении: от низкого расхода и низкого давления до высокого расхода и высокого давления. Насосы доступны разной длины под конкретные размеры бака. Фактически, модульная конструкция насосов позволяет получить свыше 1.000.000 отдельных настраиваемых исполнений.

При резке проволокой крайне важна чистота жидкости. Тем самым повышается точность процесса и увеличивается срок службы фильтра. Поскольку для резки проволокой требуется постоянная температура, для этого лучше всего подходят Е-насосы Grundfos.

Надежное фильтрование является критическим требованием для высококачественного металлорежущего оборудования, увеличивающим срок службы инструмента, а также предотвращающим повреждение или износ поверхностей под воздействием металлической стружки.

Модельный ряд Grundfos включает в себя насосы, подходящие для агрессивных жидкостей, а также жидкостей с высоким содержанием твердых частиц. Насосы с преобразователем частоты и высокоэффективным электродвигателем обеспечивают работу системы в наиболее оптимальных условиях с низким энергопотреблением

Надежные и тщательно испытанные насосы для чиллеров отличаются очень широкой областью применения. Она включает в себя контуры водяного охлаждения, моющие станции, промышленные системы циркуляции, а также системы повышения давления. Все насосы доступны с Е-двигателем для повышения эффективности и точности управления процессом.

Конденсат обычно откачивается из бака — для этого подходят все полупогружные насосы. Это компактное решение, поскольку в бак погружена половина насоса. Оптимальное всасывание без трубопроводов или клапанов на входе. Доступно исполнение, предназначенное для перекачивания жидкости при температурах до 120 °C.

Как и для систем отведения конденсата, мойка и очистка сосредотачивается возле бака. И здесь полупогружные насосы позволяют сэкономить рабочее пространство и обеспечивают оптимальное всасывание. Для агрессивных жидкостей доступно исполнение полностью из нержавеющей стали.

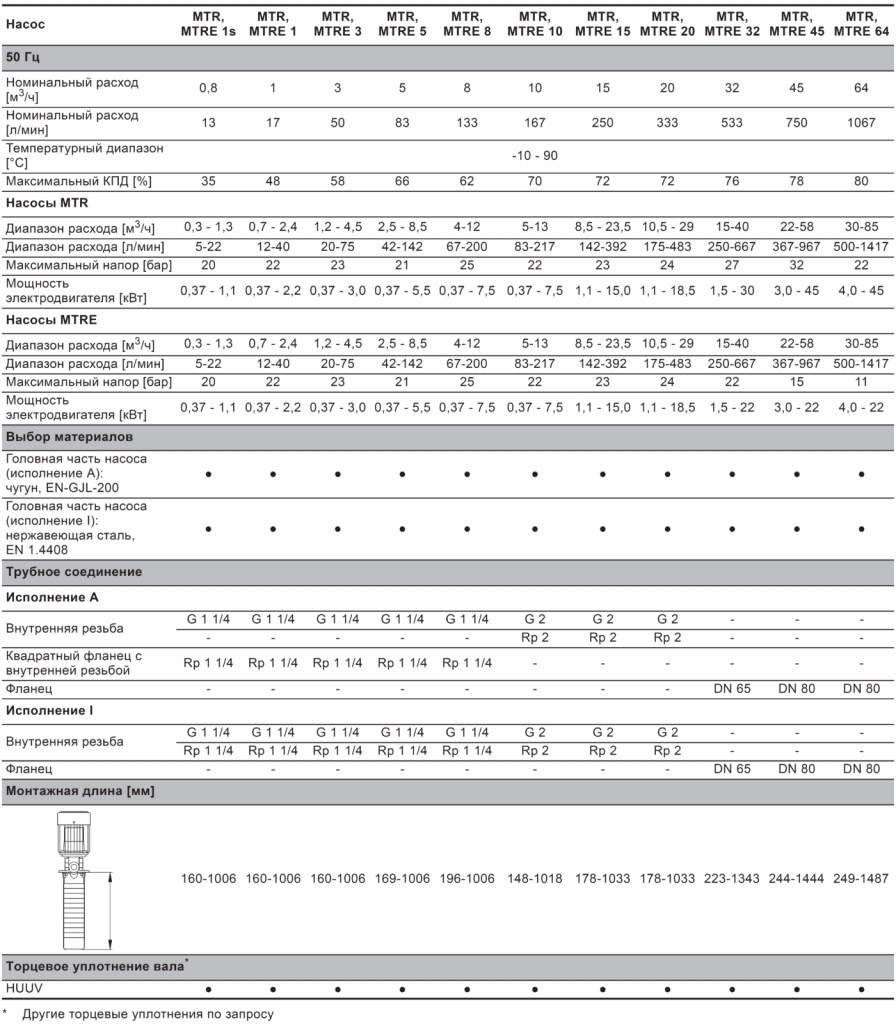

Технические характеристики полупогружных насосов Grundfos MTR

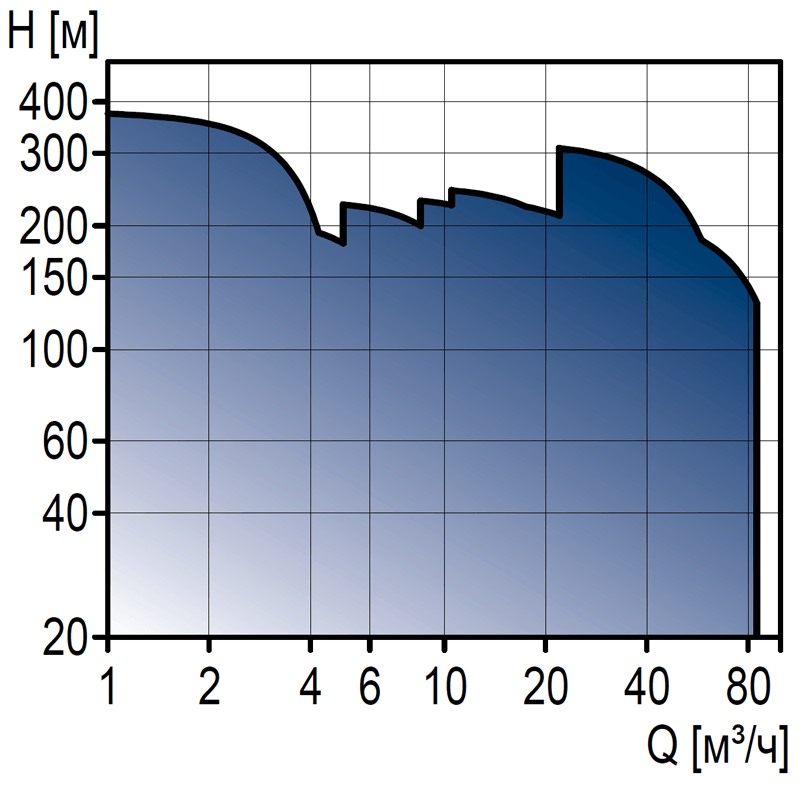

Рабочие характеристики полупогружных насосов Grundfos MTR

Условное типовое обозначение Grundfos MTR

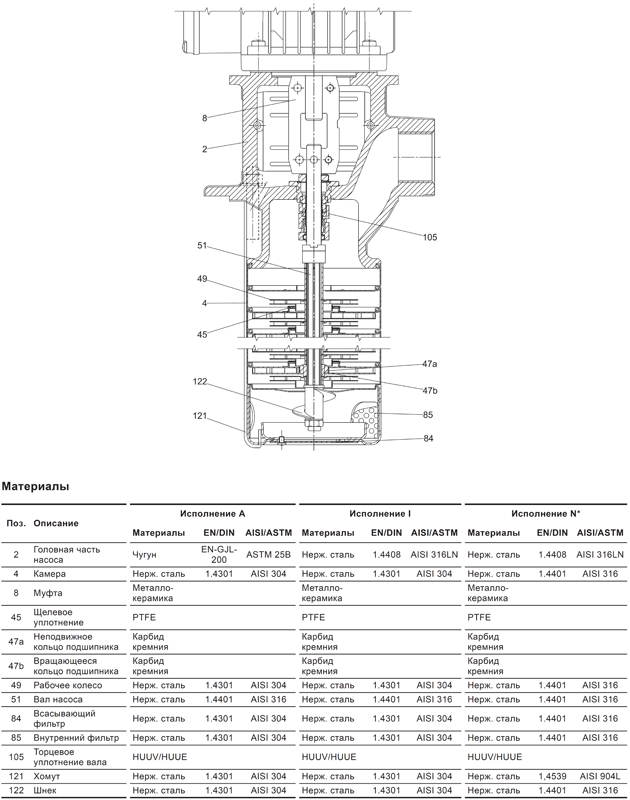

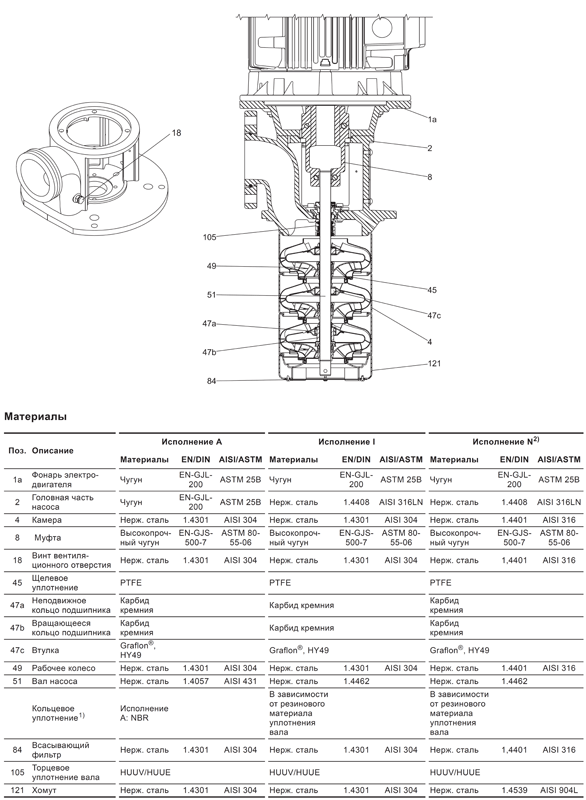

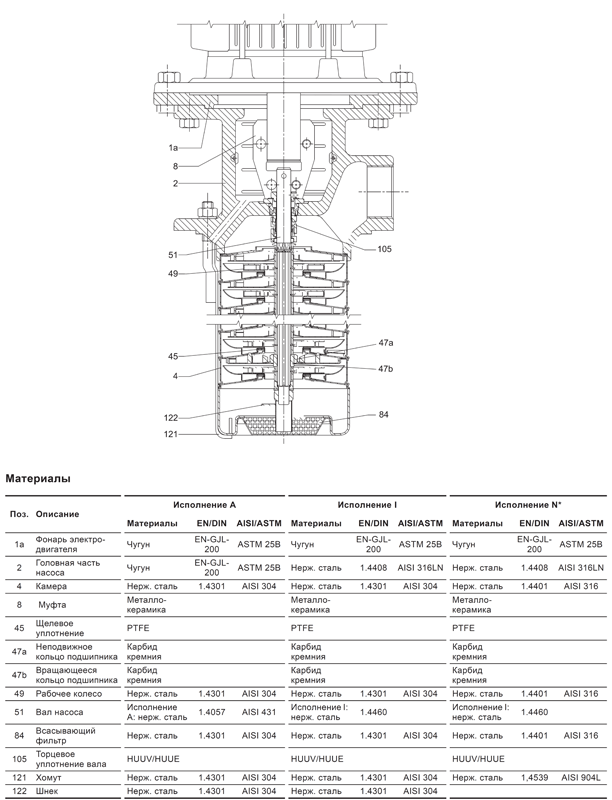

Материалы насосов Grundfos MTR

Документация

Каталог

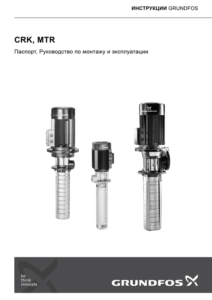

Инструкция
Опросный лист

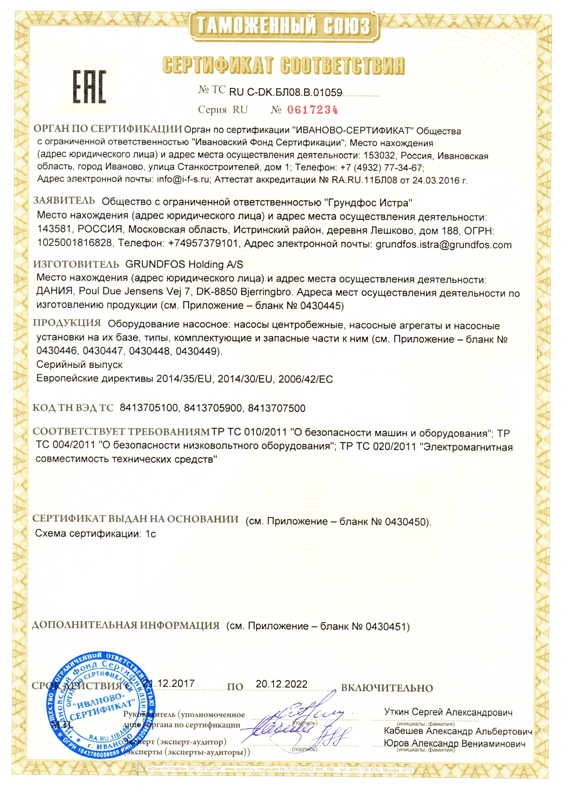

Сертификат

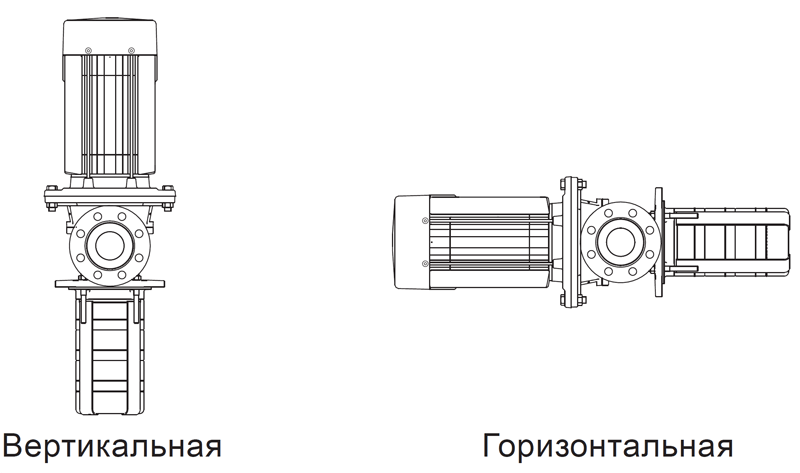

Пример монтажа полупогружных насосов Grundfos MTR

Насосы MTR 1s, 1, 3, 5, 10, 15 и 20 могут быть установлены вертикально и горизонтально. Насосы MTR 32, 45, 64 должны устанавливаться в вертикальном положении.

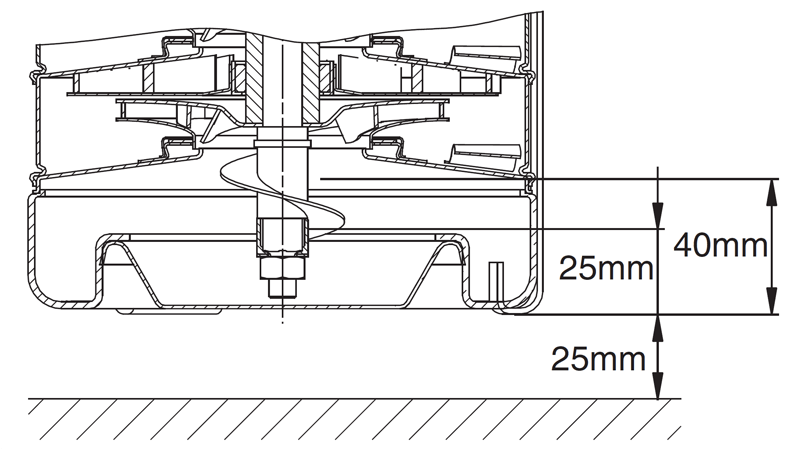

Для задействования нижнего уровня жидкости на 40 мм выше дна сетчатого фильтра под нижней камерой установлен шнек. Это защищает насос от сухого хода при низком уровне жидкости до 25 мм выше дна всасывающего фильтра. Расстояние между насосом и дном бака не должно быть меньше 25 мм.

Деталировка полупогружных насосов Grundfos MTR

Торцевые уплотнения для Grundfos MTR

Для насосов Grundfos MTR используются большое количество типов торцевых уплотнений вала. Стандартным, вариантом является картриджное торцевое уплотнение с парой трения карбид вольфрама — карбид вольфрама: HUUV (с эластомерами из FKM, Viton) или HUUE (с эластомерами из EPDM). Этот тип торцевого уплотнения хорошо подходит для большинства перекачиваемых жидкостей. Диаметры применяемых уплотнений: 12мм, 16мм и 22мм. Ниже приведены рекомендации по подбору торцевого уплотнения в зависимости от перекачиваемой жидкости.

Таблица подбора торцевого уплотнения по перекачиваемой жидкости
Торцевое уплотнение HUUV/HUUE
Таблица подбора торцевого уплотнения для насоса MTR

Модели и подробные характеристики

Всего найденно 234 моделей
Показать еще 100
1 страница из 3

Вся информация на сайте о товарах и ценах носит справочный характер и не является публичной офертой. Пожалуйста, уточняйте интересующую Вас информацию у специалистов отдела продаж +7 (495) 542-61-73.

Принадлежности для полупогружных насосов Grundfos MTR

Ответные фланцы Grundfos с внутренней резьбой
Вихревые датчики расхода Grundfos VFI
Электромагнитные расходомеры Grundfos Sitrans F M
Датчики температуры погружного типа Grundfos TTA с преобразователем сигнала
Датчики давления Grundfos MBS 3000 с экранированным кабелем 2 метра
Датчики перепада давления Grundfos DPI с экранированным кабелем длиной 0,9 м
