Техническое описание:
Grundfos MTH 4-9/8 A-W-I-AQQV, артикул: 98993187 — это многоступенчатый полупогружной самовсасывающий центробежный насос для вертикального монтажа в баках и других ёмкостях. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Насос имеет следующие характеристики:
- Монтажная длина согласно стандарту DIN 5440.
- Рабочие колёса, промежуточные камеры и шлицевый вал выполнены из Нержавеющая сталь.
- Торцевое уплотнение вала согласно стандарту EN 12756.
- Вращение вала передаётся через чугунную разъёмную муфту.
Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
См. подробное описание серии |
Технические данные:
Rated flow 83.3 л/мин
Rated head 51.5 м
Кол-во камер 9
Рабочие колеса 8
Число рабочих колес с уменьшенным диаметром 0
Код торцевого уплотнения вала AQQV
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель A |
Жидкость:
Рабочая жидкость Вода
Диапазон температур жидкости -10 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Корпус насоса Нержавеющая сталь
Материал корпуса насоcа EN 1.4408
Корпус насоса AISI 316
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала I |
Данные электрооборудования:
Стандарт электродвигателя IEC
Frame size 90SB
Многоразъёмн. Нет
IE efficiency class IE3
Rated power — P2 1.5 кВт
Частота питающей сети 50 Hz
Suitable for 50/60 Hz Нет
Фаза 3
Номинальное напряжение 220-240D/380-415Y В
Сервис-фактор электродвигателя 1.15
Диапазон тока насоса 5.45/3.15 A
Максим. потребление тока 6.5/3.75 A
Пусковой ток 850-930 %
Номинальная частота вращения 2900 об/м
Efficiency 84.2 %
Степень защиты (IEC 34-5) IP54
Insulation class (IEC 85) F
Built-in motor protection NONE |
Монтаж:
Максимальная температура окружающей среды 40 °C
Макс. рабочее давление 10 бар
Макс. давление при заданной темп-ре 10 бар / 90 °C
Стандарт трубного присоединения Rp
Размер напорного патрубка 3/4 inch
Погружная часть 307 мм
Код присоединения W |
Управление:
|
|
Другое:
Положение клеммной коробки 6
Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 26 кг
Вес(Брутто) 27.4 кг |

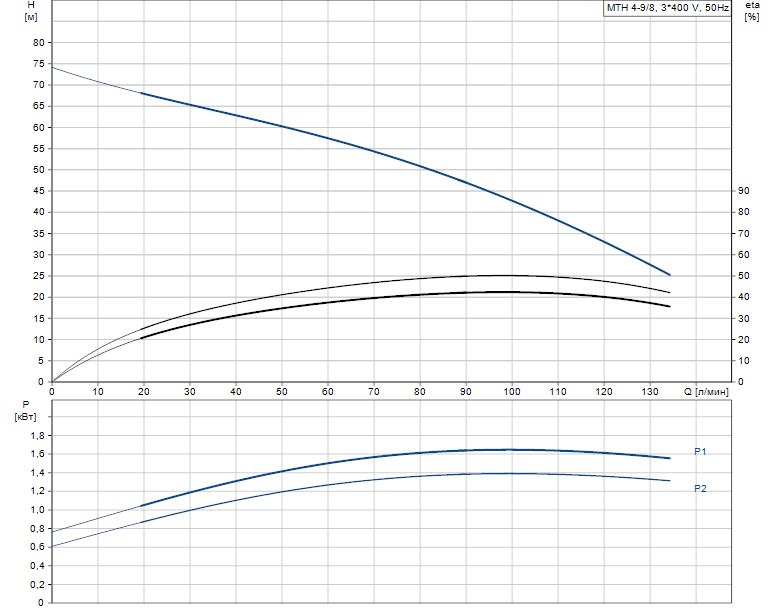

Гидравлические характеристики:

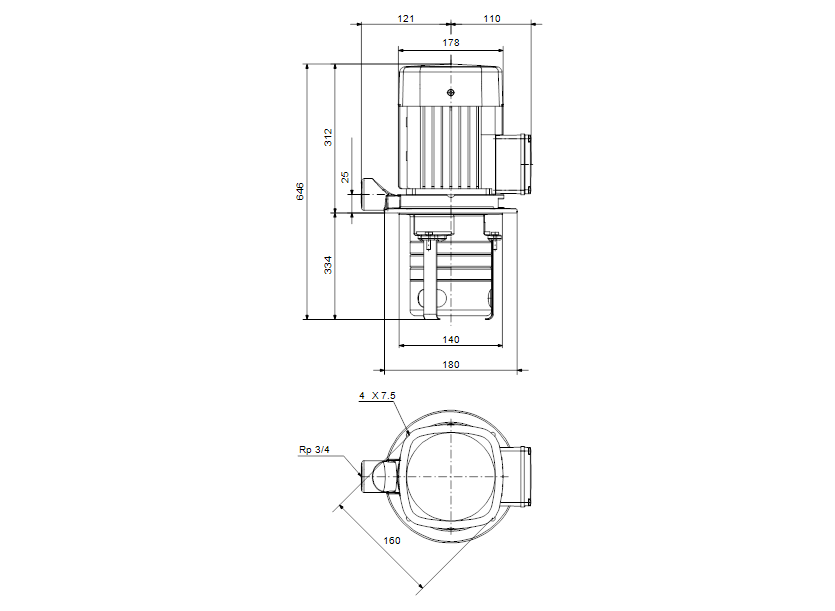

Габаритные размеры:

Деталировка:

Деталировка электродвигателя:

Документация:
