Полупогружные насосы Grundfos MTH
- Подача до 85 м3/ч;
- Напор до 324 м;
- Темп-ра перекач. жидкости от -10 С до +90 С;
- Макс. рабочее давление 25 бар
Описание
Область применения
Полупогружные насосы Grundfos MTH являются вертикальными, многоступенчатыми, центробежными насосами, спроектированными для подачи смазочно-охлаждающих жидкостей (СОЖ) для станков, откачивания конденсата и подобных областей применения. Данные насосы спроектированы для установки наверху баков с погружением набора рабочих камер в перекачиваемую жидкость. Предлагаются насосы различной мощности и с разным количеством ступеней для обеспечения требуемого расхода, давления и монтажной длины. Длина погружной части насоса регулируется установкой полых труб. Данные насосы состоят из двух основных элементов: двигателя и насосного агрегата. В качестве двигателя используется стандартный двигатель MG компании Grundfos, спроектированный в соответствии со стандартами EN. Насосный агрегат включает в себя оптимизированную гидравлическую часть, различные типы соединений, фонарь электродвигателя, определённое количество камер и другие компоненты.
Насосы доступны в двух вариантах исполнения:
• стандартный ряд (исполнение А): детали, контактирующие с жидкостью, выполнены из чугуна и нержавеющей стали
• исполнение из нержавеющей стали (I исполнение): все детали, контактирующие с жидкостью, выполнены из нержавеющей стали EN/DIN 1.4301 или лучше.
Размеры монтажных фланцев соответствуют стандарту DIN 5440. Размеры торцевого уплотнения вала соответствуют стандарту EN 12756.
Модельный ряд насосов высокого давления компании Grundfos обеспечивает высокую точность и надежность в любом процессе тонкой механической обработки. Что важно, при высокой производительности они практически не нагревают смазочно-охлаждающую жидкость. Для повышения эффективности и гибкости системы насосы могут оснащаться встроенным преобразователем частоты.
Компания Grundfos выполнит требования к давлению и расходу для различных материалов, диаметров отверстий и скоростей резания для сквозного и глухого сверления.
Из модельного ряда Grundfos легко выбрать насос, отвечающий особым требованиям смазочно-охлаждающей жидкости (СОЖ) для различных материалов при фрезеровке/точении: от низкого расхода и низкого давления до высокого расхода и высокого давления. Насосы доступны разной длины под конкретные размеры бака. Фактически, модульная конструкция насосов позволяет получить свыше 1.000.000 отдельных настраиваемых исполнений.
При резке проволокой крайне важна чистота жидкости. Тем самым повышается точность процесса и увеличивается срок службы фильтра. Поскольку для резки проволокой требуется постоянная температура, для этого лучше всего подходят Е-насосы Grundfos.
Надежное фильтрование является критическим требованием для высококачественного металлорежущего оборудования, увеличивающим срок службы инструмента, а также предотвращающим повреждение или износ поверхностей под воздействием металлической стружки.
Модельный ряд Grundfos включает в себя насосы, подходящие для агрессивных жидкостей, а также жидкостей с высоким содержанием твердых частиц. Насосы с преобразователем частоты и высокоэффективным электродвигателем обеспечивают работу системы в наиболее оптимальных условиях с низким энергопотреблением
Надежные и тщательно испытанные насосы для чиллеров отличаются очень широкой областью применения. Она включает в себя контуры водяного охлаждения, моющие станции, промышленные системы циркуляции, а также системы повышения давления. Все насосы доступны с Е-двигателем для повышения эффективности и точности управления процессом.
Конденсат обычно откачивается из бака — для этого подходят все полупогружные насосы. Это компактное решение, поскольку в бак погружена половина насоса. Оптимальное всасывание без трубопроводов или клапанов на входе. Доступно исполнение, предназначенное для перекачивания жидкости при температурах до 120 °C.
Как и для систем отведения конденсата, мойка и очистка сосредотачивается возле бака. И здесь полупогружные насосы позволяют сэкономить рабочее пространство и обеспечивают оптимальное всасывание. Для агрессивных жидкостей доступно исполнение полностью из нержавеющей стали.

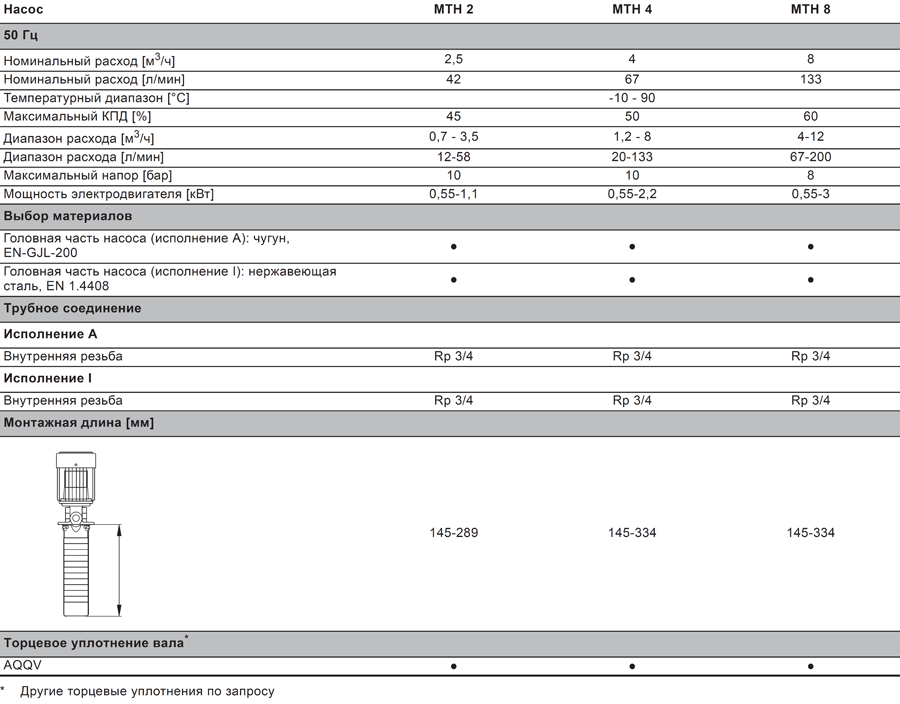

Технические характеристики полупогружных насосов Grundfos MTH
Рабочие характеристики полупогружных насосов Grundfos MTH

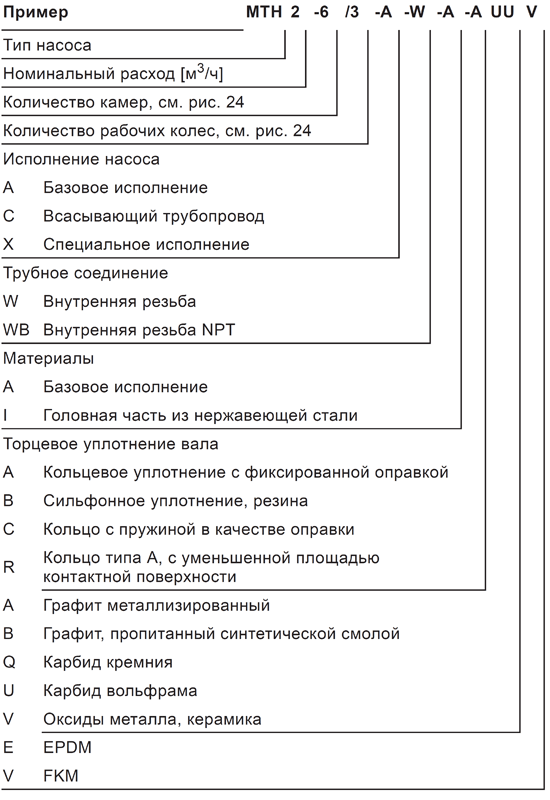

Условное типовое обозначение Grundfos MTH

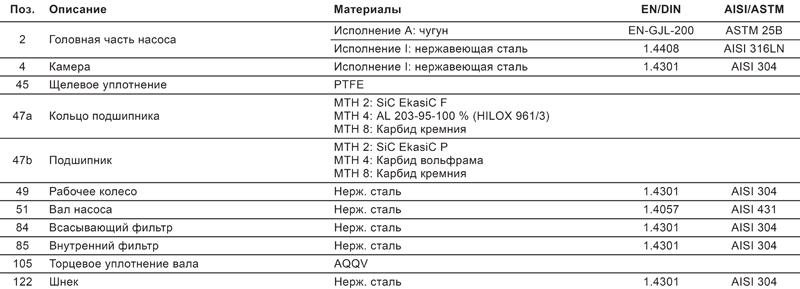

Материалы насосов Grundfos MTH
Документация

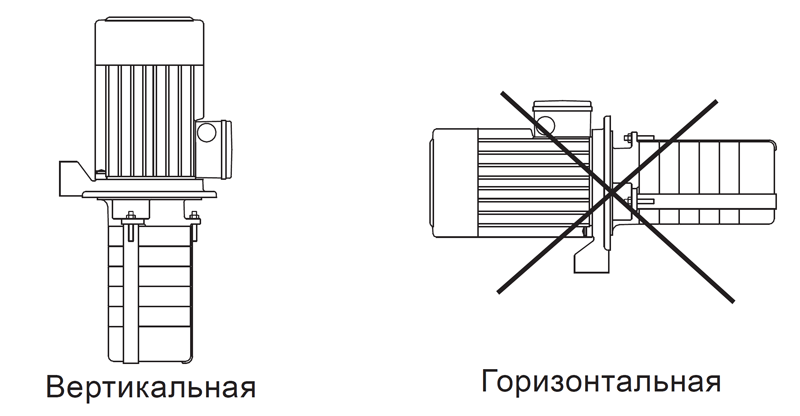

Пример монтажа полупогружных насосов Grundfos MTH
Насосы MTH должны устанавливаться вертикально.
Для задействования нижнего уровня жидкости на 40 мм выше дна сетчатого фильтра под нижней камерой установлен шнек. Это защищает насос от сухого хода при низком уровне жидкости до 25 мм выше дна всасывающего фильтра. Расстояние между насосом и дном бака не должно быть меньше 25 мм.

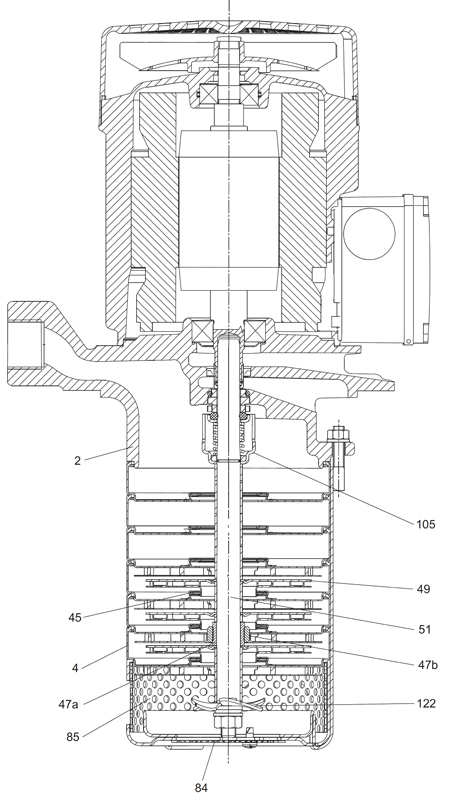

Деталировка полупогружных насосов Grundfos MTH
Торцевые уплотнения для Grundfos MTH
Для насосов Grundfos MTH используются многочисленные типы торцевых уплотнений вала. Наиболее популярным является несбалансированное кольцевое уплотнение с жесткой системой передачи крутящего момента — тип А.
Наиболее распространенная пара трения: карбид кремния — карбид кремния Q/Q — для перекачивания промышленных жидкостей, в том числе СОЖ.
В итоге, в сочетании с наиболее популярными эластомерами EPDM , и Viton, насосы Grundfos MTH чаще всего комплектуются уплотнениями:
AQQE — перекачивание воды, водных растворов, кислот, солей и т.д.;
AQQV — перекачивание масла, смазочно-охлаждающих (СОЖ) и нефтесодержащих жидкостей;
Модели и подробные характеристики
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
Вертикальный многоступенчатый полупогружной насос Grundfos MTH4-80/6 A-W-I-AQQV, артикул: 44681186 | Стоимость: по запросу |
Срок поставки: по запросу | |
|
|
Вертикальный многоступенчатый полупогружной насос Grundfos MTH4-80/6 A-W-A-AUUV, артикул: 44643386 | Стоимость: по запросу |
Срок поставки: по запросу | |
|
|
Вертикальный многоступенчатый полупогружной насос Grundfos MTH4-80/6 A-W-A-AUUV, артикул: 44643286 | Стоимость: по запросу |
Срок поставки: по запросу | |
|
|
Вертикальный многоступенчатый полупогружной насос Grundfos MTH4-80/6 A-W-A-AQQV, артикул: 44641286 | Стоимость: по запросу |
Срок поставки: по запросу | |
|
|
Вертикальный многоступенчатый полупогружной насос Grundfos MTH4-80/6 A-W-A-AQQV, артикул: 44641186 | Стоимость: по запросу |
Срок поставки: по запросу |
