Техническое описание:
Grundfos MTH 10-4/4 A-M-A-AQQV, артикул: 99311829 — это многоступенчатый полупогружной самовсасывающий центробежный насос для вертикального монтажа в баках и других ёмкостях. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Насос имеет следующие характеристики:
- Монтажная длина согласно стандарту DIN 5440.
- Рабочие колёса, промежуточные камеры и шлицевый вал выполнены из Нержавеющая сталь.
- Торцевое уплотнение вала согласно стандарту EN 12756.
- Вращение вала передаётся через чугунную разъёмную муфту.
Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
См. подробное описание серии |
Технические данные:
Rated flow: 167 л/мин
Rated head: 56.1 м
Кол-во камер: 4
Рабочие колеса: 4
Число рабочих колес с уменьшенным диаметром: 0
Код торцевого уплотнения вала: AQQV
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A
Модель: A |
Жидкость:
Рабочая жидкость: Вода
Диапазон температур жидкости: -10 .. 90 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3 |
Материалы:
Корпус насоса: Чугун
Материал корпуса насоcа: EN 1561 EN-GJL-200
Корпус насоса: ASTM A48-25B
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4301
Рабочее колесо, AISI/ASTM: AISI 304
Код материала: A |
Данные электрооборудования:
Стандарт электродвигателя: IEC
Frame size: 112MC
Многоразъёмн.: Нет
IE efficiency class: IE3
Rated power — P2: 4 кВт
Частота питающей сети: 50 Hz
Suitable for 50/60 Hz: Да
Фаза: 3
Номинальное напряжение: 220-240D/380-415Y В
Сервис-фактор электродвигателя: 1.15
Диапазон тока насоса: 13.6/7.90 A
Максим. потребление тока: 16/9.2 A
Пусковой ток: 1000-1110 %
Номинальная частота вращения: 2930 об/м
Efficiency: 88.1 %
Степень защиты (IEC 34-5): IP54
Insulation class (IEC 85): F
Built-in motor protection: PTC |
Монтаж:
Максимальная температура окружающей среды: 60 °C
Макс. рабочее давление: 10 бар
Макс. давление при заданной темп-ре: 10 бар / 90 °C
Стандарт трубного присоединения: Square / Rp
Размер напорного патрубка: 1 1/4 inch
Погружная часть: 195 мм
Код присоединения: M |
Управление:
|
|
Другое:
Положение клеммной коробки: 6
Минимальный индекс эффективности, MEI ?: 0.59
Вес(Нетто): 40.6 кг
Вес(Брутто): 42 кг |

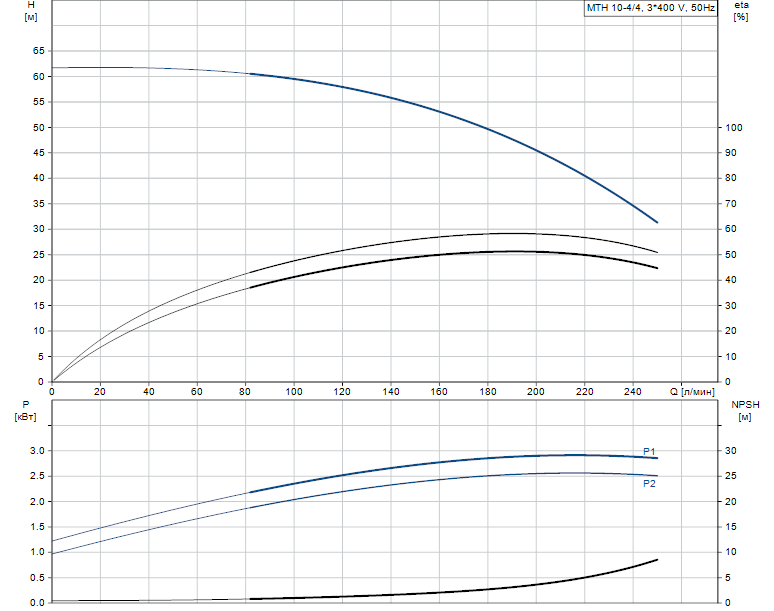

Гидравлические характеристики:

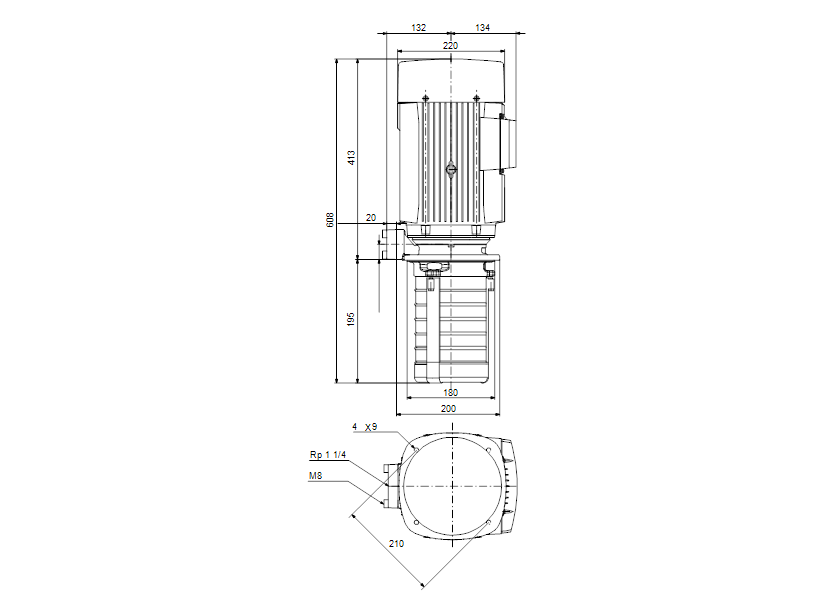

Габаритные размеры:

Деталировка:

Деталировка электродвигателя:

Документация:
