Насосные станции Grundfos MQ

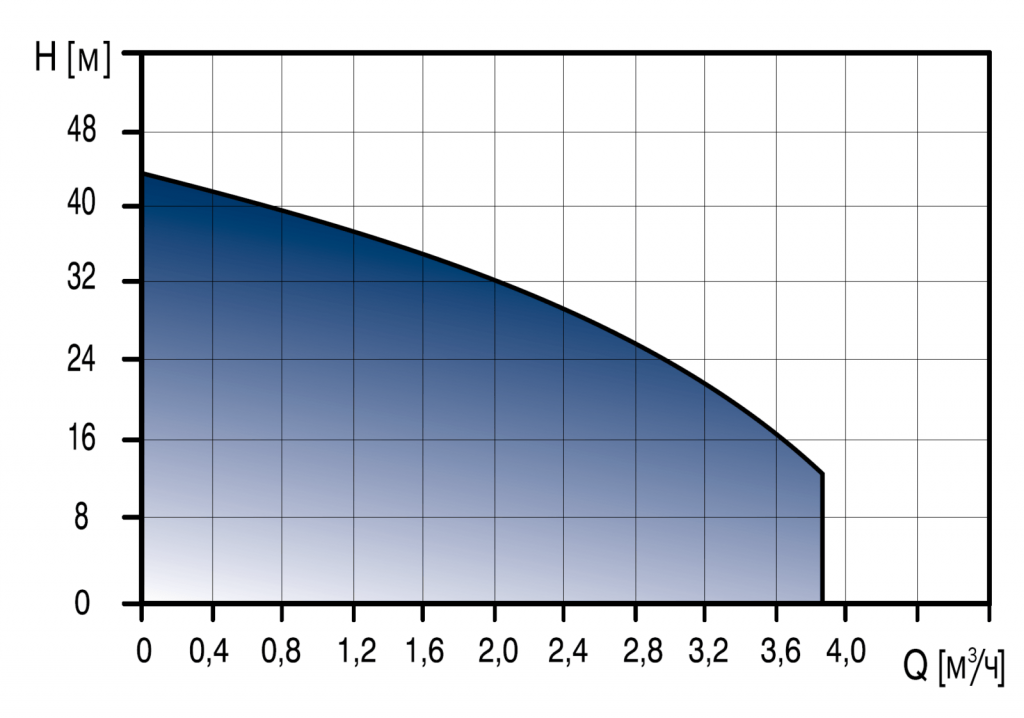

  • Подача до 3,8м3/ч;
  • Напор до 44м;
  • Темп-ра перекач. жидкости от 0 С до +35С;
  • Макс. рабочее давление 7,5 бар
Насосные станции Grundfos MQ

Описание

Установка водоснабжения MQ представляет собой комплектную систему, включающую в себя: насос, электродвигатель, мембранный напорный бак, датчик давления и реле расхода, систему управления и обратный клапан, встроенный в нагнетательную полость установки. Система управления обеспечивает автоматический пуск насоса при начале водоразбора и автоматический останов, когда водопотребление прекращается. Дополнительная функция системы управления – защита насоса в случае возникновения неисправностей.

Благодаря компактной конструкции насос не занимает много места и легко монтируется. Вокруг места монтажа не требуется наличие свободного пространства.

Панель управления насоса очень удобна. Она имеет световой индикатор рабочего режима и кнопку «ВКЛ/ВЫКЛ».

Самовсасывающий насос MQ может поднять воду с глубины до 8 м. Если MQ перекачивает воду из колодца, а во всасывающем трубопроводе воды нет, то насос поднимет воду с глубины до 8 м менее чем за 5 мин. Установка повышения давления GRUNDFOS MQ идеальна для повышения давления при водоснабжении из накопительного резервуара или магистрального трубопровода. Она включается при падении давления за насосом ниже 1,8 бар (MQ 3-35) и 2,8 бар (MQ 3-45) или при расходе воды 1,2 л/ч (0,072 м3/ч) и выключается при прекращении водоразбора.

Встроенные защитные функции автоматически отключают насос в случае возникновения «сухого» хода или перегрева, вызванных, например, засорением или перегрузкой, предотвращая тем самым перегорание обмоток электродвигателя.

Насос имеет функцию автоматического сброса состояния неисправности. В случае работы «всухую» или подачи аналогичного аварийного сигнала насос будет остановлен. В течение последующих 24 часов насос будет через каждые 30 минут пытаться вновь запуститься. Функцию сброса можно заблокировать.

Насос охлаждается перекачиваемой водой, поэтому он работает почти бесшумно.

Входящий в комплект насосной установки напорный бак сокращает число циклов повторно-кратковременных включений в случае возникновения утечек в трубопроводе, что снижает степень износа деталей насоса.

Назначение

Насосная станция MQ спроектирована для подачи воды и повышения давления:

  • в частных домах;
  • в летних домиках и на дачах;
  • на фермах;
  • на огородах и прочих крупных садовых хозяйствах.

Насосная станция спроектирована для подачи питьевой и дождевой воды.

Преимущества насосных станций Grundfos MQ

  • комплектный нагнетательный модуль;
  • простота монтажа;
  • простота эксплуатации;
  • самовсасывающий;
  • защита от сухого хода;
  • низкий уровень шума;
  • не требует технического обслуживания.

Технические характеристики насосных станций Grundfos MQ

Максимальное давление в гидросистеме 7,5 бар
Максимальное давление на входе 3 бара
Максимальная высота всасывания 8 м
Температура перекачиваемой жидкости от 0 °С до +35 °С
Максимальная температура окружающей среды от 0 °С до +45 °С
Сетевое напряжение 1 x 220-240 В, 50 Гц
Допуск на колебания напряжения –10% / +6%
Степень защиты IP54
Класс изоляции B
Уровень шума до 55 дБ(А)
Макс. кол-во пусков 20/час
Объём гидробака 0,3 л
Условия включения:
Давление включения pstart MQ 3-35 1,8 бар MQ 3-45 2,8 бар
Минимальный расход Qmin 1,2 л/ч

Документация

Насосные станции GRUNDFOS JPB
Каталог
Насосные станции Grundfos MQ
Инструкция
Насосные станции GRUNDFOS JPB
Брошюра

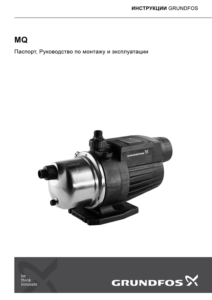

Насосные станции Grundfos MQ
Руководство по монтажу

Примеры монтажа насосных станций MQ

Применение в системе повышения давления магистрального трубопровода

Насосные станции Grundfos MQ

Применение в системе водоснабжения с накопительной емкостью

Насосные станции Grundfos MQ

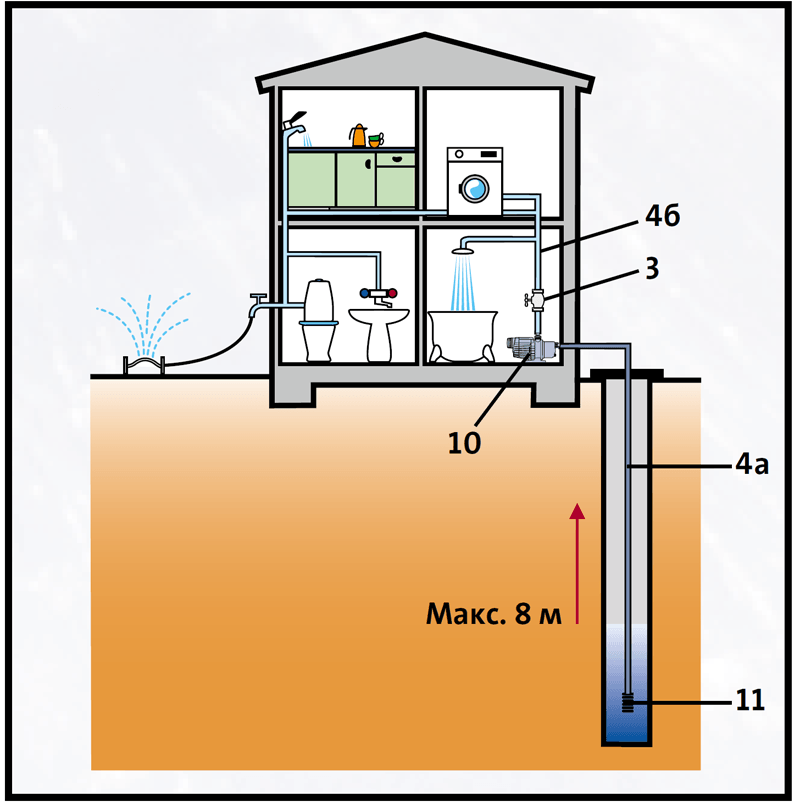

Применение в системе водоснабжения с колодцем

Насосные станции Grundfos MQ

1 – самая высокая точка водоразбора;
2 – крепления и опоры для труб;
3 – запорный клапан;
4а, 4б – всасывающий и напорный патрубки соответственно;
6 – редукционный клапан на всасывающей стороне для защиты от превышения давления на входе более 3 бар;
7 – перепускной клапан на стороне нагнетания для защиты системы от превышения давления после насоса более 7,5 бар;
8 – манометр;
9 – магистральный водопровод;
10 – насосная установка MQ;
11 – обратный клапан с сеткой.

Модели и подробные характеристики

Артикул

НаименованиеЦена

Срок поставки

96515412Установка водоснабжения Grundfos MQ 3-35 B A-O-A-BVBP 1x230V 50Hz IT25152 руб.В наличии или 1 неделя
96515415Установка водоснабжения Grundfos MQ 3-45 A-O-A-BVBP  1x230V 50Hz26410 руб.В наличии или 1 неделя
