Насосные станции Grundfos CMBE TWIN

  • Подача до 16м3/ч;
  • Напор до 102,5м;
  • Темп-ра перекач. жидкости от 0 С до +60С;
  • Макс. рабочее давление 10 бар
Насосные станции Grundfos CMBE TWIN

Описание

Область применения

CMBE TWIN – комплектная насосная установка для повышения давления. Автоматическое регулирование частоты вращения двигателей позволяет CMBE TWIN поддерживать постоянное давление в системе водоснабжения. Конструкция CMBE TWIN состоит из двух одинарных установок повышения давления CMBE, подключенных параллельно и смонтированных на одном основании. Автоматизированное взаимодействие насосов CMBE обеспечивают встроенные модули беспроводной связи и программное обеспечение. Управлять работой CMBE TWIN можно дистанционно при помощи приложения Grundfos GO Remote. Оно доступно бесплатно в App Store и Google play.

CMBE TWIN используется в системах водоснабжения:
• коттеджей;
• многоквартирных домов;
• школ;
• небольших гостиниц;
• небольших офисных зданий;
• небольших предприятий;
• больниц;
• сельского хозяйства.

Преимущества насосных станций Grundfos CMBE TWIN

• поддержание постоянного давления воды при переменном расходе;
• каскадное управление и чередование насосов;
• защита от «сухого» хода;
• простой монтаж;
• компактность в сравнении с альтернативными установками;
• надежная конструкция из нержавеющей стали;
• низкое энергопотребление;
• уровень шума не превышает 55 дБ и существенно снижается при регулировании частоты вращения электродвигателя;
• насосы CMBE оборудованы высокоэффективным электродвигателем MGE. Он имеет встроенный частотный преобразователь, тепловую защиту от медленно нарастающих перегрузок и блокировки (TP 211 в соответствии с IEC 34.11). Внешняя защита электродвигателя не требуется.

Режимы и функции

Благодаря автоматическому регулированию производительности, установки повышения давления CMBE TWIN способны поддерживать постоянное давление воды в системе водоснабжения. Датчик давления отслеживает изменения в объёмах расхода воды и подаёт сигнал на регулятор, чтобы повысить или понизить производительность установки.

Каждый из насосов CMBE TWIN может взять на себя функцию главного насоса. Благодаря этому может быть обеспечено полное резервирование системы. Кроме того, чтобы насосы имели равномерное количество отработанных часов, установка водоснабжения CMBE TWIN автоматически чередует распределение функций между ними.

В зависимости от нагрузки на систему водоснабжения, установка повышения давления CMBE TWIN регулирует свою производительность включая или отключая второй насос. Кроме того, CMBE TWIN может управлять работой каждого насоса в отдельности. В результате установка повышения давления задействует только необходимый ресурс, благодаря чему работает долговечно и с максимальной энергоэффективностью.

В режиме резервирования один из насосов возьмёт на себя функцию резервного, а другой – главного. Доступ к режиму осуществляется с помощью Grundfos GO.

Насосы установки CMBE TWIN, анализируя нагрузку на вал, отключатся при выявлении сухого хода. В зависимости от настройки, возможен как автоматический, так и ручной перезапуск.

Функция защитит сухую систему от гидроудара и снизит риск повреждения труб. Кроме того, функция позволит обнаружить наличие утечки в трубопроводе. Доступ к этой
функции осуществляется с помощью Grundfos GO. Когда функция плавного заполнения труб активирована, запуск CMBE TWIN происходит в две фазы. Во время первой фазы CMBE TWIN будет плавно заполнять трубы до давления заполнения, установленное пользователем. Достигнув это значение, запуск CMBE TWIN перейдёт во вторую фазу, во время которой система выйдет на рабочий режим. Если во время первой фазы значение давления заполнения не достигается в течении длительного времени, то это будет сигналом наличия значительной потери жидкости в трубопроводе.

Функция позволит сократить кратковременные включения насоса при низком расходе воды в системе водоснабжения. Для работы функции дополнительно в системе должен быть установлен гидробак. Доступ к функции осуществляется с помощью Grundfos GO. Когда функция активирована, при низком расходе воды и опустошённом гидробаке, установка повышения давления CMBE TWIN будет включаться только для того, чтобы полностью заполнить гидробак. Для работы функции, пользователю с помощью мобильного приложения Grundfos GO нужно настроить значение давления в системе, при котором функция активируется, и значение давления, соответствующее заполненному гидробаку.

В электродвигатели CMBE TWIN можно установить модули связи CIM, которые позволят интегрировать установку в систему диспетчеризации, работающую по определённому протоколу.
Список предлагаемых модулей CIM:

CIM 050 – GENIbus
CIM 100 – LON
CIM 150 – Profibus
CIM 200 – Modbus
CIM 250 – GSM
CIM 270 – GRM
CIM 300 – BACnet

Технические характеристики

Давление в системеМакс. 10 бар
Окружающая температураот -20 °C до +55 °C
Температура перекачиваемой жидкостиот 0 °C дo +60 °C
Относительная влажность воздухаМакс. 95%
Уровень звукового давленияменее 55 дБ(А)
Трубные присоединения:Rp 1″, Rp 1 1/4″
Степень защитыIP55
Класс изоляцииF
Частота циклов включения-выключенияМакс. 100 в час
Напряжение питания1 х 200-240 В, 50/60 Гц
Давление включенияНа 0,5 бар ниже заданного значения
Размер гидробака2 л

Рабочие характеристики насосных станций Grundfos CMBE TWIN

Документация

Насосные станции GRUNDFOS JPB
Каталог
Насосные станции Grundfos CMBE TWIN
Инструкция
Насосные станции GRUNDFOS JPB
Брошюра
Насосные станции Grundfos CMBE
Руководство по монтажу

Схема монтажа насосных станций CMBE TWIN

Насосные станции Grundfos CMBE

Модели и подробные характеристики

Насосные установки Grundfos CMBE TWIN с предустановленной вилкой Schuko на каждом насосе с кабелем 1,5 м

АртикулНаименованиеЦенаСрок поставки
99219419Установка повышения давления Grundfos CMBE TWIN 3-30 Schuko151894 руб.по запросу
99219420Установка повышения давления Grundfos CMBE TWIN 3-62 Schuko168777 руб.по запросу
99219421Установка повышения давления Grundfos CMBE TWIN 3-93 Schuko179922 руб.по запросу
99219422Установка повышения давления Grundfos CMBE TWIN 5-31 Schuko219367 руб.по запросу
99219423Установка повышения давления Grundfos CMBE TWIN 5-62 Schuko236249 руб.по запросу

Насосные установки Grundfos CMBE TWIN c питанием через клеммные колодки электродвигателей насосов

АртикулНаименованиеЦенаСрок поставки
99220843Установка повышения давления Grundfos CMBE TWIN 3-30 Fuse Box163109 руб.по запросу
99220844Установка повышения давления Grundfos CMBE TWIN 3-62 Fuse Box179922 руб.по запросу
99220845Установка повышения давления Grundfos CMBE TWIN 3-93 Fuse Box191264 руб.по запросу
99220846Установка повышения давления Grundfos CMBE TWIN 5-31 Fuse Box230639 руб.по запросу
99220847Установка повышения давления Grundfos CMBE TWIN 5-62 Fuse Box247469 руб.по запросу

Принадлежности для насосных станций Grundfos CMBE TWIN

Насосные станции Grundfos CMBE TWIN

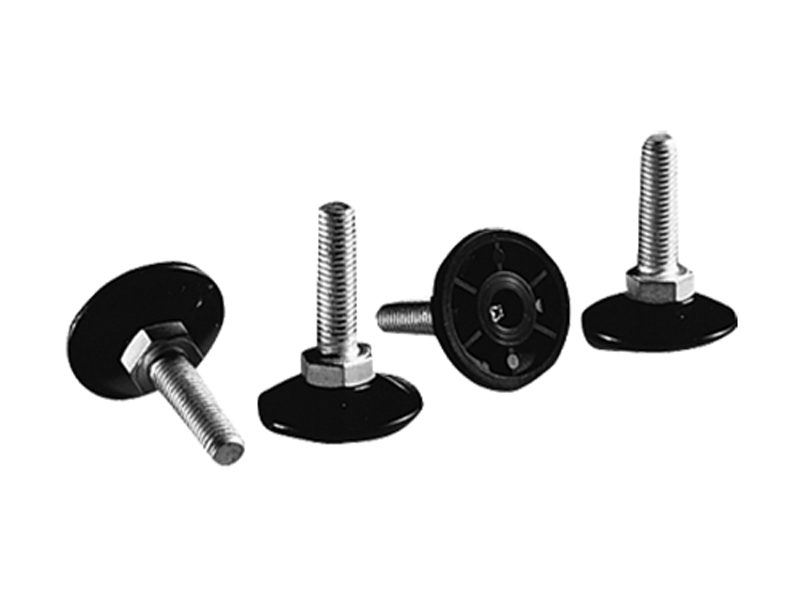

Комплект виброопор (4 шт.), артикул 99217259
Насосные станции Grundfos CMBE TWIN

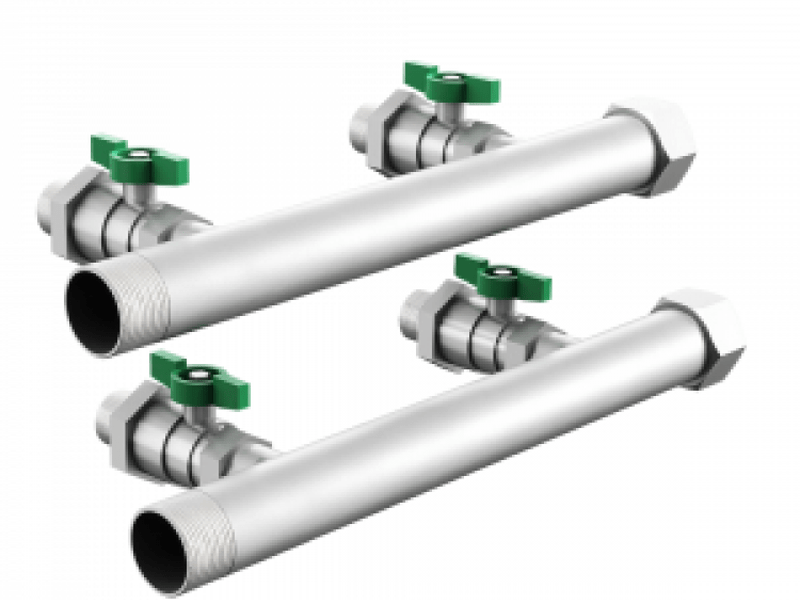

Напорный и всасывающий коллектор для установок CMBE TWIN 1", арт. 99229453
Насосные станции Grundfos CMBE TWIN
Напорный и всасывающий коллектор для установок CMBE TWIN 1 ¼", арт. 99229453
