Насосные группы Grundfos HEATMIX

Описание

Область применения

Насосные группы Grundfos HEATMIX предназначены для подачи теплоносителя, поступающего из нагревателя (например, котла) в контуры.

Для насосных групп прямого контура подача осуществляется без возможности смешивания с теплоносителем из обратной линии.

Для насосных групп с 3-ходовым смесительным клапаном подача осуществляется с возможностью добавления теплоносителя из обратной линии, тем самым открывая возможность регулировать температуру подаваемого теплоносителя.
Комплектации насосных групп представлена вариантами:

  •  с прямым контуром;
  • с 3-ходовым смесительным клапаном.

Каждая из комплектаций может содержать:

  • 3-скоростные насосы Grundfos UPS серии 100;
  • регулируемые насосы Grundfos ALPHA2 и ALPHA1 L.
  • насосные группы с прямым контуром
    предназначены для любого прямого контура, т.е. контура, в который можно подавать напрямую, не охлаждая, теплоноситель, с температурой источника тепла. Чаще всего используется в качестве контура радиаторного отопления, контура загрузки бака ГВС;
  • насосные группы с 3-ходовым смесительным клапаном предназначены для использования
    в контурах, в которых предусмотрено
    дополнительное регулирование температуры подачи, таких как – радиаторное отопление с погодозависимым регулированием, отоплениет«теплый пол» и другое. Регулирование температуры жидкости осуществляется путем подмеса теплоносителя из обратной линии.

Преимущества насосных групп Grundfos HEATMIX

В насосные группы входит насос, запорная арматура, приборы контроля температуры,
теплоизоляция, настенное крепление.

Благодаря продуманной конструкции и привлекательного внешнего вида насосные группы преимущественно используются вместо отдельных насосо

Минимальное количество соединений практически исключает вероятность протечки. Каждая насосная группа проходит проверку опрессовыванием на заводе-производителе.

Компоненты обвязки гарантированно подходят друг к другу по характеристикам.

Представлены насосные группы с прямым контуром и с 3-ходовым смесительным клапаном, могут быть укомплектованы насосами ALPHA2, ALPHA1 L, UPS серии 100.

Благодаря использованию циркуляционных насосов со встроенными частотными преобразователями – ALPHA1 L и ALPHA 2.

Технические характеристики насосных групп Grundfos HEATMIX

Верхнее подключениеRp 1”
Нижнее подключениеG 1 1/2”
Циркуляционный насосСм. раздел «Модели и подробные характеристики»
Межосевое расстояние125 мм
Технические данные насосовСм. соответствующие разделы «Насосы с «мокрым» ротором Grundfos»
КорпусПолипропилен EPP
ПрокладкиРезина EPDM
Диапазон температур термометровОт 0 до 120 °C
Уровень звукового давления< 43 дБ(А)
Коэффициент пропускной способности насосной группы с прямым контуромKv 18,0
Коэффициент пропускной способности насосной группы с 3-х ходовым смесительным клапаномKv 6,0

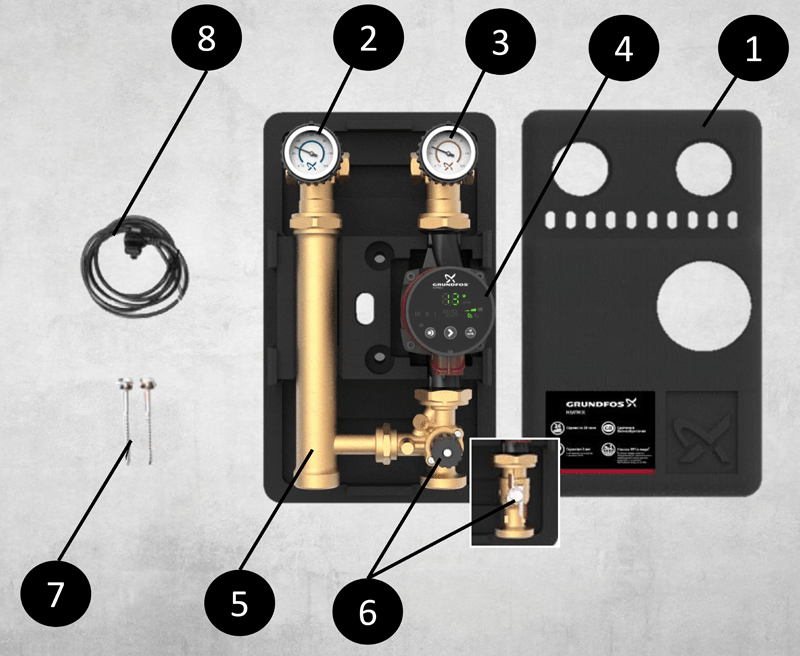

Комплектация насосных групп Grundfos HEATMIX

1Теплоизоляционный кожух EPP
2Съемный термометр сшаровым краном, встроенный обратный клапан(«обратка» –синий цвет)
3Съемный термометр сшаровым краном, («подача» –красный цвет)
4Насос Grundfos
5Патрубок обратной линии
62-ходовой шаровый кран или 3-ходовой смесительный клапан
7Комплект для крепления
8Кабель с вилкой 2 м
Насосные группы Grundfos HEATMIX

Документация

Насосные группы Grundfos HEATMIX
Каталог
Насосные группы Grundfos HEATMIX
Инструкция
Насосные группы Grundfos HEATMIX
Брошюра
Насосные группы Grundfos HEATMIX
Сертификат

Типовые схемы установки насосных групп Grundfos HEATMIX

Первичный контур с насосом (например, котел со встроенным насосом)

Пример монтажа насосных групп HEATMIX
с коллектором и отдельным гидроразделителем

Пример монтажа насосных групп HEATMIX с коллектором со встроенным гидроразделителем

В этом случае гидроразделитель в системе отопления позволяет:
1. обеспечить оптимальную работу всех насосов и системы отопления в целом;
2. избежать нагрева радиаторов от «паразитных» течений;
3. избежать шума в системе из-за повышенной скорости;
4. избежать разбалансировки всей системы;
5. защитить чугунный котел от теплового удара;
6. упростить подбор насосов.

Первичный контур без насоса (например, котел без встроенного насоса)

Пример монтажа насосных групп HEATMIX с коллектором без гидроразделителя

Если в первичном контуре насос отсутствует, гидравлический разделитель можно не устанавливать.

Модели и подробные характеристики

Насосные группы Grundfos HEATMIX с прямым контуром

ВНЕШНИЙ ВИД

АРТИКУЛ

МАРКА

ЦЕНА

СРОК ПОСТАВКИ

Насосные группы Grundfos HEATMIX

99309061

Насосная группа с прямым контуром HEATMIX D25 UPS 40

196,8 руб.

1 неделя

Насосные группы Grundfos HEATMIX

99309064

Насосная группа с прямым контуром HEATMIX D25 UPS 60

211,56 руб.

1 неделя

Насосные группы Grundfos HEATMIX

99309066

Насосная группа с прямым контуром HEATMIX D25 UPS 80

299,136 руб.

по запросу

Насосные группы Grundfos HEATMIX

99309071

Насосная группа с прямым контуром HEATMIX D25 ALPHA1 L 40

218,448 руб.

по запросу

Насосные группы Grundfos HEATMIX

99309072

Насосная группа с прямым контуром HEATMIX D25 ALPHA1 L 60

238,128 руб.

1 неделя

Насосные группы Grundfos HEATMIX

99309067

Насосная группа с прямым контуром HEATMIX D25 ALPHA2 40

261,744 руб.

1 неделя

Насосные группы Grundfos HEATMIX

99309068

Насосная группа с прямым контуром HEATMIX D25 ALPHA2 60

283,392 руб.

1 неделя

Насосные группы Grundfos HEATMIX

99309069

Насосная группа с прямым контуром HEATMIX D25 ALPHA2 80

331,608 руб.

по запросу

Насосные группы HEATMIX с 3-ходовым смесительным клапаном

ВНЕШНИЙ ВИД

АРТИКУЛ

МАРКА

ЦЕНА

СРОК ПОСТАВКИ

Насосные группы Grundfos HEATMIX

99309083

Насосная группа с прямым контуром HEATMIX M25 UPS 40

247,968 руб.

по запросу

Насосные группы Grundfos HEATMIX

99309084

Насосная группа с прямым контуром HEATMIX M25 UPS 60

261,744 руб.

1 неделя

Насосные группы Grundfos HEATMIX

99309085

Насосная группа с прямым контуром HEATMIX M25 UPS 80

349,32 руб.

по запросу

Насосные группы Grundfos HEATMIX

99309089

Насосная группа с прямым контуром HEATMIX M25 ALPHA1 L 40

269,616 руб.

по запросу

Насосные группы Grundfos HEATMIX

99309091

Насосная группа с прямым контуром HEATMIX M25 ALPHA1 L 60

289,296 руб.

1 неделя

Насосные группы Grundfos HEATMIX

99309086

Насосная группа с прямым контуром HEATMIX M25 ALPHA2 40

312,912 руб.

1 неделя

Насосные группы Grundfos HEATMIX

99309087

Насосная группа с прямым контуром HEATMIX M25 ALPHA2 60

334,56 руб.

1 неделя

Насосные группы Grundfos HEATMIX

99309088

Насосная группа с прямым контуром HEATMIX M25 ALPHA2 80

382,776 руб.

по запросу

Принадлежности для насосных групп Grundfos HEATMIX

Насосные группы Grundfos HEATMIX

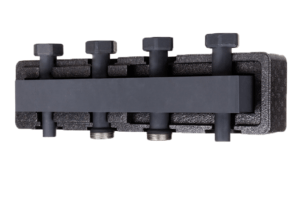

Стальной распределительный коллектор для 2 контуров без гидроразделителя, артикул 98654091
Насосные группы Grundfos HEATMIX
Стальной распределительный коллектор для 3 контуров без гидроразделителя, артикул 98653925
Насосные группы Grundfos HEATMIX
Стальной распределительный коллектор для 2 контуров с гидроразделителем, артикул 98654097
Насосные группы Grundfos HEATMIX
Стальной распределительный коллектор для 3 контуров с гидрораздилителем, артикул 98654099
Насосные группы Grundfos HEATMIX

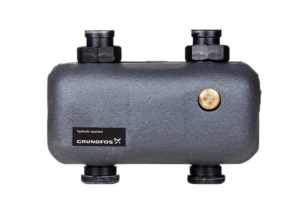

Гидроразделитель с термоизоляционным кожухом, трубное присоединение G 1 1/2", артикул 99309096
Насосные группы Grundfos HEATMIX

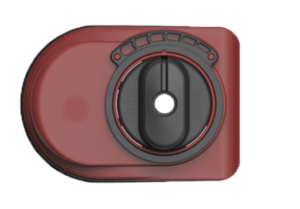

Сервопривод для внешнего управления 230 В, 10 Н*м, 120 с, артикул 99309093
Насосные группы Grundfos HEATMIX
Сервопривод для автономного управления с датчиком температуры и встроенным термостатом, артикул 99309094
Насосные группы Grundfos HEATMIX

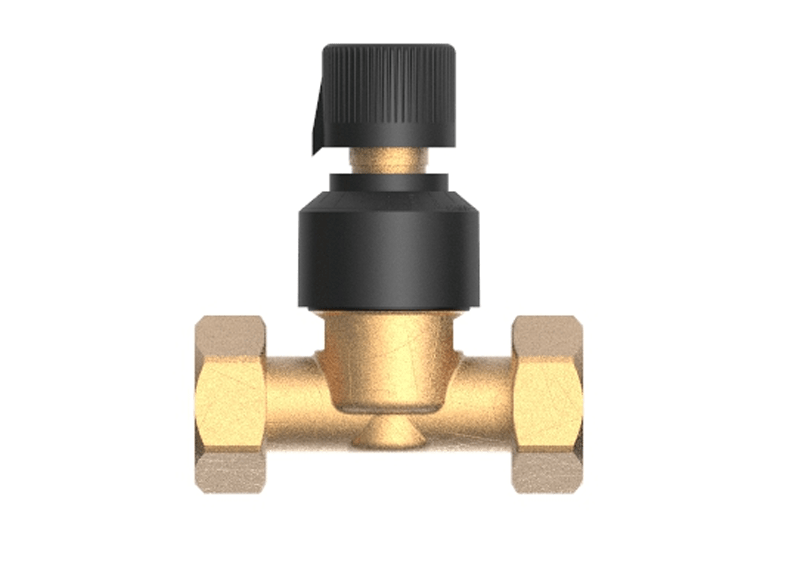

Байпасный клапан L = 65 мм с гайками G ¾", артикул 97894143
