Канализационные насосные установки Grundfos Multilift MSS

  • Подача до 10 л/с; до 36 м3/ч;
  • Напор до 11,8 м;
  • Темп-ра перекач. жидкости от 0 С до +40 С;
  • Объем бака 44 л
  • Свободный проход 50 мм
Канализационные насосные установки Grundfos Multilift MSS

Описание

Область применения

Компактные канализационные насосные установки Grundfos Multilift MSS – комплексное решение для всех видов зданий. Данное оборудование является максимально удобным решением для отведения сточных вод. Это малошумные комплектные установки со шкафом управления, работающие автоматически. Они используются для подъёма сточных вод на нужный уровень в тех случаях, когда невозможно использовать самотечные системы или их монтаж требует значительных затрат. Решение с Multilift исключает необходимость проведения дорогостоящих работ вне здания по выемке грунта, монтажу и обустройству колодцев, насосов, датчиков уровня, систем автоматики и шкафов управления. Канализационная насосная установка Multilift представляет собой комплектное решение с резервуаром и арматурой, полностью готовое к монтажу.

  • системы хоз-бытовой канализации в домах на одну семью;
  • системы внутренней канализации небольших зданий, сооружений;
  • системы канализации, не требующие использования резервного насоса.

Преимущества канализационных насосных установок Grundfos Multilift MSS

  • Легкий высокопрочный накопительный резервуар
  • Высокая производительность
  • Мощные энергоэффективные насосы
  • Непроницаемость для запахов и отсутствие утечек
  • “Умные” системы управления
  • Незасоряющаяся вихревая проточная часть насоса
  • Быстрое и чистое обслуживание
  • Высокая надежность

Комплектная станция Multilift включает в
себя насос с электродвигателем, реле уровня, шкафом управления, баком и обратным клапаном. Она полностью готова к монтажу. В комплект включены дополнительные принадлежности, такие как гибкие соединения, уплотнения, хомуты и прочее .

Канализационные насосные установки Grundfos Multilift MSS

• Бесконтактное и непрерывное измерение уровня с помощью датчика давления
• Отсутствие подвижных компонентов, таких как поплавки, которые могут стать причиной засоров при контакте с бумагой или тканью
• Непрерывный контроль датчика уровня с помощью ≪умного≫ шкафа управления
• Простое сервисное обслуживание трубки датчика уровня
• Работа детектора не чувствительна к загрязнениям
• Хорошо зарекомендовал себя при работе со сточными водами
• Степень защиты IP68 гарантирует бесперебойную работу установки даже при полном затоплении.

Канализационные насосные установки Grundfos Multilift MSS

• Не требуется трудоёмкая подгонка установки к подводящей трубе на месте монтажа
• Необходимая высота достигается путём затяжки винтов
• Идеальный вариант для первичного монтажа, обновления или замены
• Возможность поворота входной трубы диаметром 100 или 150 мм на 360° обеспечивает любой уровень от 170 до 315 мм от пола до оси трубы
• Самоуплотнение между трубой и подводящей системой с помощью специальной прокладки

Канализационные насосные установки Grundfos Multilift MSS

• Дно с уклоном от краёв резервуара в сторону насоса
• Исключается образование осадка и значительно сокращается частота очистки резервуара
• Снижение риска засорения резервуара
• Уменьшение остатка жидкости в резервуаре при отключении насоса

Для некоторых областей применения шумовая характеристика играет важную роль. Установки Multilift отличаются эффективной работой при низком уровне шума.

Технические характеристики канализационных насосных установок Grundfos Multilift MSS

Количество насосов

1

Длина кабеля электропитания

4 или 10 м

Материалы

Чугун (детали проточной части)

Номинальная частота

50 Гц

Степень защиты

IP68

Класс изоляции

H

Макс.
полезный
объём
резервуара
[л]

от 20 до 28

Макс. объём водоотведения
[л/ч] = макс. приток

1680

Отметка входа [мм]

180 или 250

Напряжение

1 x 230V или 3х400V

Вес [кг]

28

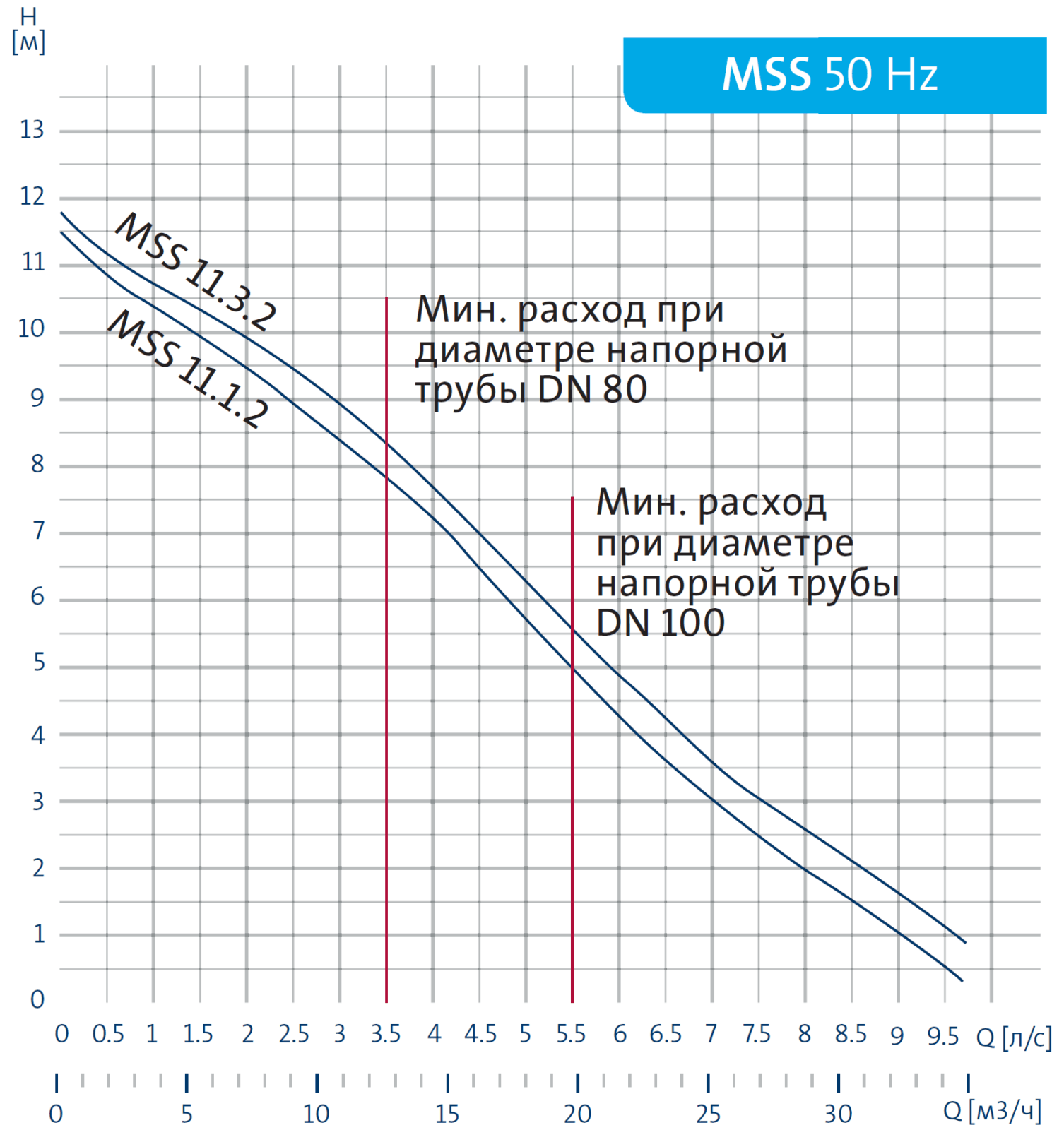

Рабочие характеристики канализационных насосных установок Grundfos Multilift MSS​

Канализационные насосные установки Grundfos Multilift MSS

Канализационные насосные установки Grundfos Multilift MSS

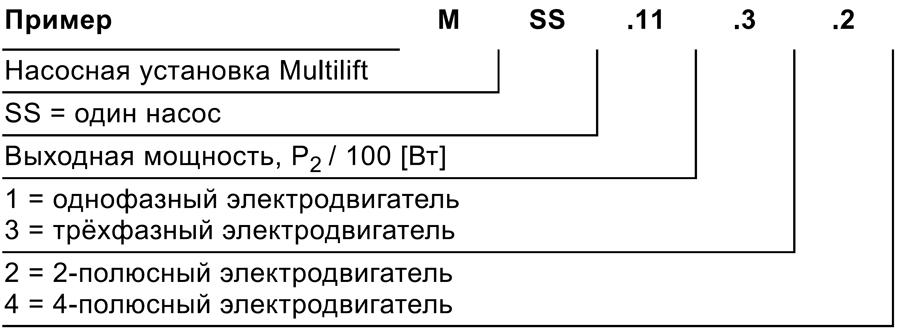

Условное типовое обозначение Grundfos Multilift MSS

Канализационные насосные установки Grundfos Multilift MSS

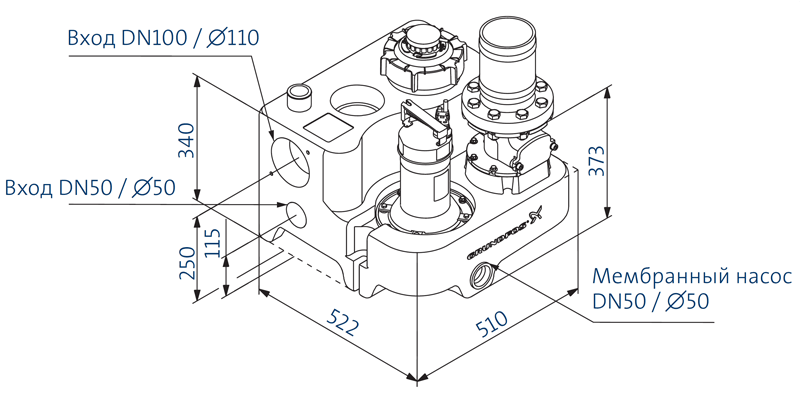

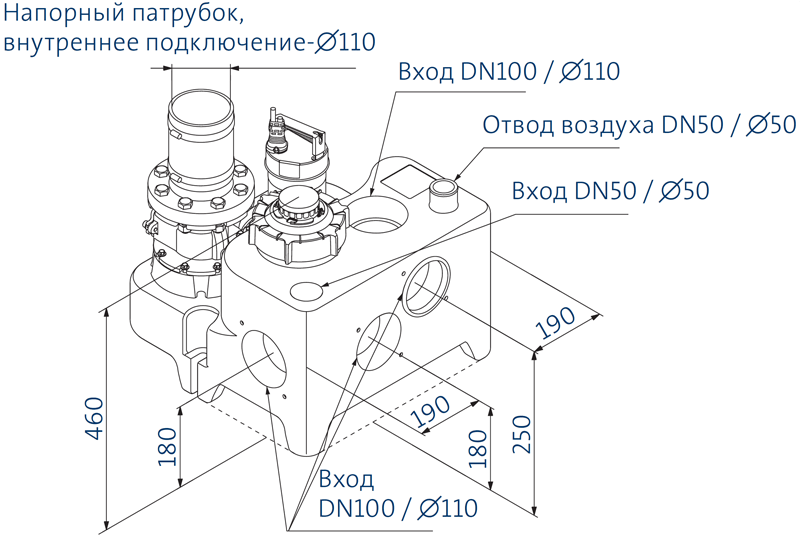

Габаритные и присоединительные размеры установок Grundfos Multilift MSS

Канализационные насосные установки Grundfos Multilift MSS
Канализационные насосные установки Grundfos Multilift MSS

Документация

Дренажные насосы Grundfos KPC
Каталог
Канализационные насосные установки Grundfos Multilift MSS

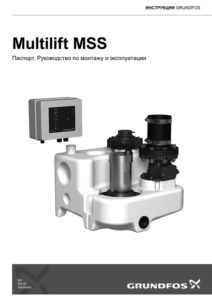

Инструкция
Канализационные насосные установки Grundfos Multilift MSS
Брошюра
Канализационные насосные установки Grundfos Multilift MSS
Опросный лист

Шкафы управления канализационных насосных станций Grundfos Multilift MSS

Шкафы управления установки Multilift имеют широкий диапазон полезных функций, которые облегчают эксплуатацию и сервисное обслуживание, в том числе журнал отказов, который позволяет быстро определить причину любой проблемы. В состав модели Multilift MSS входит шкаф управления Grundfos Control LC 220.

Канализационные насосные установки Grundfos Multilift MSS

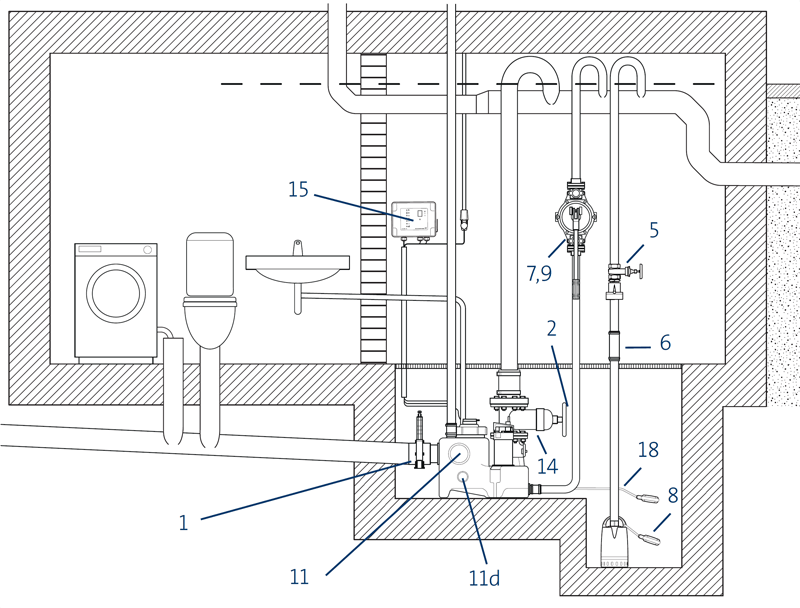

Схема монтажа и принадлежности для канализационных насосных станций Grundfos Multilift MSS

Канализационные насосные установки Grundfos Multilift MSS

Поз.

Рисунок

Описание

Габариты

Артикул

1

Канализационные насосные установки Grundfos Multilift MSS

Шиберная задвижка из ПВХ, DN100

уст. длина: 130 мм
высота: 375мм
соед. муфта: ∅110 мм

96615831

2

Канализационные насосные установки Grundfos Multilift MSS

Клиновая задвижка
DN80, чугун, эпоксидное
покрытие

уст. длина: 180 мм
высота: 300мм
соединительный: фланец
PN10

96002011

5

Канализационные насосные установки Grundfos Multilift MSS

Задвижка DN32, латунь

длина: 76 мм, соед.: Rp
1 1/4”

00ID0918

6

Канализационные насосные установки Grundfos Multilift MSS

Гибкое соединение
с хомутами для
дополнительных
соединений и входов

DN 32 – длина: 150 мм,
внутр.-∅42 мм

91071645

7

Канализационные насосные установки Grundfos Multilift MSS

Ручной мембранный насос

уст. длина: 423 мм,
ширина: 215 мм,
соед.: Rp 1 1/2”

96003721

8

См. модели Unilift CC…A1, Unilift KP…A1

См. модели Unilift CC…A1, Unilift KP…A1

См. модели Unilift CC…A1, Unilift KP…A1

См. модели Unilift CC…A1, Unilift KP…A1

9

Канализационные насосные установки Grundfos Multilift MSS

Обратный клапан для
ручного мембранного
насоса, пластик

длина: 90 мм, высота:
90 мм,
соед.: Rp 1 1/4”

96005308

11

Канализационные насосные установки Grundfos Multilift MSS

Уплотнение для
дополнительного
стандартного входа

DN100,
внутр.-∅110 мм

97726942

11d

Канализационные насосные установки Grundfos Multilift MSS

Уплотнение для
дополнительного
входа

DN50/
внутр.-∅48-50 мм

98079669

14

Канализационные насосные установки Grundfos Multilift MSS

Монтажный комплект
(оцинкованные болты,
гайки, прокладка)

DN80

96001999

15

Канализационные насосные установки Grundfos Multilift MSS

Аккумуляторная батарея со
штекером для LC221

9 В

96002520

16

Канализационные насосные установки Grundfos Multilift MSS

Проблесковый маячок

1 x23 0 В, 50 Гц

91075516

17

Канализационные насосные установки Grundfos Multilift MSS

Звуковой сигнал

Для наружного монтажа, 1 × 230 В, 50 Гц

62500021

17

Канализационные насосные установки Grundfos Multilift MSS

Звуковой сигнал

Для монтажа внутри помещения, 1 × 230 В, 50 Гц

62500022

18

Канализационные насосные установки Grundfos Multilift MSS

Поплавковый выключатель
SAS

Длина кабеля 5 м , 250 В

00ID7805

19

Канализационные насосные установки Grundfos Multilift MSS

Внешний сетевой
переключатель для
силового кабеля

до 25 A

96002511

Видео по продукту

Модели и подробные характеристики

ВНЕШНИЙ ВИД

АРТИКУЛ

МАРКА

ЦЕНА

СРОК ПОСТАВКИ

Канализационные насосные установки Grundfos Multilift MSS

97901037

Канализационная насосная установка Grundfos MSS.11.1.2 1x230V

102660 руб.

до 1 недели

Канализационные насосные установки Grundfos Multilift MSS

97901027

Канализационная насосная установка Grundfos MSS.11.3.2 3x400V 4m

102660 руб.

по запросу

Канализационные насосные установки Grundfos Multilift MSS

97901028

Канализационная насосная установка Grundfos MSS.11.1.2 1x230V 10m

107484 руб.

по запросу

Канализационные насосные установки Grundfos Multilift MSS

97901029

Канализационная насосная установка Grundfos MSS.11.3.2 3x400V 10m

107484 руб.

по запросу
