Канализационные насосные установки Grundfos Multilift MLD
- Подача до 16 л/с; до 57 м3/ч;
- Напор до 20,5 м;
- Темп-ра перекач. жидкости от 0 С до +40 С;
- Объем бака 270 л
- Свободный проход 50 мм
Описание
Область применения
Компактные канализационные насосные установки Grundfos Multilift MLD — комплексное решение для всех видов зданий. Данное оборудование является максимально удобным решением для отведения сточных вод. Это малошумные комплектные установки со шкафом управления, работающие автоматически. Они используются для подъёма сточных вод на нужный уровень в тех случаях, когда невозможно использовать самотечные системы или их монтаж требует значительных затрат. Решение с Multilift исключает необходимость проведения дорогостоящих работ вне здания по выемке грунта, монтажу и обустройству колодцев, насосов, датчиков уровня, систем автоматики и шкафов управления. Канализационная насосная установка Multilift представляет собой комплектное решение с резервуаром и арматурой, полностью готовое к монтажу.
- системы хоз-бытовой канализации коммерческих зданий, офисов, больниц, гостиниц;
- системы внутренней канализации промышленных зданий;
- системы канализации, требующие резервный насос.
Преимущества канализационных насосных установок Grundfos Multilift MLD
- Легкий высокопрочный накопительный резервуар
- Высокая производительность
- Мощные энергоэффективные насосы
- Непроницаемость для запахов и отсутствие утечек
- “Умные” системы управления
- Незасоряющаяся вихревая проточная часть насоса
- Быстрое и чистое обслуживание
- Высокая надежность
Комплектная станция Multilift включает в
себя два насоса (рабочий + резервный) с электродвигателями, реле уровня, шкафом управления, баком и обратным клапаном. Она полностью готова к монтажу. В комплект включены дополнительные принадлежности, такие как гибкие соединения, уплотнения, хомуты и прочее .
• Бесконтактное и непрерывное измерение уровня с помощью датчика давления
• Отсутствие подвижных компонентов, таких как поплавки, которые могут стать причиной засоров при контакте с бумагой или тканью
• Непрерывный контроль датчика уровня с помощью ≪умного≫ шкафа управления
• Простое сервисное обслуживание трубки датчика уровня
• Работа детектора не чувствительна к загрязнениям
• Хорошо зарекомендовал себя при работе со сточными водами
• Степень защиты IP68 гарантирует бесперебойную работу установки даже при полном затоплении.
• Не требуется трудоёмкая подгонка установки к подводящей трубе на месте монтажа
• Необходимая высота достигается путём затяжки винтов
• Идеальный вариант для первичного монтажа, обновления или замены
• Возможность поворота входной трубы диаметром 100 или 150 мм на 360° обеспечивает любой уровень от 170 до 315 мм от пола до оси трубы
• Самоуплотнение между трубой и подводящей системой с помощью специальной прокладки
• Дно с уклоном от краёв резервуара в сторону насоса
• Исключается образование осадка и значительно сокращается частота очистки резервуара
• Снижение риска засорения резервуара
• Уменьшение остатка жидкости в резервуаре при отключении насоса
Для некоторых областей применения шумовая характеристика играет важную роль. Установки Multilift отличаются эффективной работой при низком уровне шума.
Технические характеристики канализационных насосных установок Grundfos Multilift MLD
Количество насосов | 2 |
Длина кабеля электропитания | 4 или 10 м |
Материалы | Чугун (детали проточной части) |
Номинальная частота | 50 Гц |
Степень защиты | IP68 |
Класс изоляции | H |
Макс. | 190 |
Макс. объём водоотведения | 11400 (1 насос), 22800 (2 насоса) |
Отметка входа [мм] | 560 |
Напряжение | 1 x 230V или 3х400V |
Вес [кг] | от 130 до 136 кг |

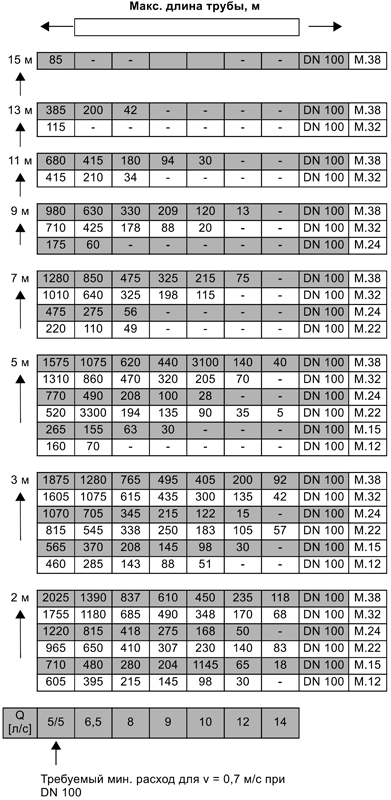

Рабочие характеристики канализационных насосных установок Grundfos Multilift MLD

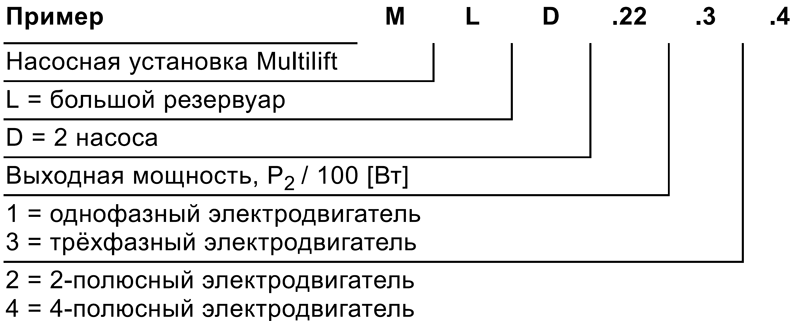

Условное типовое обозначение Grundfos Multilift MLD

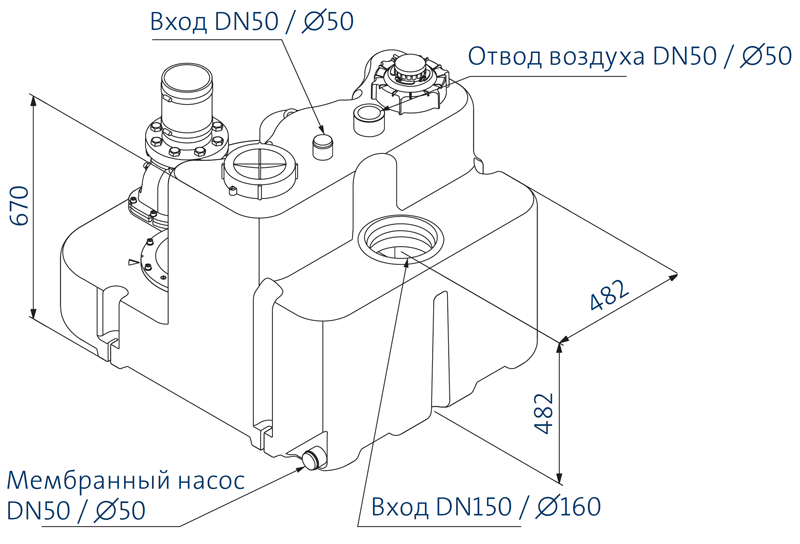

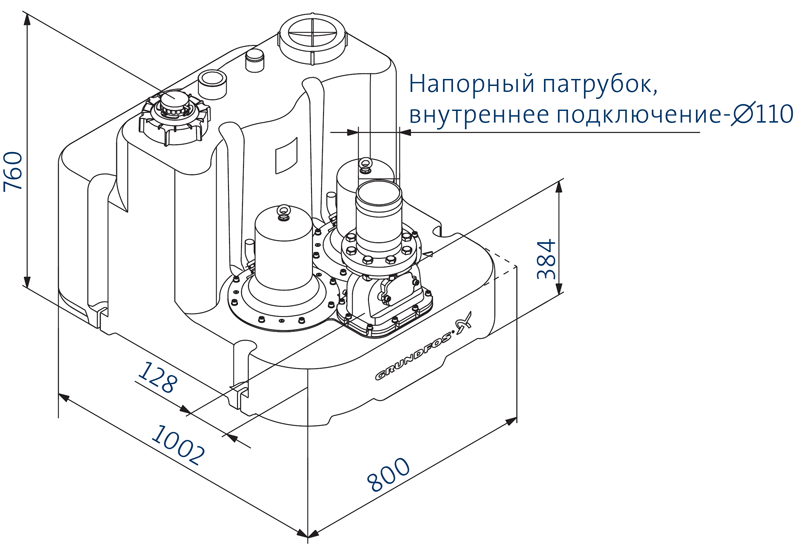

Габаритные и присоединительные размеры установок Grundfos Multilift MLD
Документация
Шкафы управления канализационных насосных станций Grundfos Multilift MLD
Шкафы управления установки Multilift имеют широкий диапазон полезных функций, которые облегчают эксплуатацию и сервисное обслуживание, в том числе журнал отказов, который позволяет быстро определить причину любой проблемы. В состав модели Multilift MLD входит шкаф управления Grundfos Control LCD 221.
- Контроллер с меню и интерфейсом для дальнейших обновлений
- Автоматический пуск и останов насоса
- 2-дюймовый ЖК-дисплей с подсветкой
- Индикация статуса работы: журнал отказов, настройки, интервалы, время работы, датчик, уровень воды, работающий электродвигатель
- Защита от несанкционированного использования с помощью блокировки рабочей панели и ручного переключателя
- Защита от «сухого» хода
- Встроенное устройство сигнализации с резервной батареей (опция)
- Выбор уровней пуска через меню
- Встроенный счетчик импульсов и часов
- Журнал отказов на последние 20 случаев
- Полная защита двигателя с помощью термо- и электронного контроля
- Интерфейс Genibus, который соединяется с магистральной системой для систем управления зданием и для дистанционного управления установкой
- Ежедневное рабочее испытание с проверкой системы
- Управление датчиком уровня в реальном времени
- Несколько типов альтернативных соединений датчика уровня (опция)
- Внешний вход для дополнительного поплавкового переключателя, например, для датчика влажности
- Резерв < 8 В
- Встроенные конденсаторы на всех однофазных установках
- Удобная конструкция панели

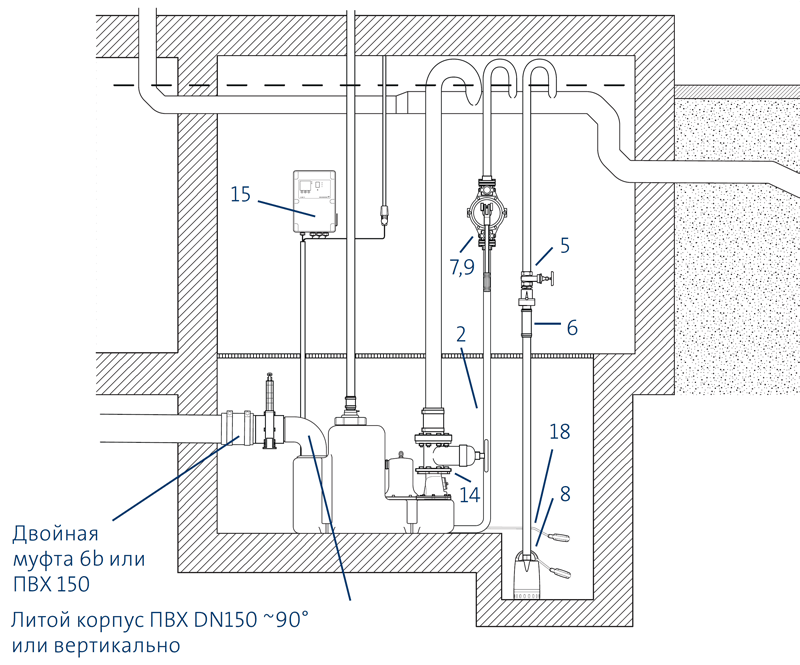

Схема монтажа и принадлежности для канализационных насосных станций Grundfos Multilift MLD
Поз. | Рисунок | Описание | Габариты | Артикул |
|---|---|---|---|---|
1 |  | Шиберная задвижка из ПВХ, DN100 | уст. длина: 130 мм | 96615831 |
5 |  | Задвижка DN32, латунь | длина: 76 мм, соед.: Rp | 00ID0918 |
6 |  | Гибкое соединение | DN 32 — длина: 150 мм, | 91071645 |
7 |  | Ручной мембранный насос | уст. длина: 423 мм, | 96003721 |
8 | ||||
9 |  | Обратный клапан для | длина: 90 мм, высота: | 96005308 |
11 |  | Уплотнение для | DN100, | 97726942 |
11c |  | Поворотный диск | DN150/ | 98079681 |
11d | | Уплотнение для | DN50/ | 98079669 |
14 |  | Монтажный комплект | DN80 | 96001999 |
15 |  | Аккумуляторная батарея со | 9 В | 96002520 |
16 |  | Проблесковый маячок | 1 x23 0 В, 50 Гц | 91075516 |
17 |  | Звуковой сигнал | Для наружного монтажа, 1 × 230 В, 50 Гц | 62500021 |
17 | | Звуковой сигнал | Для монтажа внутри помещения, 1 × 230 В, 50 Гц | 62500022 |
18 |  | Поплавковый выключатель | Длина кабеля 5 м , 250 В | 00ID7805 |
19 |  | Внешний сетевой | до 25 A | 96002511 |
Видео по продукту
Модели и подробные характеристики
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
Канализационная насосная установка Grundfos MLD.38.3.2 3x400V, артикул: 97901114 | Стоимость: 9145,2 7773,42 руб. с НДС |
Срок поставки: по запросу | |
|
|
Канализационная насосная установка Grundfos MLD.38.3.2 3x400V 10M, артикул: 97901123 | Стоимость: 9354 7950,9 руб. с НДС |
Срок поставки: по запросу | |
|
|
Канализационная насосная установка Grundfos MLD.32.3.2 3x400V, артикул: 97901112 | Стоимость: 8764,8 7450,08 руб. с НДС |
Срок поставки: по запросу | |
|
|
Канализационная насосная установка Grundfos MLD.32.3.2 3x400V 10M, артикул: 97901122 | Стоимость: 8928 7588,8 руб. с НДС |
Срок поставки: по запросу | |
|
|
Канализационная насосная установка Grundfos MLD.24.3.2 3x400V, артикул: 97901110 | Стоимость: 8514 7236,9 руб. с НДС |
Срок поставки: по запросу |
