Канализационные насосные установки Grundfos Multilift MDG

  • Подача до 4,5 л/с;
    до 16 м3/ч;
  • Напор до 46 м;
  • Темп-ра перекач. жидкости от 0 С до +40 С;
  • Объем бака 93 л
  • Свободный проход 40 мм
Канализационные насосные установки Grundfos Multilift MSS

Описание

Область применения

Компактные канализационные насосные установки Grundfos Multilift MDG – комплексное решение для всех видов зданий. Данное оборудование является максимально удобным решением для отведения сточных вод. Это малошумные комплектные установки со шкафом управления, работающие автоматически. Они используются для подъёма сточных вод на нужный уровень в тех случаях, когда невозможно использовать самотечные системы или их монтаж требует значительных затрат. Решение с Multilift исключает необходимость проведения дорогостоящих работ вне здания по выемке грунта, монтажу и обустройству колодцев, насосов, датчиков уровня, систем автоматики и шкафов управления. Канализационная насосная установка Multilift представляет собой комплектное решение с резервуаром и арматурой, полностью готовое к монтажу.

  • системы хоз-бытовой канализации в домах на две и более семьи;
  • системы внутренней канализации коммерческих зданий, офисов, школ, ресторанов;
  • системы канализации, требующие резервный насос.

Преимущества канализационных насосных установок Grundfos Multilift MDG

  • Легкий высокопрочный накопительный резервуар
  • Высокая производительность
  • Мощные энергоэффективные насосы
  • Непроницаемость для запахов и отсутствие утечек
  • “Умные” системы управления
  • Незасоряющаяся вихревая проточная часть насоса
  • Быстрое и чистое обслуживание
  • Высокая надежность

Комплектная станция Multilift включает в
себя два насоса (рабочий + резервный) с электродвигателями, реле уровня, шкафом управления, баком и обратным клапаном. Она полностью готова к монтажу. В комплект включены дополнительные принадлежности, такие как гибкие соединения, уплотнения, хомуты и прочее .

Канализационные насосные установки Grundfos Multilift MDG

• Бесконтактное и непрерывное измерение уровня с помощью датчика давления
• Отсутствие подвижных компонентов, таких как поплавки, которые могут стать причиной засоров при контакте с бумагой или тканью
• Непрерывный контроль датчика уровня с помощью ≪умного≫ шкафа управления
• Простое сервисное обслуживание трубки датчика уровня
• Работа детектора не чувствительна к загрязнениям
• Хорошо зарекомендовал себя при работе со сточными водами
• Степень защиты IP68 гарантирует бесперебойную работу установки даже при полном затоплении.

Канализационные насосные установки Grundfos Multilift MDG

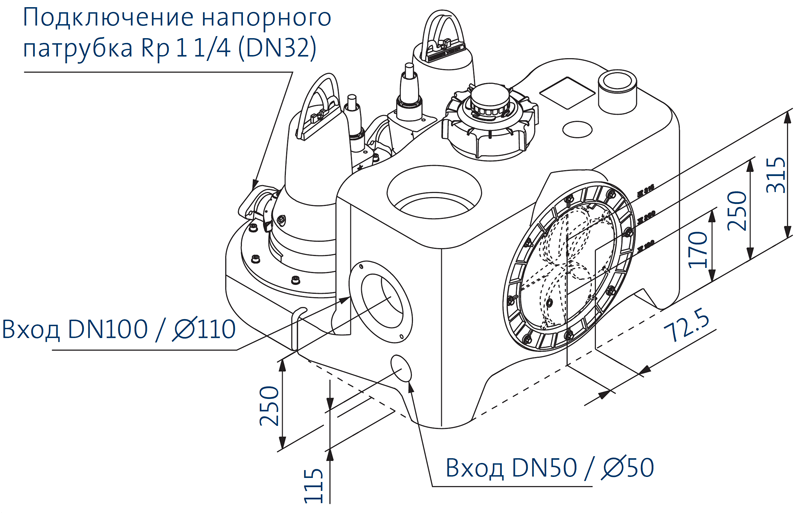

• Не требуется трудоёмкая подгонка установки к подводящей трубе на месте монтажа
• Необходимая высота достигается путём затяжки винтов
• Идеальный вариант для первичного монтажа, обновления или замены
• Возможность поворота входной трубы диаметром 100 или 150 мм на 360° обеспечивает любой уровень от 170 до 315 мм от пола до оси трубы
• Самоуплотнение между трубой и подводящей системой с помощью специальной прокладки

Канализационные насосные установки Grundfos Multilift MDG

• Дно с уклоном от краёв резервуара в сторону насоса
• Исключается образование осадка и значительно сокращается частота очистки резервуара
• Снижение риска засорения резервуара
• Уменьшение остатка жидкости в резервуаре при отключении насоса

Для некоторых областей применения шумовая характеристика играет важную роль. Установки Multilift отличаются эффективной работой при низком уровне шума.

Технические характеристики канализационных насосных установок Grundfos Multilift MDG

Количество насосов

2

Длина кабеля электропитания

10 м

Материалы

Чугун (детали проточной части)

Номинальная частота

50 Гц

Степень защиты

IP68

Класс изоляции

H

Макс.
полезный
объём
резервуара
[л]

от 23 до 50

Макс. объём водоотведения
[л/ч] = макс. приток

3000 (1 насос), 6000 (2 насоса)

Отметка входа [мм]

180/250/315

Напряжение

1 x 230V или 3х400V

Вес [кг]

от 106 до 166 кг

Рабочее колесо

С режущим механизмом

Рабочие характеристики канализационных насосных установок Grundfos Multilift MDG

Канализационные насосные установки Grundfos Multilift MDG

Канализационные насосные установки Grundfos Multilift MDG

Условное типовое обозначение Grundfos Multilift MDG

Канализационные насосные установки Grundfos Multilift MDG

Габаритные и присоединительные размеры установок Grundfos Multilift MDG

Канализационные насосные установки Grundfos Multilift MDG
Канализационные насосные установки Grundfos Multilift MDG

Документация

Дренажные насосы Grundfos KPC
Каталог
Канализационные насосные установки Grundfos Multilift MOG
Инструкция
Канализационные насосные установки Grundfos Multilift MSS
Брошюра
Канализационные насосные установки Grundfos Multilift MSS
Опросный лист

Шкафы управления канализационных насосных станций Grundfos Multilift MDG

Шкафы управления установки Multilift имеют широкий диапазон полезных функций, которые облегчают эксплуатацию и сервисное обслуживание, в том числе журнал отказов, который позволяет быстро определить причину любой проблемы. В состав модели Multilift MDG входит шкаф управления Grundfos Control LCD 221.

  • Контроллер с меню и интерфейсом для дальнейших обновлений
  • Автоматический пуск и останов насоса
  • 2-дюймовый ЖК-дисплей с подсветкой
  • Индикация статуса работы: журнал отказов, настройки, интервалы, время работы, датчик, уровень воды, работающий электродвигатель
  • Защита от несанкционированного использования с помощью блокировки рабочей панели и ручного переключателя
Канализационные насосные установки Grundfos Multilift M
  • Защита от «сухого» хода
  • Встроенное устройство сигнализации с резервной батареей (опция)
  • Выбор уровней пуска через меню
  • Встроенный счетчик импульсов и часов
  • Журнал отказов на последние 20 случаев
  • Полная защита двигателя с помощью термо- и электронного контроля
  • Интерфейс Genibus, который соединяется с магистральной системой для систем управления зданием и для дистанционного управления установкой
  • Ежедневное рабочее испытание с проверкой системы
  • Управление датчиком уровня в реальном времени
  • Несколько типов альтернативных соединений датчика уровня (опция)
  • Внешний вход для дополнительного поплавкового переключателя, например, для датчика влажности
  • Резерв < 8 В
  • Встроенные конденсаторы на всех однофазных установках
  • Удобная конструкция панели

Схема монтажа и принадлежности для канализационных насосных станций Grundfos Multilift MDG

Канализационные насосные установки Grundfos Multilift MOG

Поз.

Рисунок

Описание

Габариты

Артикул

1

Канализационные насосные установки Grundfos Multilift MDG

Шиберная задвижка из ПВХ,
DN150

уст. длина: 227 мм высота:
496 мм соед. муфта:
∅160 мм

96697920

2

Канализационные насосные установки Grundfos Multilift MDG

Клиновая задвижка
DN80, чугун, эпоксидное
покрытие

уст. длина: 180 мм
высота: 300мм
соединительный: фланец
PN10

96002011

5

Канализационные насосные установки Grundfos Multilift MDG

Задвижка DN32, латунь

длина: 76 мм, соед.: Rp
1 1/4”

00ID0918

6

Канализационные насосные установки Grundfos Multilift MDG

Гибкое соединение
с хомутами для
дополнительных
соединений и входов

DN 32 – длина: 150 мм,
внутр.-∅42 мм

91071645

7

Канализационные насосные установки Grundfos Multilift MDG

Ручной мембранный насос

уст. длина: 423 мм,
ширина: 215 мм,
соед.: Rp 1 1/2”

96003721

8

См. модели Unilift CC…A1, Unilift KP…A1

См. модели Unilift CC…A1, Unilift KP…A1

См. модели Unilift CC…A1, Unilift KP…A1

См. модели Unilift CC…A1, Unilift KP…A1

9

Канализационные насосные установки Grundfos Multilift MDG

Обратный клапан для
ручного мембранного
насоса, пластик

длина: 90 мм, высота:
90 мм,
соед.: Rp 1 1/4”

96005308

15

Канализационные насосные установки Grundfos Multilift MDG

Аккумуляторная батарея со
штекером для LC221

9 В

96002520

16

Канализационные насосные установки Grundfos Multilift MDG

Проблесковый маячок

1 x23 0 В, 50 Гц

91075516

17

Канализационные насосные установки Grundfos Multilift MDG

Звуковой сигнал

Для наружного монтажа, 1 × 230 В, 50 Гц

62500021

17

Канализационные насосные установки Grundfos Multilift MDG

Звуковой сигнал

Для монтажа внутри помещения, 1 × 230 В, 50 Гц

62500022

18

Канализационные насосные установки Grundfos Multilift MDG

Поплавковый выключатель
SAS

Длина кабеля 5 м , 250 В

00ID7805

19

Канализационные насосные установки Grundfos Multilift MDG

Внешний сетевой
переключатель для
силового кабеля

до 25 A

96002511

21

Канализационные насосные установки Grundfos Multilift MDG

Трубная обвязка в комплекте

размер 1 1/2˝

98085358

Видео по продукту

Модели и подробные характеристики

ВНЕШНИЙ ВИД

АРТИКУЛ

МАРКА

ЦЕНА

СРОК ПОСТАВКИ

Канализационные насосные установки Grundfos Multilift MDG

97901137

Канализационная насосная установка Grundfos Multilift MDG.09.3.2 3x400V

436371 руб.

до 1 недели

Канализационные насосные установки Grundfos Multilift MDG

97901139

Канализационная насосная установка Grundfos Multilift MDG.12.3.2 3x400V

448481 руб.

по запросу

Канализационные насосные установки Grundfos Multilift MDG

97901140

Канализационная насосная установка Grundfos Multilift MDG.15.3.2 3x400V

454511 руб.

по запросу

Канализационные насосные установки Grundfos Multilift MDG

97901142

Канализационная насосная установка Grundfos Multilift MDG.26.3.2 3x400V

503053 руб.

по запросу

Канализационные насосные установки Grundfos Multilift MDG

97901144

Канализационная насосная установка Grundfos Multilift MDG.31.3.2 3x400V

539333 руб.

по запросу

Канализационные насосные установки Grundfos Multilift MDG

97901146

Канализационная насосная установка Grundfos Multilift MDG.40.3.2 3x400V

575714 руб.

по запросу
