Канализационные насосные установки Grundfos Multilift M

  • Подача до 16 л/с; до 57 м3/ч;
  • Напор до 20,5 м;
  • Темп-ра перекач. жидкости от 0 С до +40 С;
  • Объем бака 92 л
  • Свободный проход 50 мм
Канализационные насосные установки Grundfos Multilift MSS

Описание

Область применения

Компактные канализационные насосные установки Grundfos Multilift M – комплексное решение для всех видов зданий. Данное оборудование является максимально удобным решением для отведения сточных вод. Это малошумные комплектные установки со шкафом управления, работающие автоматически. Они используются для подъёма сточных вод на нужный уровень в тех случаях, когда невозможно использовать самотечные системы или их монтаж требует значительных затрат. Решение с Multilift исключает необходимость проведения дорогостоящих работ вне здания по выемке грунта, монтажу и обустройству колодцев, насосов, датчиков уровня, систем автоматики и шкафов управления. Канализационная насосная установка Multilift представляет собой комплектное решение с резервуаром и арматурой, полностью готовое к монтажу.

  • системы хоз-бытовой канализации в домах на одну семью;
  • системы внутренней канализации небольших зданий, сооружений;
  • системы канализации, не требующие использования резервного насоса.

Преимущества канализационных насосных установок Grundfos Multilift M

  • Легкий высокопрочный накопительный резервуар
  • Высокая производительность
  • Мощные энергоэффективные насосы
  • Непроницаемость для запахов и отсутствие утечек
  • “Умные” системы управления
  • Незасоряющаяся вихревая проточная часть насоса
  • Быстрое и чистое обслуживание
  • Высокая надежность

Комплектная станция Multilift включает в
себя насос с электродвигателем, реле уровня, шкафом управления, баком и обратным клапаном. Она полностью готова к монтажу. В комплект включены дополнительные принадлежности, такие как гибкие соединения, уплотнения, хомуты и прочее .

Канализационные насосные установки Grundfos Multilift M

• Бесконтактное и непрерывное измерение уровня с помощью датчика давления
• Отсутствие подвижных компонентов, таких как поплавки, которые могут стать причиной засоров при контакте с бумагой или тканью
• Непрерывный контроль датчика уровня с помощью ≪умного≫ шкафа управления
• Простое сервисное обслуживание трубки датчика уровня
• Работа детектора не чувствительна к загрязнениям
• Хорошо зарекомендовал себя при работе со сточными водами
• Степень защиты IP68 гарантирует бесперебойную работу установки даже при полном затоплении.

Канализационные насосные установки Grundfos Multilift M

• Не требуется трудоёмкая подгонка установки к подводящей трубе на месте монтажа
• Необходимая высота достигается путём затяжки винтов
• Идеальный вариант для первичного монтажа, обновления или замены
• Возможность поворота входной трубы диаметром 100 или 150 мм на 360° обеспечивает любой уровень от 170 до 315 мм от пола до оси трубы
• Самоуплотнение между трубой и подводящей системой с помощью специальной прокладки

Канализационные насосные установки Grundfos Multilift M

• Дно с уклоном от краёв резервуара в сторону насоса
• Исключается образование осадка и значительно сокращается частота очистки резервуара
• Снижение риска засорения резервуара
• Уменьшение остатка жидкости в резервуаре при отключении насоса

Для некоторых областей применения шумовая характеристика играет важную роль. Установки Multilift отличаются эффективной работой при низком уровне шума.

Технические характеристики канализационных насосных установок Grundfos Multilift M

Количество насосов

1

Длина кабеля электропитания

4 или 10 м

Материалы

Чугун (детали проточной части)

Номинальная частота

50 Гц

Степень защиты

IP68

Класс изоляции

H

Макс.
полезный
объём
резервуара
[л]

от 34 до 62

Макс. объём водоотведения
[л/ч] = макс. приток

3720

Отметка входа [мм]

180, 250, 315

Напряжение

1 x 230V или 3х400V

Вес [кг]

69-72

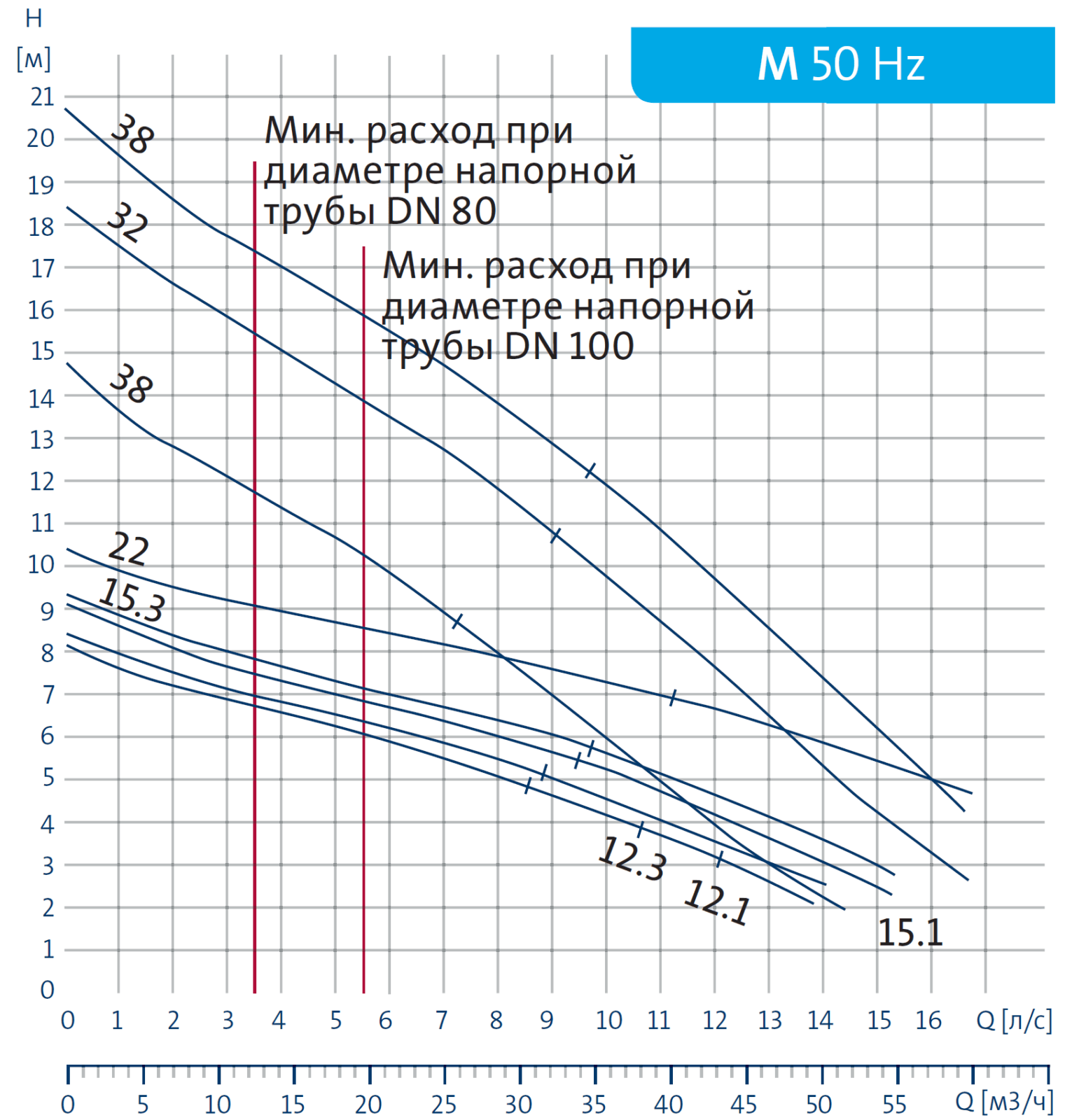

Рабочие характеристики канализационных насосных установок Grundfos Multilift M

Канализационные насосные установки Grundfos Multilift M

Канализационные насосные установки Grundfos Multilift M

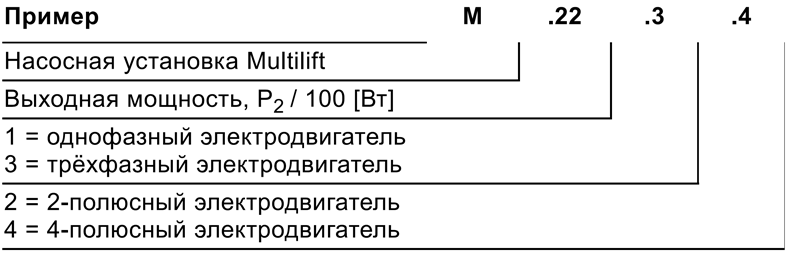

Условное типовое обозначение Grundfos Multilift M

Канализационные насосные установки Grundfos Multilift M

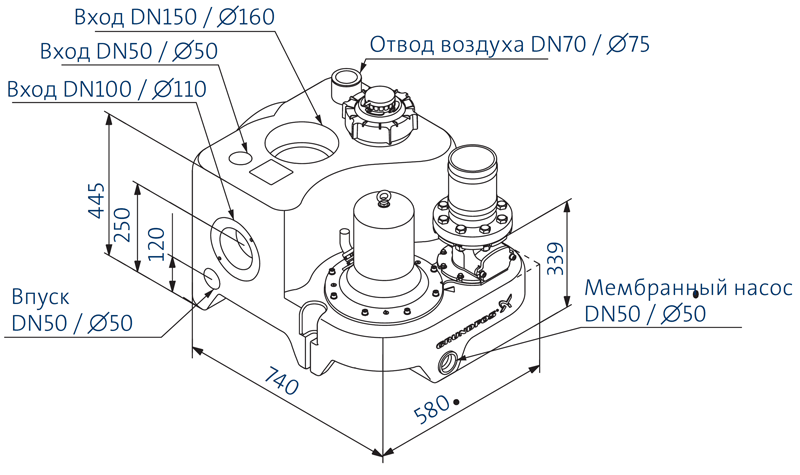

Габаритные и присоединительные размеры установок Grundfos Multilift M

Канализационные насосные установки Grundfos Multilift M
Канализационные насосные установки Grundfos Multilift M

Документация

Дренажные насосы Grundfos KPC
Каталог
Канализационные насосные установки Grundfos Multilift M
Инструкция
Канализационные насосные установки Grundfos Multilift MSS
Брошюра
Канализационные насосные установки Grundfos Multilift MSS
Опросный лист

Шкафы управления канализационных насосных станций Grundfos Multilift M

Шкафы управления установки Multilift имеют широкий диапазон полезных функций, которые облегчают эксплуатацию и сервисное обслуживание, в том числе журнал отказов, который позволяет быстро определить причину любой проблемы. В состав модели Multilift M входит шкаф управления Grundfos Control LC 221.

  • Контроллер с меню и интерфейсом для дальнейших обновлений
  • Автоматический пуск и останов насоса
  • 2-дюймовый ЖК-дисплей с подсветкой
  • Индикация статуса работы: журнал отказов, настройки, интервалы, время работы, датчик, уровень воды, работающий электродвигатель
  • Защита от несанкционированного использования с помощью блокировки рабочей панели и ручного переключателя
Канализационные насосные установки Grundfos Multilift M
  • Защита от «сухого» хода
  • Встроенное устройство сигнализации с резервной батареей (опция)
  • Выбор уровней пуска через меню
  • Встроенный счетчик импульсов и часов
  • Журнал отказов на последние 20 случаев
  • Полная защита двигателя с помощью термо- и электронного контроля
  • Интерфейс Genibus, который соединяется с магистральной системой для систем управления зданием и для дистанционного управления установкой
  • Ежедневное рабочее испытание с проверкой системы
  • Управление датчиком уровня в реальном времени
  • Несколько типов альтернативных соединений датчика уровня (опция)
  • Внешний вход для дополнительного поплавкового переключателя, например, для датчика влажности
  • Резерв < 8 В
  • Встроенные конденсаторы на всех однофазных установках
  • Удобная конструкция панели

Схема монтажа и принадлежности для канализационных насосных станций Grundfos Multilift M

Канализационные насосные установки Grundfos Multilift M

Поз.

Рисунок

Описание

Габариты

Артикул

1

Канализационные насосные установки Grundfos Multilift M

Шиберная задвижка из ПВХ, DN100

уст. длина: 130 мм
высота: 375мм
соед. муфта: ∅110 мм

96615831

2

Канализационные насосные установки Grundfos Multilift M

Клиновая задвижка
DN80, чугун, эпоксидное
покрытие

уст. длина: 180 мм
высота: 300мм
соединительный: фланец
PN10

96002011

5

Канализационные насосные установки Grundfos Multilift M

Задвижка DN32, латунь

длина: 76 мм, соед.: Rp
1 1/4”

00ID0918

6

Канализационные насосные установки Grundfos Multilift M

Гибкое соединение
с хомутами для
дополнительных
соединений и входов

DN 32 – длина: 150 мм,
внутр.-∅42 мм

91071645

7

Канализационные насосные установки Grundfos Multilift M

Ручной мембранный насос

уст. длина: 423 мм,
ширина: 215 мм,
соед.: Rp 1 1/2”

96003721

8

См. модели Unilift CC…A1, Unilift KP…A1

См. модели Unilift CC…A1, Unilift KP…A1

См. модели Unilift CC…A1, Unilift KP…A1

См. модели Unilift CC…A1, Unilift KP…A1

9

Канализационные насосные установки Grundfos Multilift M

Обратный клапан для
ручного мембранного
насоса, пластик

длина: 90 мм, высота:
90 мм,
соед.: Rp 1 1/4”

96005308

11

Канализационные насосные установки Grundfos Multilift M

Уплотнение для
дополнительного
стандартного входа

DN100,
внутр.-∅110 мм

97726942

11a

Канализационные насосные установки Grundfos Multilift M

Уплотнение для
дополнительного
стандартного входа

DN150,
внутр.-∅160 мм

96636544

11c

Канализационные насосные установки Grundfos Multilift M

Поворотный диск
приемного патрубка с
уплотнением (для замены)

DN150/
внутр.-∅160 мм

98079681

11d

Канализационные насосные установки Grundfos Multilift M

Уплотнение для
дополнительного
входа

DN50/
внутр.-∅48-50 мм

98079669

14

Канализационные насосные установки Grundfos Multilift M

Монтажный комплект
(оцинкованные болты,
гайки, прокладка)

DN80

96001999

15

Канализационные насосные установки Grundfos Multilift M

Аккумуляторная батарея со
штекером для LC221

9 В

96002520

16

Канализационные насосные установки Grundfos Multilift M

Проблесковый маячок

1 x23 0 В, 50 Гц

91075516

17

Канализационные насосные установки Grundfos Multilift M

Звуковой сигнал

Для наружного монтажа, 1 × 230 В, 50 Гц

62500021

17

Канализационные насосные установки Grundfos Multilift M

Звуковой сигнал

Для монтажа внутри помещения, 1 × 230 В, 50 Гц

62500022

18

Канализационные насосные установки Grundfos Multilift M

Поплавковый выключатель
SAS

Длина кабеля 5 м , 250 В

00ID7805

19

Канализационные насосные установки Grundfos Multilift M

Внешний сетевой
переключатель для
силового кабеля

до 25 A

96002511

Видео по продукту

Модели и подробные характеристики

ВНЕШНИЙ ВИД

АРТИКУЛ

МАРКА

ЦЕНА

СРОК ПОСТАВКИ

Канализационные насосные установки Grundfos Multilift M

97901064

Канализационная насосная установка Grundfos Multilift M.12.1.4 1x230V

163112 руб.

до 1 недели

Канализационные насосные установки Grundfos Multilift M

97901065

Канализационная насосная установка Grundfos Multilift M.12.3.4 3x400V

163112 руб.

по запросу

Канализационные насосные установки Grundfos Multilift M

97901066

Канализационная насосная установка Grundfos Multilift M.15.1.4 1x230V

178388 руб.

по запросу

Канализационные насосные установки Grundfos Multilift M

97901067

Канализационная насосная установка Grundfos Multilift M.15.3.4 3x400V

178388 руб.

по запросу

Канализационные насосные установки Grundfos Multilift M

97901068

Канализационная насосная установка Grundfos Multilift M.22.3.4 3x400V

190850 руб.

по запросу

Канализационные насосные установки Grundfos Multilift M

97901070

Канализационная насосная установка Grundfos Multilift M.24.3.2 3x400V

205824 руб.

по запросу

Канализационные насосные установки Grundfos Multilift M

97901072

Канализационная насосная установка Grundfos Multilift M.32.3.2 3x400V

223261 руб.

по запросу

Канализационные насосные установки Grundfos Multilift M

97901074

Канализационная насосная установка Grundfos Multilift M.38.3.2 3x400V

241703 руб.

по запросу

Канализационные насосные установки Grundfos Multilift M

97901076

Канализационная насосная установка Grundfos Multilift M.12.1.4 1x230V 10m

169745 руб.

по запросу

Канализационные насосные установки Grundfos Multilift M

97901077

Канализационная насосная установка Grundfos Multilift M.12.3.4 3x400V 10m

169745 руб.

по запросу

Канализационные насосные установки Grundfos Multilift M

97901078

Канализационная насосная установка Grundfos Multilift M.15.1.4 1x230V 10m

187935 руб.

по запросу

Канализационные насосные установки Grundfos Multilift M

97901079

Канализационная насосная установка Grundfos Multilift M.15.3.4 3x400V 10m

187935 руб.

по запросу

Канализационные насосные установки Grundfos Multilift M

97901080

Канализационная насосная установка Grundfos Multilift M.22.3.4 3x400V 10m

201955 руб.

по запросу

Канализационные насосные установки Grundfos Multilift M

97901081

Канализационная насосная установка Grundfos Multilift M.24.3.2 3x400V 10m

214166 руб.

по запросу

Канализационные насосные установки Grundfos Multilift M

97901082

Канализационная насосная установка Grundfos Multilift M.32.3.2 3x400V 10m

232607 руб.

по запросу

Канализационные насосные установки Grundfos Multilift M

97901083

Канализационная насосная установка Grundfos Multilift M.38.3.2 3x400V 10m

246024 руб.

по запросу
