Дренажные насосы Grundfos DP

  • Подача до 45 м3/ч;
  • Напор до 25 м;
  • Темп-ра перекач. жидкости от 0 С до +40 С;
Дренажные насосы Grundfos DP

Описание

Область применения

Дренажные насосы Grundfos DP предназначены для перекачивания бытовых и промышленных стоков. Насос оборудован многолопастным полуоткрытым рабочим колесом для свободного прохода включений 10 мм и подходит для перекачивания дренажных и поверхностных вод, перекачивания подземных вод, отведения вод без волокнистых включений в промышленных процессах. Компактная конструкция делает насос пригодным как для стационарной, так и для мобильной эксплуатации. Насос является погружным насосом, изготовленным из чугуна, со встроенным погружным 1-фазным электродвигателем. Насос имеет промежуточную масляную камеру, предварительно заполненную специальным нетоксичным маслом. Насос оснащён кабельным штепселем, что облегчает его разборку. Штепсель герметизирован полиуретаном, что препятствует попаданию воды в электродвигатель. Хомут между корпусом насоса и электродвигателем облегчает процедуру сборки/разборки. Осмотр насоса можно выполнять на месте эксплуатации без использования специальных инструментов. Насос оснащён двойным торцевым уплотнением вала в уникальном картриджевом исполнении. Это позволяет очень быстро заменять торцевое уплотнение в рабочих условиях без каких-либо специальных инструментов. Кроме того, это исключает риск неправильного монтажа. Электродвигатель имеет изоляцию класса F и долговечные шарикоподшипники с глубокими дорожками качения с постоянной консистентной смазкой.

  • осушение и дренаж;
  • перекачивание сточных вод без фекалий;
  • промышленные сточные воды;
  • техническая и охлаждающая вода;
  • поверхностные стоки с абразивными включениями;
  • фонтаны;
  • приямки подземных автостоянок;
  • грунтовые воды;
  • опорожнение резервуаров, емкостей.

Преимущества дренажных насосов Grundfos DP

  • высокоэффективное полуоткрытое многоканальное рабочее колесо;
  • герметичный кабельный ввод из коррозионностойкого полиамида;
  • насосная часть и электродвигатель соединены с помощью хомута, это облегчает обслуживание;
  • картриджевое уплотнение вала;
  • регулируемый зазор рабочего колеса;
  • автоматическое муфтовое соединение SmartSeal;
  • температурная защита электродвигателя;
  • модульная конструкция;
  • подшипники для работы в тяжелых условиях смазаны на весь срок эксплуатации;
  • возможность эксплуатации с частотным преобразователем;
  • электродвигатели во взрывозащищенном исполнении по ATEX для эксплуатации в потенциально взрывоопасных средах.

Технические характеристики дренажных насосов Grundfos DP

Мощность

от 0,9 до 2,6 кВт

Материалы

Чугун/нержавеющая сталь

Присоединение

Резьба Rp 2″ или фланец DN65

Макс. размер твердых включений

10 мм

Макс. число пусков в час

30

Длина кабеля

10 метров

Номинальная частота

50 Гц

Степень защиты

IP68

Класс изоляции

F

Рабочие характеристики дренажных насосов Grundfos DP

Режимы работы

Дренажные насосы Grundfos DP

В данном режиме насос может работать непрерывно без остановки для охлаждения. При полном погружении насос в достаточной степени охлаждается окружающей его жидкостью.

Режим работы S3 означает серию идентичных рабочих циклов (TC) с постоянной нагрузкой, чередующихся с перерывами в работе. Во время цикла не достигается теплового равновесия

Условное типовое обозначение Grundfos DP

Стандартное исполнение

Исполнение Autoadapt

Дренажные насосы Grundfos DP
Дренажные насосы Grundfos DP

Материалы насосов Grundfos DP

Документация

Дренажные насосы Grundfos DP

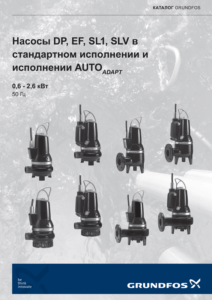

Каталог
Дренажные насосы Grundfos DP

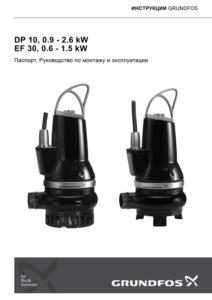

Инструкция
Дренажные насосы Grundfos DP

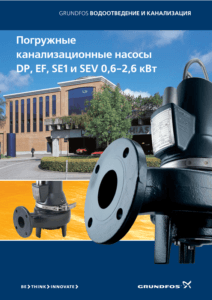

Брошюра
Дренажные насосы Grundfos DP
Опросный лист

Варианты монтажа дренажных насосов Grundfos DP

Дренажные и канализационные насосы Grundfos могут устанавливаться для стационарной работы как с помощью жесткого крепления к трубопроводу, так и с помощью автоматической трубной муфты на направляющих. Последний способ монтажа позволит вам быстро установить насос и достать его из колодца в случае необходимости.
Кроме того, возможен и переносной вариант эксплуатации, в этом случае насос свободно устанавливается в колодце.

При таком способе монтажа колено-основание фиксируется на дне колодца, а насос опускается в колодец по направляющим. Насос автоматически стыкуется с фланцем основания при помощи соединения SmartSeal, установленного на фланце напорного патрубка насоса. Такое соединение полностью герметично, и поэтому эффективность работы системы в целом
повышается. Кроме того, сокращается время монтажа насоса.Дренажные насосы Grundfos DP

Альтернативный способ установки — свободный — на жестком или гибком трубопроводе или основании. В этом случае насос опускается в колодец при помощи цепи.
Дренажные насосы Grundfos DP

Дренажные и канализационные насосы Grundfos оснащены удобной ручкой, что делает возможным их использование для переносной эксплуатации.
Дренажные насосы Grundfos DP

Схема управления дренажными насосами Grundfos DP

Одно-насосная станция с двумя поплавками

Grundfos SEG
Grundfos SEG

Управление насосом осуществляется в функции уровня воды в коллекторном колодце

  • Если поплавковый выключатель поз.1 регистрирует наличие воды, происходит включение насоса;
  • Если поплавковый выключатель поз.1 уже не регистрирует наличие воды, происходит выключение насоса;
  • Верхний поплавковый выключатель поз.2 служит для подачи аварийного сигнала опасности затопления;

Двух-насосная станция с тремя поплавками

Grundfos SEG
Grundfos SEG

Управление насосом осуществляется в функции уровня воды в коллекторном колодце

  • Если наличие воды регистрирует поплавковый выключатель поз.1, то включается первый насос;
  • Если наличие воды регистрирует поплавковый выключатель поз.2, то включается следующий насос;
  • Если поплавковый выключатель поз.1 не регистрирует наличие жидкости, оба насоса отключаются;
  • Самый верхний поплавковый выключатель поз.3 активирует подачу аварийного сигнала опасности затопления.

Модели и подробные характеристики

ВНЕШНИЙ ВИД

АРТИКУЛ

МАРКА

ЦЕНА

СРОК ПОСТАВКИ

Дренажные насосы Grundfos DP

96104200

Дренажный насос Grundfos DP10.50.09.2.1.502

85325 руб.

по запросу

Дренажные насосы Grundfos DP

96104204

Дренажный насос Grundfos DP10.50.09.2.50B

85325 руб.

по запросу

Дренажные насосы Grundfos DP

96104201

Дренажный насос Grundfos DP10.50.09.Eх.2.1.502

94370 руб.

по запросу

Дренажные насосы Grundfos DP

96104205

Дренажный насос Grundfos DP10.50.09.Eх.2.50B

94370 руб.

по запросу

Дренажные насосы Grundfos DP

96104208

Дренажный насос Grundfos DP10.50.15.2.50B

97083 руб.

по запросу

Дренажные насосы Grundfos DP

96104209

Дренажный насос Grundfos DP10.50.15.Eх.2.50B

106128 руб.

по запросу

Дренажные насосы Grundfos DP

96106542

Дренажный насос Grundfos DP10.65.26.2.50B

115475 руб.

по запросу

Дренажные насосы Grundfos DP

96106543

Дренажный насос Grundfos DP10.65.26.Eх.2.50B

124469 руб.

по запросу

Дренажные насосы Grundfos DP

96104202

Дренажный насос Grundfos DP10.50.09.A.2.1.502

104922 руб.

по запросу

Дренажные насосы Grundfos DP

96104206

Дренажный насос Grundfos DP10.50.09.A.2.50B

104922 руб.

по запросу

Дренажные насосы Grundfos DP

96104210

Дренажный насос Grundfos DP10.50.15.A.2.50B

116630 руб.

по запросу

Дренажные насосы Grundfos DP

96106544

Дренажный насос Grundfos DP10.65.26.A.2.50B

135072 руб.

по запросу

Дренажные насосы Grundfos DP

96877476

Дренажный насос Grundfos DP10.50.09.E.2.1.502

123414 руб.

по запросу

Дренажные насосы Grundfos DP

96877479

Дренажный насос Grundfos DP10.50.09.E.Ex.2.1.502

135273 руб.

по запросу

Дренажные насосы Grundfos DP

96877478

Дренажный насос Grundfos DP10.50.09.E.2.50B

123414 руб.

по запросу

Дренажные насосы Grundfos DP

96877502

Дренажный насос Grundfos DP10.50.09.E.Ex.2.50B

135273 руб.

по запросу

Дренажные насосы Grundfos DP

96877503

Дренажный насос Grundfos DP10.50.15.E.2.50B

134117 руб.

по запросу

Дренажные насосы Grundfos DP

96877504

Дренажный насос Grundfos DP10.50.15.E.Ex.2.50B

146077 руб.

по запросу

Дренажные насосы Grundfos DP

96877506

Дренажный насос Grundfos DP10.65.26.E.2.50B

155273 руб.

по запросу

Дренажные насосы Grundfos DP

96877507

Дренажный насос Grundfos DP10.65.26.E.Ex.2.50B

167383 руб.

по запросу

Вся информация на сайте о товарах и ценах носит справочный характер и не является публичной офертой. Пожалуйста, уточняйте интересующую Вас информацию у специалистов отдела продаж +7 (495) 766-96-18.

Дополнительные опции для заказа дренажных насосов Grundfos DP

  • Стандартный кабель длиной 15, 20, 25, 30, 40, 50 м.
  • Экранированный кабель длиной 15, 20, 25, 30, 40 м. м.
  • Уплотнительные кольца из FKM (стандартное исполнение – NBR).
  • Покраска наружных поверхностей в черный, красный, иной цвет.
  • Покрытие наружных поверхностей увеличенной толщины 300 или 450 мкм.
  • Реле влажности в полости электродвигателя.
  • Специальная или дополнительная заводская табличка.

С полным перечнем дополнительных опций Вы можете ознакомиться по ссылке.

Принадлежности для дренажных насосов Grundfos DP

Циркуляционные насосы Grundfos MAGNA1
Bluetooth модуль Grundfos MI301 для устройств на базе Android или Apple iOS, артикул 98046408
Погружные скважинные насосы Grundfos SP
Интерфейсы передачи данных Grundfos CIU
Дренажные насосы Grundfos DP
Муфта Storz для шланга со стороны насоса Grundfos Rp 2", артикул 96001982
Дренажные насосы Grundfos DP
Шаровый обратный клапан Grundfos с винтом для удаления воздуха Rp 2, артикул 96002002
Дренажные насосы Grundfos DP
Клиновая задвижка Grundfos, латунь, Rp 2”, артикул 96002005
Дренажные насосы Grundfos DP
Ниппель шестигранный из оцинкованной стали Grundfos R 2, артикул 96001993
Дренажные насосы Grundfos DP
Колено 90°, оцинкованная сталь, ВР-ВР Rp 2, Grundfos, артикул 96001990
Дренажные насосы Grundfos DP
Система автоматической трубной муфты Grundfos, чугун, Rp 2-Rp 2, артикул 97644486
Дренажные насосы Grundfos DP
Подъёмная цепь с карабином из нерж. стали Grundfos, до 320 кг, длина 6 м, артикул 98989668

Смотреть все доступные принадлежности для погружных дренажных насосов Grundfos DP…
