Дозировочные насосы Grundfos DMH

  • Подача до 1500 л/ч;
    с двумя головками до 2х1500 л/ч;
  • Давление до 200 бар;
  • Глубина регулирования 1:10
  • Темп-ра перекач. жидкости до +90 С;
Дозировочные насосы Grundfos DMH

Описание

Область применения

Насосы-дозаторы серии Grundfos DMH представляет собой объёмные гидромеханические мембранные дозировочные насосы. Посредством системы «редуктор-эксцентрик-толкатель» мембрана механически соединяется с электродвигателем. Объём дозирования регулируется изменением длины хода толкателя с помощью ручки регулировки хода в диапазоне 1:10. Проточная часть состоит из дозирующей головки, мембраны с тефлоновым покрытием и шаровых клапанов. Насосы этого ряда отличаются универсальностью, которая выражается в широком рабочем диапазоне, возможности выбрать типоразмер дозирующей головки, материал и принадлежности. Дозировочный насос DMH сертифицирован по ATEX RL 94/9/EC для неэлектрических материалов. Исполнения двигателей EEx e и EEx d, используемые Grundfos/Alldos, сертифицированы производителями по ATEX для электрических материалов. На шильдике взрывозащищенных дозировочных насосов Grundfos DMH имеется маркировка ATEX. Насосы с вариантом управления AR имеют микропроцессорный электронный блок Etron Profi, закрепленный на электродвигателе.

Высокоточное комплексное решение

  • водоподготовка и очистка сточных вод;
  • техническая вода;
  • пищевая промышленность и производство
    напитков;
  • ультрафильтрации и обратный осмос;
  • целлюлозно-бумажная промышленность;
  • котельные и энергетика;
  • обеззараживание и коррекция pH.

Режимы работы

  • Ручное управление (регулирование длины хода)
  • Сервомотор
  • Электродвигатель с ручным управление (внешний частотный преобразователь)
  • Управление скоростью электродвигателя с помощью встроенного частотного преобразователя
  • Блок управления AR (частота хода, импульсный и аналоговый сигнал)

Преимущества дозировочных насосов Grundfos DMH

Дозировочные насосы серии DMH представляет ряд современных высоконадежных гидромеханических дозировочных насосов, состоящий из 87 типовых модификаций, сгруппированных в две серии 25Х (6 базовых моделей) и 28Х (7 базовых моделей). Насосы разработаны для случаев, когда необходимо дозирование в широком рабочем диапазоне производительности при достаточно высоком давлении. Насосы DMH обеспечивают точность дозирования в пределах +/- 1% от расчетного значения расхода, поэтому при решении комплексных задач и интегрировании в технологические процессы предпочтение отдается именно DMH. Надежность, долгосрочный ресурс и простота в обслуживании и эксплуатации, подтверждаются заказчиками по всему миру. Это позволяет отнести данный тип насосов к одним из лучших в своем классе и предоставляет возможность оптимально подойти к решению самых различных задач.

Насосы DMH поставляются в самых различных вариантах исполнения, практически для любых областей применения. Например, вы можете выбрать электрический или пневматический серводвигатель (в качестве опции поставляется частотный преобразователь). Вы можете выбрать дозирующие головки с электрическим подогревом или оборудовать насос двойной диафрагмой с датчиком повреждения (протечки). Если вы сомневаетесь в правильности своего выбора, обратитесь к нашим специалистам и они помогут подобрать насос для Вашей задачи.

Система защиты диафрагмы AMS защищает насос и систему дозирования в целом от резких скачков давления, например в случаях засорения напорной линии. Аналогичным образом предохранительные клапаны защищают насос от избыточного давления в системе.

Точнейшая настройка длины хода с помощью шкалы верньера, позволяет дозировать реагент с погрешностью всего ±1%

Насосы DMH могут использоваться почти для любой рабочей среды. Они оснащены диафрагмами Teflon®, детали насосов, контактирующие с перекачиваемым реагентом, могут быть изготовлены из материалов, которые подходят, практически, для любых задач дозирования.

Насосы серии Grundfos DMH обладают рядом преимуществ, которые позволяют использовать их для выполнения сложных задач в области нефтеперерабатывающей промышленности: несколько моделей были разработаны и одобрены для данной области применения в соответствии с API 675.

Насосы Grundfos серии DMH, имеющие исполнение с двумя дозировочными головками, позволяют дозировать две различных жидкости с одинаковой производительностью, или перекачивать один тип жидкости с удвоенной производительностью без потери точности дозирования.

Технические характеристики насосов-дозаторов Grundfos DMH

Мембрана

Одинарная, PTFE

Точность дозирования

± 1%

Температура
перекачиваемой жидкости

Материал – PP/PVC: 0 ... +40 °С;
материал – PVDF: -10 ... +60 °С;
материал – SS: -10 ... +100 °С

Температура
окружающей среды

0 ... +40 °С

Присоединения

«4» – цанга под шланг 6/9 мм;
«A» – втулка с внутр. резьбой Rp ¼";
«A1» – втулка с внутр. резьбой Rp ¾";
«A2» – втулка с внутр. резьбой Rp 1 ¼";
«B1» – цанга под шланг 6/12 мм, втулка под вклейку труб PVC 10/12 мм;
«B2» – штуцер под шланг 13/20 мм, втулка под вклейку труб PVC 20/25 мм;
«B4» – втулка под приварку труб PP 20/25 мм;
«B5» – втулка под приварку труб PP 32/40 мм;
«B8» – втулка под вклейку труб PVC 32/40 мм;
«B9» – штуцер под шланг 19/27 мм;
«С1» – фланец DN32, ответный воротниковый фланец DN32 под приварку труб SS 1 ¼";
«U4» – втулки под приварку труб PP и вклейку труб PVC 32/40 мм

Тип двигателя

Асинхронный

Номинальное напряжение

3 х 230D/400Y В

Номинальная частота

50/60 Гц

Степень защиты

IP65

Кабель

Отсутствует

Варианты управления

B, AR

Макс. вязкость

100 МПа•с

Макс. высота всасывания

1 м

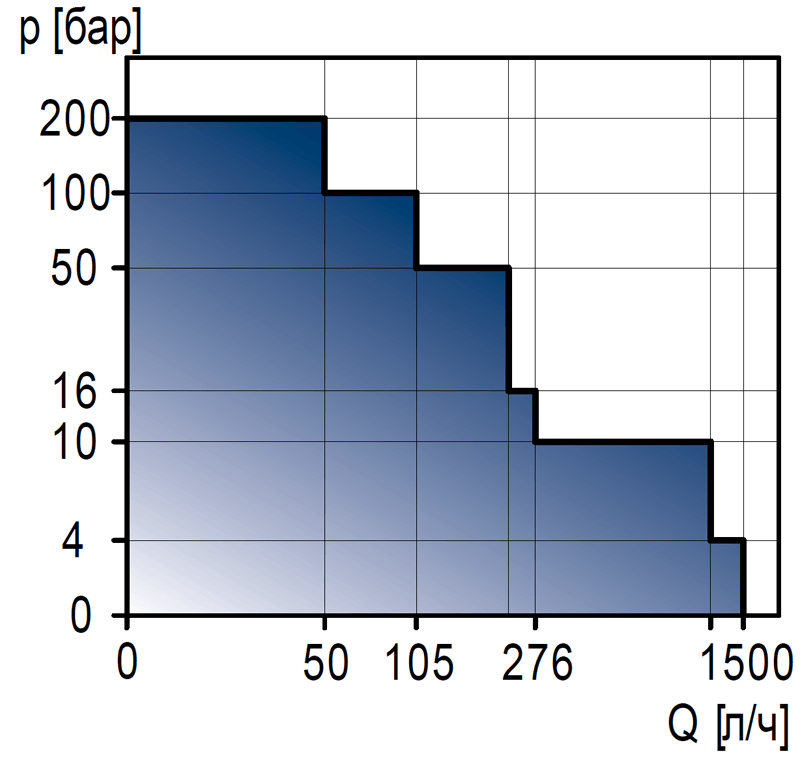

Рабочие характеристики дозировочных насосов Grundfos DMH

Условное типовое обозначение дозирующих насосов Grundfos DMH

Скачать расшифровку типового обозначения можно по ссылке.

Дозировочные насосы Grundfos DMX

Материалы насосов Grundfos DMH

Дозировочные насосы Grundfos DMH

Дозировочные насосы Grundfos DMH

Дозировочные насосы Grundfos DMH

Дозировочные насосы Grundfos DMH

Дозировочные насосы Grundfos DMH

Дозировочные насосы Grundfos DMH

Дозировочные насосы Grundfos DMH

Дозировочные насосы Grundfos DMH

Дозировочные насосы Grundfos DMH

Дозировочные насосы Grundfos DMH

Дозировочные насосы Grundfos DMH

Дозировочные насосы Grundfos DMH

Дозировочные насосы Grundfos DMH

Дозировочные насосы Grundfos DMH

Дозировочные насосы Grundfos DMH

Дозировочные насосы Grundfos DMH

Документация

Дозировочные насосы Grundfos DME
Каталог
Дозировочные насосы Grundfos DMH
Инструкция
Дозировочные насосы Grundfos DME
Брошюра
Дозировочные насосы Grundfos DDA
Опросный лист

Типовая схема обвязки дозирующих насосов Grundfos DMH

Подробную информацию о принадлежностях, которые представлены на схеме см. в разделе Принадлежности для дозировочных насосов Grundfos.

Дозировочные насосы Grundfos DME
Дозировочные насосы Grundfos DME
Дозировочные насосы Grundfos DME

Перекачиваемые жидкости

Информацию по стойкости материалов насосов-дозаторов Grundfos к различным реагентам можно посмотреть по ссылке. Если Вы не нашли в таблице нужную жидкость, перейдите в раздел “Насосы по перекачиваемой жидкости”, заполните опросный лист или свяжитесь с нашими специалистами.

Видео по продукту

Модели и подробные характеристики

ВНЕШНИЙ ВИД

АРТИКУЛ

МАРКА

ЦЕНА

СРОК ПОСТАВКИ

Дозировочные насосы Grundfos DMH

96722524

Дозировочный насос Grundfos DMH 5,0-10 B-PVC/V/G-X-E1B1B1

142354 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293623

Дозировочный насос Grundfos DMH 5,0-10 B-PP/E/T-X-E144

143119 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293624

Дозировочный насос Grundfos DMH 5,0-10 B-SS/V/SS-X-E1AA

175568 руб.

по запросу

Дозировочные насосы Grundfos DMH

96686294

Дозировочный насос Grundfos DMH 13-10 B-PVC/V/G-X-E1B1B1

142163 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293625

Дозировочный насос Grundfos DMH 13-10 B-PP/E/T-X-E144

142928 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293626

Дозировочный насос Grundfos DMH 13-10 B-SS/V/SS-X-E1AA

175440 руб.

по запросу

Дозировочные насосы Grundfos DMH

96722194

Дозировочный насос Grundfos DMH 24-10 B-PVC/V/G-X-E1B1B1

142163 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293627

Дозировочный насос Grundfos DMH 24-10 B-PP/E/T-X-E144

142928 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293628

Дозировочный насос Grundfos DMH 24-10 B-SS/V/SS-X-E1AA

175440 руб.

по запросу

Дозировочные насосы Grundfos DMH

96639979

Дозировочный насос Grundfos DMH 37-10 B-PVC/V/G-X-E1B1B1

147390 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293629

Дозировочный насос Grundfos DMH 37-10 B-PP/E/T-X-E144

147964 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293630

Дозировочный насос Grundfos DMH 37-10 B-SS/V/SS-X-E1AA

180604 руб.

по запросу

Дозировочные насосы Grundfos DMH

96686730

Дозировочный насос Grundfos DMH 46-10 B-PVC/V/G-X-E1B1B1

144840 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293631

Дозировочный насос Grundfos DMH 46-10 B-PP/E/T-X-E144

145478 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293632

Дозировочный насос Grundfos DMH 46-10 B-SS/V/SS-X-E1AA

178054 руб.

по запросу

Дозировочные насосы Grundfos DMH

96686861

Дозировочный насос Grundfos DMH 67-10 B-PVC/V/G-X-E1B2B2

174803 руб.

по запросу

Дозировочные насосы Grundfos DMH

95727676

Дозировочный насос Grundfos DMH 67-10 B-PP/E/T-X-E1B4B4

172890 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293634

Дозировочный насос Grundfos DMH 67-10 B-SS/V/SS-X-E1A1A1

226249 руб.

по запросу

Дозировочные насосы Grundfos DMH

96723492

Дозировочный насос Grundfos DMH 100-10 B-PVC/V/G-X-E1B2B2

176588 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293635

Дозировочный насос Grundfos DMH 100-10 B-PP/E/T-X-E1B9B9

173974 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293636

Дозировочный насос Grundfos DMH 100-10 B-SS/V/SS-X-E1A1A1

227970 руб.

по запросу

Дозировочные насосы Grundfos DMH

96686958

Дозировочный насос Grundfos DMH 143-10 B-PVC/V/G-X-E1B2B2

421260 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293637

Дозировочный насос Grundfos DMH 143-10 B-PP/E/T-X-E1B9B9

408510 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293638

Дозировочный насос Grundfos DMH 143-10 B-SS/V/SS-X-E1A1A1

467861 руб.

по запросу

Дозировочные насосы Grundfos DMH

96687022

Дозировочный насос Grundfos DMH 213-10 B-PVC/V/G-X-E1B2B2

415969 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293639

Дозировочный насос Grundfos DMH 213-10 B-PP/E/T-X-E1B9B9

403346 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293640

Дозировочный насос Grundfos DMH 213-10 B-SS/V/SS-X-E1A1A1

462698 руб.

по запросу

Дозировочные насосы Grundfos DMH

96693506

Дозировочный насос Grundfos DMH 291-10 B-PVC/V/G-X-E1B2B2

417435 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293641

Дозировочный насос Grundfos DMH 291-10 B-PP/E/T-X-E1B9B9

404876 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293642

Дозировочный насос Grundfos DMH 291-10 B-SS/V/SS-X-E1A1A1

464291 руб.

по запросу

Дозировочные насосы Grundfos DMH

96687150

Дозировочный насос Grundfos DMH 332-10 B-PVC/V/G-X-E1B2B2

447334 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293643

Дозировочный насос Grundfos DMH 332-10 B-PP/E/T-X-E1B9B9

433373 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293644

Дозировочный насос Grundfos DMH 332-10 B-SS/V/SS-X-E1A1A1

545445 руб.

по запросу

Дозировочные насосы Grundfos DMH

96638698

Дозировочный насос Grundfos DMH 550-10 B-PVC/V/G-X-E7B2B8

472770 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293645

Дозировочный насос Grundfos DMH 550-10 B-PP/E/T-X-E7B9B5

463526 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293646

Дозировочный насос Grundfos DMH 550-10 B-SS/V/SS-X-E7A1C1

577001 руб.

по запросу

Дозировочные насосы Grundfos DMH

95729532

Дозировочный насос Grundfos DMH 770-10 B-PVC/V/G-X-X1B8B8GM

623411 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293647

Дозировочный насос Grundfos DMH 770-10 B-PP/E/G-X-X1B5B5GM

614168 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293648

Дозировочный насос Grundfos DMH 770-10 B-SS/V/SS-X-X1C1C1GM

744600 руб.

по запросу

Дозировочные насосы Grundfos DMH

95734638

Дозировочный насос Grundfos DMH 1150-10 B-PVC/V/G-X-X1B8B8GM

623730 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293649

Дозировочный насос Grundfos DMH 1150-10 B-PP/E/G-X-X1U4B5GM

616590 руб.

по запросу

Дозировочные насосы Grundfos DMH

96293650

Дозировочный насос Grundfos DMH 1150-10 B-SS/V/SS-X-X1C1C1GM

744983 руб.

по запросу

Вся информация на сайте о товарах и ценах носит справочный характер и не является публичной офертой. Пожалуйста, уточняйте интересующую Вас информацию у специалистов отдела продаж +7 (495) 766-96-18.
