Насос Grundfos DDA 7.5-16 FC-PP/V/C-F-31I001FG артикул: 97721977

Цифровой мембранный дозировочный насос Grundfos DDA 7.5-16 FC-PP/V/C-F-31I001FG, артикул: 97721977

[elementor-template id=»15025″]
Дозировочный насос Grundfos DDA 7.5-16 FC-PP/V/C-F-31I001FG, артикул: 97721977

Артикул: 97721977

Стоимость: 1896 1611,6 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 3,45 кг

Объем упаковки: 0,001 м3

Габариты упаковки (ДхШхВ), мм: 370х195х270

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos DDA 7.5-16 FC-PP/V/C-F-31I001FG, артикул: 97721977 — это компактный объемный, дозирующий насос с диафрагмой, двигателем с переменной скоростью вращения (двигатель PMS) и интеллектуальной электронной системой управления. Потребляет минимальное количество электроэнергии. Серия SMART Digital Dosing работает с полной длиной хода, чтобы обеспечить оптимальную точность, дозирования и всасывание даже для жидкостей с высокой вязкостью или дегазацией. Продолжительность каждого такта выпуска зависит от установки мощности, что обеспечивает оптимальный плавный и непрерывный расход. Монтажная панель обеспечивает быструю установку и обслуживание. Блок управления можно легко поворачивать в переднее, левое или правое положение. Колесо управления и разноцветная подсветка графического текстового ЖК-дисплей делают ввод в эксплуатацию интуитивно понятным. Элементы управления защищены прозрачной крышкой.

Дозирующая головка состоит из:

  • Тефлоновой мембраны, материал которой является универсальным, химически стойким и обеспечивает длительный срок службы.
  • Двойных шариковых (всасывающего и нагнетательного) клапанов для устранения перетечек жидкостей и максимальной точности дозирования.
  • Клапана деаэрации для удаления воздуха из дозирующей головки в момент пуска, что облегчает запуск насоса.

Режимы работы:

  • Ручное дозирование в мл / ч, л / ч или гал.

Импульсное управление в мл / импульс (с функцией памяти)

  • Аналоговое управление 0/4-20 мА (масштабируемое).
  • Режим работы «Партия» в мл, л или гал.
  • Таймер на основе функции «Партия» (дозирование по таймеру, недельным циклом).
  • Цифровое управление (GENIbus подготовлены для модулей Grundfos CIU).
  • Авто-деаэрация во время работы насоса в режиме ожидания, чтобы избежать аварии из-за воздушных пробок.
  • SlowMode (анти-кавитация), позволяет уменьшать частоту вращения двигателя на 50% (maximum flow: 60 л/ч) и 25%(maximum flow: 30 л/ч), например, высокой вязкостью или дегазации жидкостей.
  • Дисплей “Сервис” показывает, когда необходимо выполнить техобслуживание изнашиваемых деталей.
  • Два варианта блокировки клавиш в зависимости от уровня защиты для защиты насоса от несанкционированного доступа.
  • Дополнительная функция для отображения дополнительной информации, например, фактический ввод мА.
  • Счетчик для общего дозированного объема (сброс), часы работы и т.д.
  • Сохранять и загружать пользовательские настройки, а также изменять заводские настройки.

Сигнальные входы / выходы:

  • Вход для импульсов, аналоговый 0 / 4-20 мА и внешний останов.
  • Вход для сигнала низкого уровня и пустого резервуара.
  • Два беспотенциальных выходных реле для максимального 30 В переменного / постоянного тока (настраиваемый, например, сигнал тревоги, сигнал хода, дозировка насоса, таймер и т. Д.).
  • Выходной аналоговый 0 / 4-20 мА.
  • Интерфейс связи Fieldbus (GENIbus, для подключения преобразователя fieldbus Grundfos CIU).

См. подробное описание серии

Технические данные:

Расшифровка DDA 7.5-16 FC-PP/V/C-F-31I001F
Макс. производительность 7.5 л/ч
Макс. произ-ть с slow mode 50% 3.75 л/ч
Макс. произв-ть с slow mode 25% 1.88 л/ч
Минимальный расход 2.5 ml/h
Глубина регулировки 1:3000
Данные на фирменной табличке CE,CSA-US,EAC,RCM
Тип клапана Стандартный
макс. вязкость при 100% производи-ти 50 mPas
Макс. вязкость с slow mode 50% 1800 mPas
Макс. вязкость с slow mode 25% 2500 mPas
Точность дозирования 1 %

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -10 .. 45 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м?

Материалы:

Дозирующая головка PP (полипропилен)
Шарик клапана Керамика
Прокладка FKM

Данные электрооборудования:

Максимальная потребляемая мощность — P1 24 Вт
Частота питающей сети 50 Hz
Номинальное напряжение 1 x 100-240 В
Класс защиты (IEC 34-5) IP65 / NEMA 4X
Длина кабеля 1.5 м
Тип кабельной вилки EU
Пусковой ток 25A при 230В для 2мсек

Монтаж:

Диапазон температуры окружающей среды 0 .. 45 °C
Макс. рабочее давление 16 бар
Монтажный набор ДА
Тип установки 4/6 мм до 7,5 л/ч,16 бар
Вход насоса Hose 4/6 mm 3
Выход насоса Hose 4/6 mm 3
Макс. высота всасывания во время работы 6 м
Макс. высота всасывания при заливке 2 м

Управление:

Вариант управления FC
Панель управления монтируется на передней панели
Контроль уровня YES
Аналоговый вход 0/4-20 MA
Импульсное управление ДА
Внешний старт/стоп ДА
Аналоговый выход 0/4-20 MA
Аварийное реле 2
Протокол BUS ДА



Другое:

Нетто вес 2 кг
Брутто вес 3 кг
ЦВЕТ КРАСНЫЙ
Cтрана происхождения FR
ТН ВЭД ЕАЭС Код 8413504000

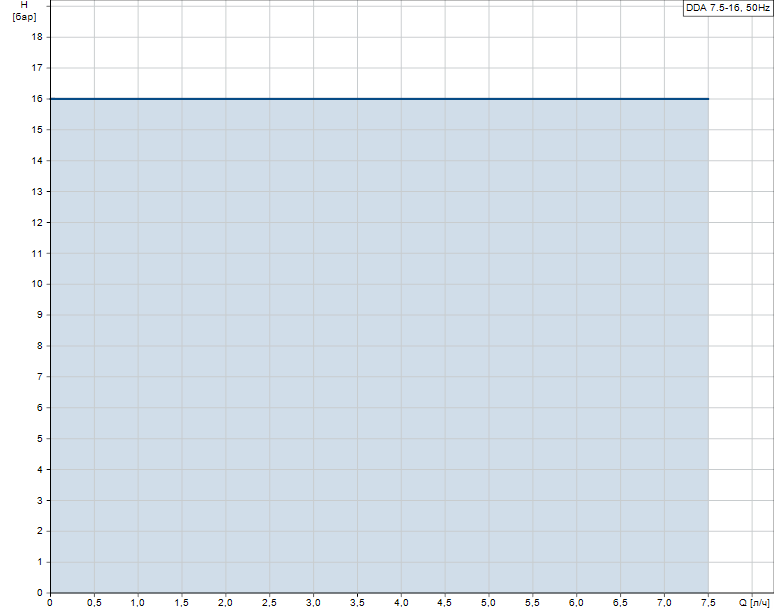

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos DDA 7.5-16 FC-PP/V/C-F-31I001FG артикул: 97721977

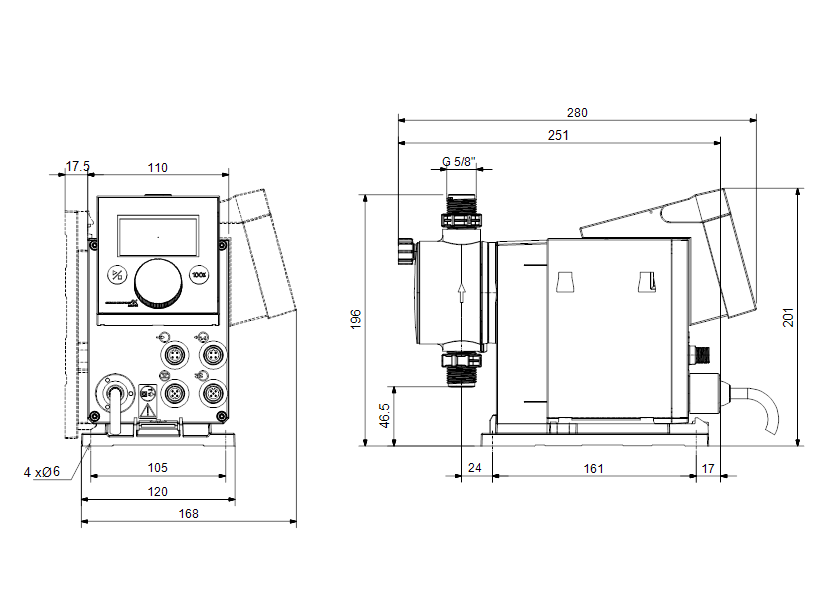

Габаритные размеры:

Габаритные размеры насоса Grundfos DDA 7.5-16 FC-PP/V/C-F-31I001FG артикул: 97721977

Деталировка:

Деталировка Grundfos DDA 7.5-16 FC-PP/V/C-F-31I001FG артикул: 97721977
Деталировка Grundfos DDA 7.5-16 FC-PP/V/C-F-31I001FG артикул: 97721977
