Дозировочные насосы Grundfos DDA
Описание
Область применения
Насосы-дозаторы Grundfos SMART Digital DDA представляют собой компактные объемные, дозирующие насосы с диафрагмой и переменной скоростью вращения (шаговый двигатель). Интеллектуальная электронная система управления потребляет минимальное количество электроэнергии. Особенностью дозировочных насосов SMART Digital является полный рабочий ход мембраны в процессе работы, что обеспечивает полноту всасывания при работе с вязкими жидкостями и жидкостями способными легко выделять газ. Производительность регулируется за счет скорости движения мембраны в период нагнетания, а не за счет ограничения объема жидкости в дозирующей головке. Быстросъемная монтажная плита с соединением позволяет монтировать насос в трех различных положениях без использования дополнительных принадлежностей. Блок управления можно легко поднять и повернуть в одно из трех положений: фронтальное, слева или справа. Колесо управления и разноцветная подсветка графического текстового ЖК-дисплея делают ввод в эксплуатацию интуитивно понятным. Элементы управления защищены прозрачной крышкой.
Высокоточное комплексное решение
- водоподготовка и очистка сточных вод;
- техническая вода;
- пищевая промышленность и производство
напитков; - ультрафильтрации и обратный осмос;
- целлюлозно-бумажная промышленность;
- котельные и энергетика;
- обеззараживание и коррекция pH.
Режимы работы
- Ручная регулировка частоты вращения
- Импульсное управление в мл/импульс
- Аналоговое управление 0/4-20 мА
- Управление партиями (на основе импульсов)
- Дозирование на базе таймера
- Недельный таймер дозирования
- Управление через Fieldbus
Преимущества дозировочных насосов Grundfos DDA
Простая и точная настройка. Понятный пользовательский интерфейс. Простое управление и отличный обзор даже на расстоянии – с дозирующим насосом DDA всегда легко работать! Интуитивно-понятное меню, колесо управления (принцип «поверни и нажми»), большой графический дисплей с применением концепции «светофора» в четырёх цветах. Больше 25 языков. Программируемое интуитивное управление экономит время и затраты – обеспечивая полную интеграцию во все технологические процессы.
Благодаря простому креплению на монтажной плите новый насос обладает большей вариативностью. Возможны три варианта установки насоса без использования дополнительных принадлежностей, таких как настенные кронштейны. Техническое обслуживание и замену насоса можно выполнить легко и быстро, просто защёлкнув насос или открепив одним движением. Блок управления можно легко поднять и повернуть в трех направлениях: фронтальное, слева или справа.
Глубина регулирования до 1:3000 с постоянным использованием 100 % длины хода. Широкий диапазон напряжения питания (100-240 В, 50 Гц), комбинированные соединения и другие характеристики позволяют максимально сократить число моделей и исполнений.
Микропроцессорное управления с интеллектуальным приводом гарантирует точное дозирование с низкой пульсацией, даже если насос дозирует высоковязкие и выделяющие газ жидкости. Неисправности, вызванные, например, пузырьками воздуха, быстро обнаруживаются системой FlowControl, которая не требуется техобслуживания, а затем отображаются в журнале аварий.
Автоматическое удаление воздуха, когда насос находится в резерве.
Автоматически подстраивает скорость дозирования под заданное значение.
Используется для передачи данных в промышленных системах автоматизации (SCADA, PLC), где требуются передовые функции управления и контроля.
Насосы-дозаторы Grundfos DDA имеют очень длительный срок службы и большие интервалы между циклами технического обслуживания, что значительно снижает затраты по жизненному циклу насоса и повышает уровень бесперебойности и надёжности дозирования. В случае необходимости выполнения обслуживания наши индивидуальные комплекты для технического обслуживания обеспечивают оптимальный уровень обслуживания, который позволяет насосам работать в наилучшем состоянии на протяжении многих лет.
Технические характеристики насосов-дозаторов Grundfos DDA
Параметр | DDA SMALL | DDA XXL |
|---|---|---|
Мембрана | Одинарная, TEFLON | Двойная, PTFE |
Точность дозирования | ± 1% | ± 1,5% |
Температура | -10 ... +45 °С | PVDF, SS: 0 … +50 °С; |
Температура | 0 ... +45 °С | 0 ... +45 °С |
Присоединения | «U2» – цанги под шланги 4/6, 6/9, 6/12, 9/12 мм; | «U3» – штуцер под шланги с внутр. диам. 19 или 20 мм и клеевое (PVC) или приварное (PVDF) |
Тип двигателя | Шаговый | Шаговый |
Номинальное напряжение | 1 х 110-240 В | 1 х 110-240 В |
Номинальная частота | 50/60 Гц | 50/60 Гц |
Степень защиты | IP65 | IP65 |
Кабель | 1,5 м со штекером SCHUKO | 1,5 м со штекером SCHUKO |
Варианты управления | AR, FC, FCM | AR, FCM |

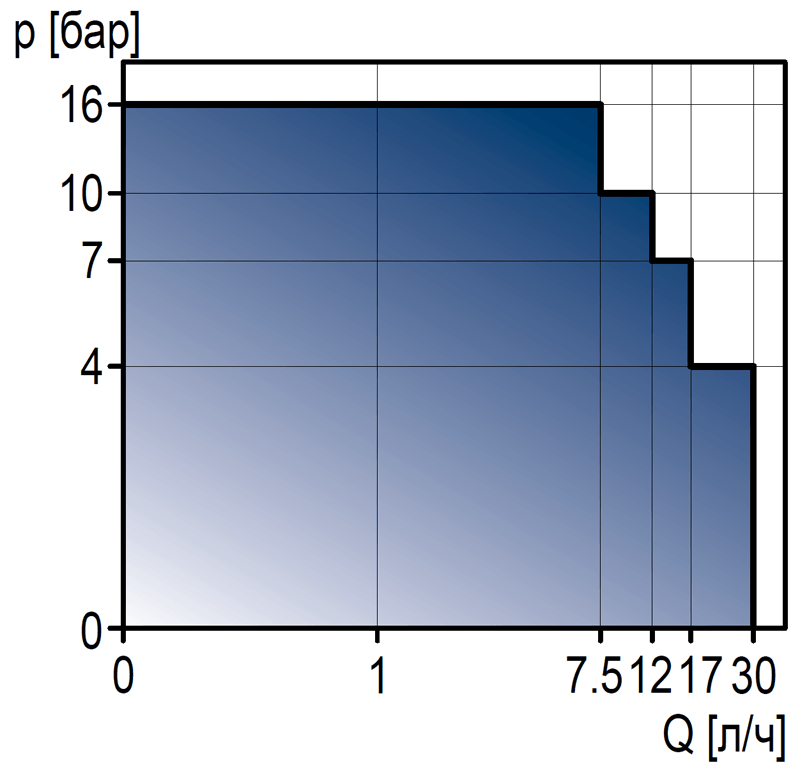

Рабочие характеристики дозировочных насосов Grundfos DDA
Условное типовое обозначение дозирующих насосов Grundfos DDA
Скачать расшифровку типового обозначения можно по ссылке.
Материалы насосов Grundfos DDA

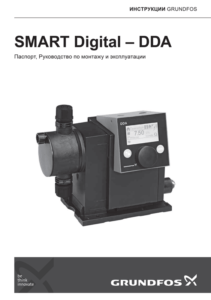

Документация
Функции насосов-дозаторов Grundfos DDA
Вариант управления | AR | FC | FCM |
|---|---|---|---|
| Авто-деаэрация во время простоя насоса | х | х | х |
| Система FlowControl с выборочной диагностикой неисправностей | х | х |
|
| Контроль давления (мин/макс) | х | х |
|
| Измерение расхода | х |
||
| AutoFlowAdapt - автоадаптация потока | х |
||
| SlowMode - медленный режим (защита от кавитации) | х | х | х |
| Режим калибровки | х | х | х |
| Масштабирование аналогового входа | х | х | х |
| Отображение сервисной информации | х | х | х |
| Настройка реле: аварийный сигнал, предупреждение, сигнал хода, дозирование насоса, импульсный сигнал | х | х | х |
| Настройка реле (дополнительно): цикл таймера, недельный таймер | х | х | х |
Типовая схема обвязки дозирующих насосов Grundfos DDA
Подробную информацию о принадлежностях, которые представлены на схеме см. в разделе Принадлежности для дозировочных насосов Grundfos.
Перекачиваемые жидкости
Информацию по стойкости материалов насосов-дозаторов Grundfos к различным реагентам можно посмотреть по ссылке. Если Вы не нашли в таблице нужную жидкость, перейдите в раздел «Насосы по перекачиваемой жидкости», заполните опросный лист или свяжитесь с нашими специалистами.
Видео по продукту
Модели и подробные характеристики
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
Цифровой мембранный дозировочный насос Grundfos DDA 7.5-16 FCM-SS/V/SS-F-32AAF, артикул: 98980914 | Стоимость: по запросу |
Срок поставки: по запросу | |
|
Цифровой мембранный дозировочный насос Grundfos DDA 7.5-16 FCM-SS/T/SS-F-31VVB, артикул: 97722457 | Стоимость: по запросу |
Срок поставки: по запросу | |
|
|
Цифровой мембранный дозировочный насос Grundfos DDA 7.5-16 FCM-SS/T/SS-F-31AAL, артикул: 98178840 | Стоимость: по запросу |
Срок поставки: по запросу | |
|
|
Цифровой мембранный дозировочный насос Grundfos DDA 7.5-16 FCM-SS/T/SS-F-31AAI, артикул: 97722866 | Стоимость: по запросу |
Срок поставки: по запросу | |
|
Цифровой мембранный дозировочный насос Grundfos DDA 7.5-16 FCM-SS/T/SS-F-31AAFG, артикул: 97722038 | Стоимость: 2937,6 2496,96 руб. с НДС |
Срок поставки: по запросу |
Вся информация на сайте о товарах и ценах носит справочный характер и не является публичной офертой. Пожалуйста, уточняйте интересующую Вас информацию у специалистов отдела продаж +7 (495) 542-61-73.
Принадлежности для дозировочных насосов Grundfos DDA
Смотреть все доступные принадлежности для дозировочных насосов Grundfos DDA…
