Насос Grundfos DDA 120-7 AR-SS-L/T/SS-F-31A1A артикул: 99159507

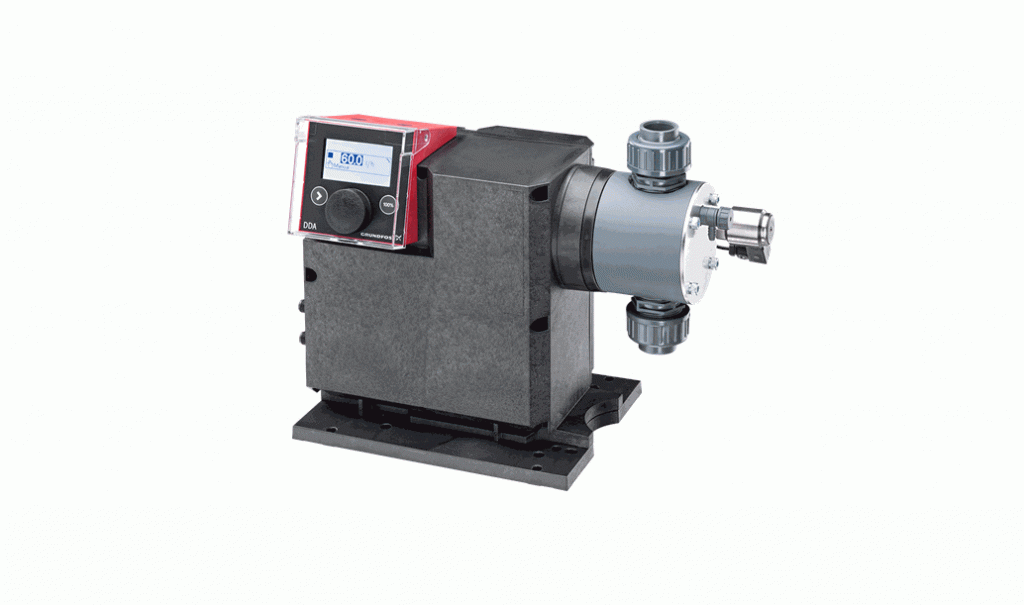

Цифровой мембранный дозировочный насос Grundfos DDA 120-7 AR-SS-L/T/SS-F-31A1A, артикул: 99159507

[elementor-template id=»15025″]
Цифровой мембранный дозировочный насос Grundfos DDA 120-7 AR-SS-L/T/SS-F-31A1A, артикул: 99159507

Артикул: 99159507

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos DDA 120-7 AR-SS-L/T/SS-F-31A1A, артикул: 99159507 — это компактный объемный, дозирующий насос с диафрагмой, двигателем с переменной скоростью вращения (двигатель PMS) и интеллектуальной электронной системой управления. Потребляет минимальное количество электроэнергии. Серия SMART Digital Dosing работает с полной длиной хода, чтобы обеспечить оптимальную точность, дозирования и всасывание даже для жидкостей с высокой вязкостью или дегазацией. Продолжительность каждого такта выпуска зависит от установки мощности, что обеспечивает оптимальный плавный и непрерывный расход. Монтажная панель обеспечивает быструю установку и обслуживание. Блок управления можно легко поворачивать в переднее, левое или правое положение. Колесо управления и разноцветная подсветка графического текстового ЖК-дисплей делают ввод в эксплуатацию интуитивно понятным. Элементы управления защищены прозрачной крышкой.

Дозирующая головка состоит из:

  • Тефлоновой мембраны, материал которой является универсальным, химически стойким и обеспечивает длительный срок службы.
  • Двойных шариковых (всасывающего и нагнетательного) клапанов для устранения перетечек жидкостей и максимальной точности дозирования.
  • Клапана деаэрации для удаления воздуха из дозирующей головки в момент пуска, что облегчает запуск насоса.

Режимы работы:

  • Ручное дозирование в мл / ч, л / ч или гал.

Импульсное управление в мл / импульс (с функцией памяти)

  • Аналоговое управление 0/4-20 мА (масштабируемое).
  • Режим работы «Партия» в мл, л или гал.
  • Таймер на основе функции «Партия» (дозирование по таймеру, недельным циклом).
  • Цифровое управление (GENIbus подготовлены для модулей Grundfos CIU).
  • Авто-деаэрация во время работы насоса в режиме ожидания, чтобы избежать аварии из-за воздушных пробок.
  • SlowMode (анти-кавитация), позволяет уменьшать частоту вращения двигателя на 50% (maximum flow: 60 л/ч) и 25%(maximum flow: 30 л/ч), например, высокой вязкостью или дегазации жидкостей.
  • Дисплей “Сервис” показывает, когда необходимо выполнить техобслуживание изнашиваемых деталей.
  • Два варианта блокировки клавиш в зависимости от уровня защиты для защиты насоса от несанкционированного доступа.
  • Дополнительная функция для отображения дополнительной информации, например, фактический ввод мА.
  • Счетчик для общего дозированного объема (сброс), часы работы и т.д.
  • Сохранять и загружать пользовательские настройки, а также изменять заводские настройки.

Сигнальные входы / выходы:

  • Вход для импульсов, аналоговый 0 / 4-20 мА и внешний останов.
  • Вход для сигнала низкого уровня и пустого резервуара.
  • Два беспотенциальных выходных реле для максимального 30 В переменного / постоянного тока (настраиваемый, например, сигнал тревоги, сигнал хода, дозировка насоса, таймер и т. Д.).
  • Выходной аналоговый 0 / 4-20 мА.
  • Интерфейс связи Fieldbus (GENIbus, для подключения преобразователя fieldbus Grundfos CIU).

См. подробное описание серии

Технические данные:

Расшифровка: DDA 120-7 AR-SS-L/T/SS-F-31A1A
Макс. производительность: 120 л/ч
Макс. произ-ть с slow mode 50%: 60 л/ч
Макс. произв-ть с slow mode 25%: 30 л/ч
Минимальный расход: 150 ml/h
Глубина регулировки: 1:800
Данные на фирменной табличке: CE,CSA-US,NSF61,EAC,RCM
Тип клапана: Стандартный
макс. вязкость при 100% производи-ти: 100 mPas
Макс. вязкость с slow mode 50%: 1500 mPas
Макс. вязкость с slow mode 25%: 3000 mPas
Точность дозирования: 1.5 %

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 50 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м?

Материалы:

Дозирующая головка: Нержавеющая сталь 1.4435
Шарик клапана: Нержавеющая сталь
Прокладка: PTFE

Данные электрооборудования:

Максимальная потребляемая мощность — P1: 62 Вт
Частота питающей сети: 50 / 60 Hz
Номинальное напряжение: 1 x 100-240 В
Степень защиты (IEC 34-5): IP65 / NEMA 4X
Длина кабеля: 1.5 м
Тип кабельной вилки: EU
Пусковой ток: 70A при 240В (35A/100В) для 2мсек

Монтаж:

Диапазон температуры окружающей среды: 0 .. 45 °C
Макс. рабочее давление: 7 бар
Монтажный набор: НЕТ
Тип установки: Без монтажного набора
Вход насоса: Conn. threaded Rp 3/4# Code A1
Выход насоса: Conn. threaded Rp 3/4# Code A1
Макс. высота всасывания во время работы: 3 м
Макс. высота всасывания при заливке: 1.5 м

Управление:

Вариант управления: AR
Панель управления: монтируется на передней панели
Контроль уровня: YES
Аналоговый вход: 0/4-20 MA
Импульсное управление: ДА
Внешний стоп: ДА
Аналоговый выход: 0/4-20 MA
Аварийное реле: 2
Протокол BUS: ДА



Другое:

Нетто вес: 7 кг
Вес(Брутто): 8 кг
Цвет: КРАСНЫЙ

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos DDA 120-7 AR-SS-L/T/SS-F-31A1A артикул: 99159507

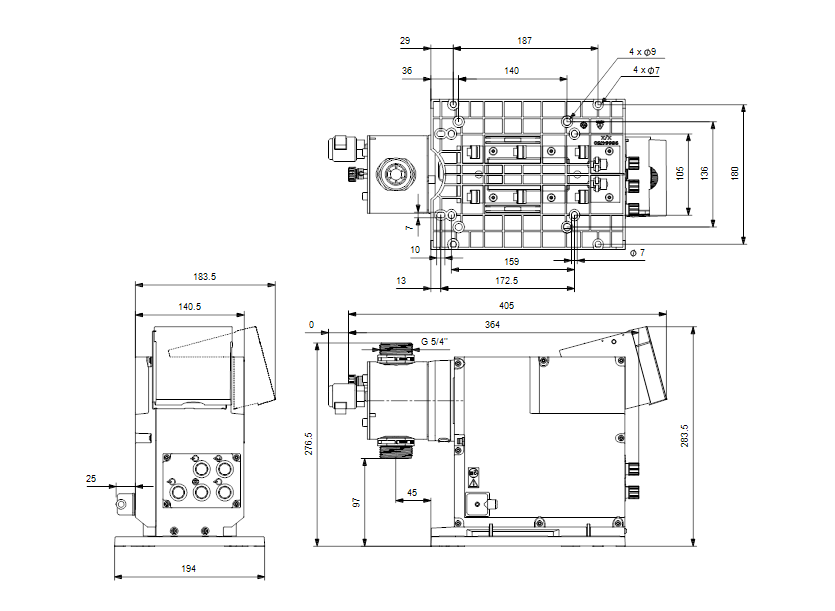

Габаритные размеры:

Габаритные размеры насоса Grundfos DDA 120-7 AR-SS-L/T/SS-F-31A1A артикул: 99159507

Деталировка:

Деталировка Grundfos DDA 120-7 AR-SS-L/T/SS-F-31A1A артикул: 99159507
Деталировка Grundfos DDA 120-7 AR-SS-L/T/SS-F-31A1A артикул: 99159507
