Высоконапорные бустерные модули Grundfos BM
- Подача до 260 м3/ч;
- Напор до 470 м;
-
Темп-ра перекач. жидкости от 0 С до +40 С;
- Макс. рабочее давление 80 бар
Описание
Область применения
Бустерные модули Grundfos BM используются для повышения давления, перекачивания жидкости и циркуляции в системах, находящихся под высоким статическим давлением. Бустерный модуль представляет из себя погружной насос SP c электродвигателем в стальном кожухе, изделие является полностью герметичной конструкцией. Модули различных размеров могут соединяться как последовательно, так и параллельно для достижения требуемых параметров Q/H. Нагнетательный и всасывающий патрубки кожуха могут быть соединены с трубопроводом с помощью трубных соединений типа PJE (Victaulic). На стороне нагнетательного патрубка расположенаклеммная коробка для электрического подключения. Кожух 4-, 6- и 8-дюймовых двигателей поставляется в прямолинейном исполнении. 4-дюймовый модуль ВМ поставляется также в исполнении с коленами (90°) со сторон всасывания и нагнетания.
Бустерные модули Grundfos серии ВМ подходят для следующих областей применения:
- водоподготовка — обратный осмос в бытовых системах водоснабжения, больницах, лабораториях, химической,
электронной и металлургической промышленностях; - ультрафильтрация в химической промышленности и гальванике, живописно-декорационных
мастерских, металлургической и горнодобывающей промышленностях; - пожаротушение;
- повышение давления;
- замкнутые системы циркуляции с высоким статическим давлением.
Бустерный модуль является оптимальным решением для областей применения, требующих
использования бессальниковых насосов;
- использования насосов, способных справляться с высокими давлениями системы;
- больших напоров;
- бесшумной работы;
- минимального технического обслуживания.
Преимущества бустерных модулей Grundfos BM
- низкий уровень шума;
- удобство монтажа;
- блочно-модульная компоновка;
- компактная конструкция;
- отсутствие утечек.
Технические бустерных модулей Grundfos BM
Комплектация | Без встроенного обратного клапана |
Максимальное | 50 г/м3 |
Температура | 0 ... +30 °С для электродвигателей 8" при минимальной скорости потока, обтекающего |
Материалы | BM – нержавеющая сталь DIN 1.4301; |
Требования монтажа | Давление на входе BM 4": мин. 0,5 бар; макс. 60 бар; |
Тип двигателя | Трёхфазный погружной электродвигатель диаметром 4" до 7,5 кВт, 6" до 30 кВт, 8" до 92 кВт |
Номинальное напряжение | 3 x 380-415 В |
Номинальная частота | 50/60 Гц |
Степень защиты | IP68 |
Рабочие характеристики бустерных модулей Grundfos BM

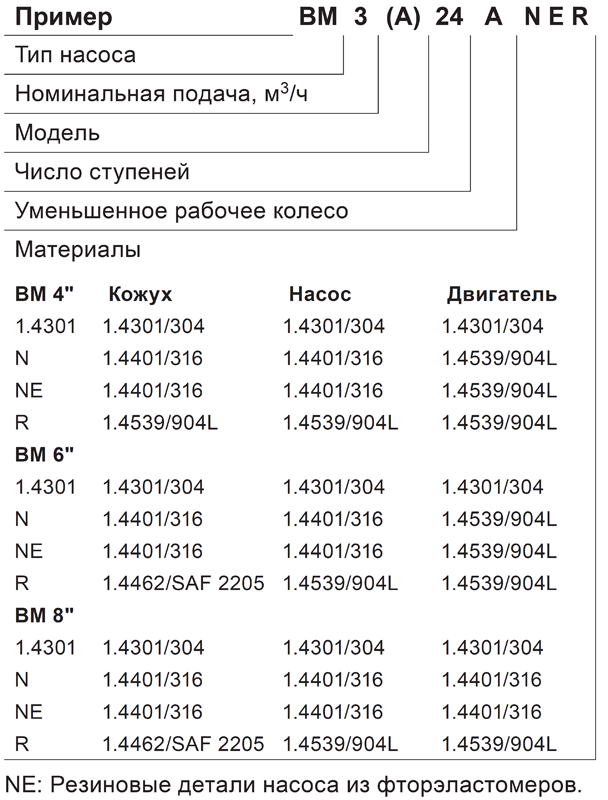

Условное типовое обозначение Grundfos BM
Материалы насосных модулей Grundfos BM
С материалами элементов высоконапорных бустерных модулей Grundfos BM можно ознакомиться по ссылке.
Документация

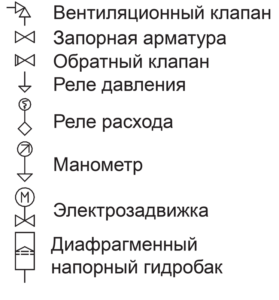

Схемы монтажа бустерных модулей Grundfos BM

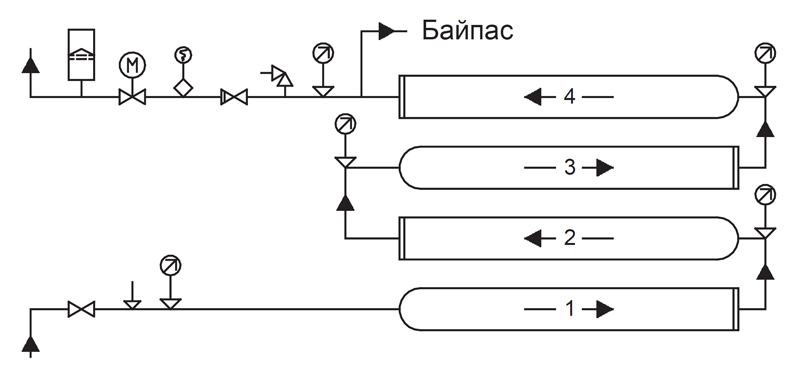

Блок из четырех последовательно включенных бустерных модулей, размещенных друг над другом

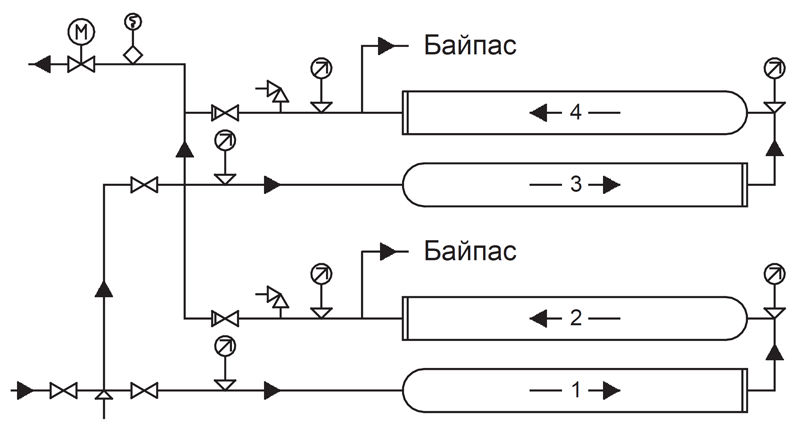

Блок из двух последовательно и двух параллельно включенных бустерных модулей, размещенных друг над другом

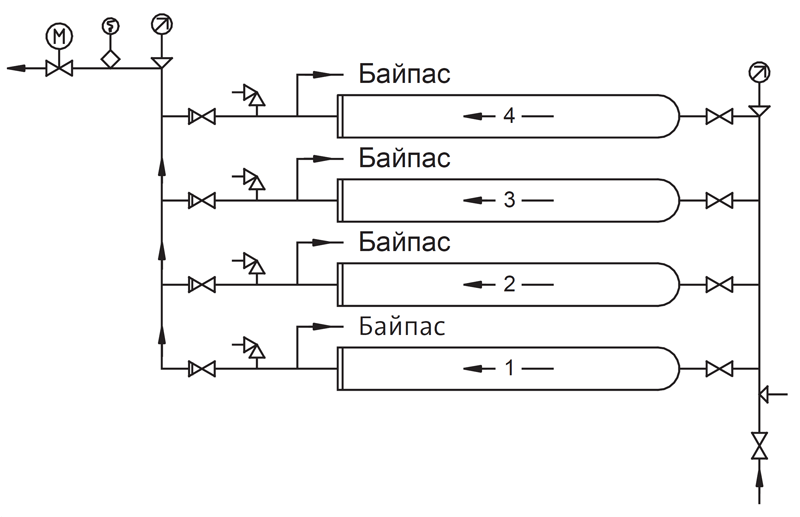

Блок из четырех параллельно включенных бустерных модулей, размещенных друг над другом
Блок из четырех последовательно включенных бустерных модулей с байпасной линией, размещенных друг над другом
Модели и подробные характеристики
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
Бустерный модуль Grundfos BM 95-8 37,0kW 3×380-415V 50Hz, артикул: 19CS1908 | Стоимость: 21004,8 17854,08 руб. с НДС |
Срок поставки: по запросу | |
|
|
Бустерный модуль Grundfos BM 95-6N 26kW 3×380-415V 50Hz, артикул: 19581906 | Стоимость: 25879,2 21997,32 руб. с НДС |
Срок поставки: по запросу | |
|
|
Бустерный модуль Grundfos BM 95-6 26,0kW 3×380-415V 50Hz, артикул: 19CS1906 | Стоимость: 13753,2 11690,22 руб. с НДС |
Срок поставки: по запросу | |
|
|
Бустерный модуль Grundfos BM 95-20N 92kW 3×380-415V 50Hz, артикул: 19651920 | Стоимость: 43153,2 36680,22 руб. с НДС |
Срок поставки: по запросу | |
|
|
Бустерный модуль Grundfos BM 95-20 92,0kW 3×380-415V 50Hz, артикул: 19CS1920 | Стоимость: 34168,8 29043,48 руб. с НДС |
Срок поставки: по запросу |
