Насос Wilo MVIE 9501/1-3/25/E/3-2-2G артикул:4122326

Внимание!

В связи с нестабильным курсом валют и непростой логистической обстановкой, цены и наличие товаров узнавайте у наших менеджеров по телефону или электронной почте.
Информация на сайте может быть не актуальна, ведутся технические работы!

Вертикальный многоступенчатый насос Wilo MVIE 9501/1-3/25/E/3-2-2G артикул: 4122326

[elementor-template id=»15025″]
Изображение насоса Grundfos MVIE 9501/1-3/25/E/3-2-2G артикул: 4122326

Артикул: 4122326

Стоимость: 8814 4847,7 руб. с НДС

Срок поставки: от 4-х до 6-ти недель



Масса нетто: 138,4 кг;

Масса брутто: 153,4 кг;

Габариты без учета упаковки, ДхШхВ:

1650мм х 650мм х 920мм



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Нормальновсасывающий многосекционный вертикальный высоконапорный центробежный насос во встраиваемом исполнении со встроенным частотным преобразователем с воздушным охлаждением. Встроенный частотный преобразователь позволяет варьировать частоту вращения, регулировать давление и производить ПИД-регулирование.

Способы регулирования

— «Регулирование частоты вращения»: Вручную зеленой кнопкой или через внешние сигналы
— Постоянное или варьируемое давление: Регулирование давления с помощью датчика, установка заданного значения с помощью зеленой кнопки или внешних сигналов
— ПИД-регулирование: другие постоянные управляющие переменные величины (температура, расход, давление…) с помощью датчика, установки заданного значения с помощью зеленой кнопки или внешних сигналов

Электронный модуль обеспечивает различные функции защиты, в т. ч. защита от перегрузки, распознавание отсутствия воды, недостаток напряжения в сети или перенапряжение, высокая температура окружающей среды, пропадание фазы, блокировка насоса и короткое замыкание. Сообщения об ошибках выводятся на дисплей.

Вход:

— In1: Вход, сигнал датчика 4 – 20 мА, 0 – 10 В, 0 – 20 мА или 2 – 10 В
— In2: Вход, заданное значение 0 – 20 мА, 0 – 10 В, 4 – 20 мА или 2 – 10 В

Выход:

— Выход напряжения +24 В с макс. нагрузочной способностью контактов 60 мА
— Беспотенциальная обобщенная сигнализация рабочего состояния и неисправности
— Внешн. Режим вкл/выкл. Инфракрасная связь
— Гнездо для Wilo IF-модулей Modbus, BACnet, CAN, PLR, LON для подсоединения к автоматизированной системе управления зданием

Вал насоса и вал электродвигателя подсоединяются при помощи продольно-свертной муфты. Отдельный шарикоподшипник с фонарем обеспечивает оптимальное восприятие осевых сил.

Насос подходит для использования в системах водоснабжения и повышения давления, промышленных циркуляционных системах, системах технологической воды, контурах циркуляции охлаждающей воды, моечных установках и для ирригации.

Особенности/преимущества продукции:

— Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.

Комплект поставки:

— Высоконапорный центробежный насос Wilo-Multivert MVIE
— Инструкция по монтажу и эксплуатации
— Ответные фланцы из чугуна с соответствующими болтами, гайками и уплотнениями для исполнений насоса PN 16 с овальными фланцами

Указания относительно типа:

— Круглые ответные фланцы предлагаются в качестве принадлежностей
— Дополнительные, вставные IF-модули
— Датчики предлагаются в качестве дополнительных принадлежностей.
— Комплекты байпаса предлагаются в качестве дополнительных принадлежностей.

См. подробное описание серии

Эксплуатационные параметры:

Максимальное рабочее давление: 16 bar
Входное давление макс.: 10 bar
Температура окружающей среды, макс.: 50 °C
Минимальный индекс эффективности (MEI): ≥ 0.40

Жидкость:

Перекачиваемая жидкость: Вода или схожая по вязкости и плотности с водой жидкость
Температура перекачиваемой жидкости: 20 °C
Мин. температура перекачиваемой жидкости: -30 °C
Макс. температура перекачиваемой жидкости: 120 °C

Материалы:

Корпус насоса: EN-GJL-250 (с катафорезным покрытием )
Рабочее колесо: 1.4301 [AISI304] Статическое уплотнение: EPDM
Вал насоса: 1.4057 [AISI431] Скользящее торцевое уплотнение: U3BE3GG

Данные электрооборудования:

Электромагнитная совместимость: EN 61000-6-1, -2, -3, -4
Подключение к сети: 3~400V/50 Hz
Класс эффективности мотора: IE4
Номинальная мощность P2: 7,5 kW
макс. частотой вращения;: 1005 1/min … 3005 1/min
Номинальный ток (прим.): 13,8 A
Степень защиты: IP 55
Класс изоляции: F

Монтаж:

Патрубок на стороне всасывания: DN 100
Патрубок с напорной стороны: DN 100

Другое:

Вес, прим.: 138,4 kg
Изделие: Wilo
Тип: MVIE 9501/1-3/25/E/3-2
Номер позиции: 4122326

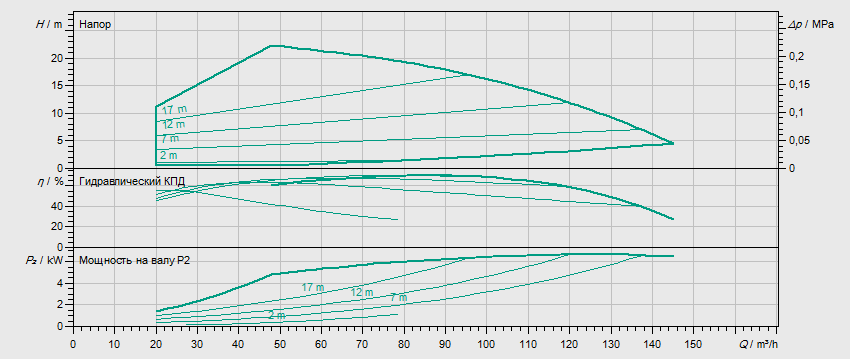

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos MVIE 9501/1-3/25/E/3-2-2G артикул: 4122326

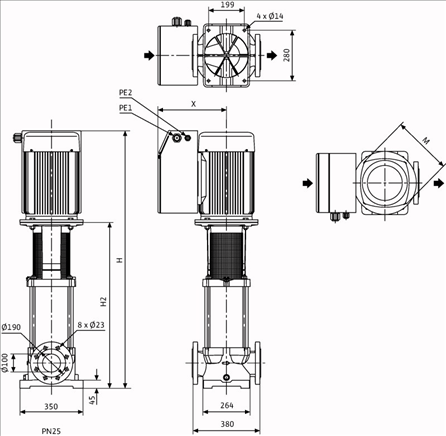

Габаритные размеры:

Габаритные размеры насоса Grundfos MVIE 9501/1-3/25/E/3-2-2G артикул: 4122326

Схема подключений:

Схема подключений насоса Grundfos MVIE 9501/1-3/25/E/3-2-2G артикул: 4122326
