Вертикальный многоступенчатый насос Wilo-HELIX V 5205-1/16/E/KS/400-50 артикул: 4198501

Изображение насоса Wilo HELIX V 5205-1/16/E/KS/400-50 артикул: 4198501

Артикул: 4198501

Старый артикул:

Стоимость: 9133 5114,48 руб. с НДС

Срок поставки: от 4-х до 6-ти недель



Масса нетто: 211,0 кг;

Масса брутто: 261,0 кг;

Габариты без учета упаковки, ДхШхВ:

365мм х 296мм х 1512мм



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Высокоэффективный высоконапорный центробежный насос вертикального исполнения с линейными подсоединениями.

Нормальновсасывающий высоконапорный центробежный насос компактной конструкции с простым техническим обслуживанием. Вал насоса и вал стандартного электродвигателя IEC подсоединяются с помощью продольно-свертной муфты, отдельный шарикоподшипник с фонарем обеспечивает оптимальную передачу осевых нагрузок. Промежуточные подшипники гидравлической части и коррозионно-стойкий вал с втулкой из нержавеющей стали обеспечивают долгий срок службы. Специальные прочно смонтированные рым-болты облегчают установку насоса.

Насос подходит для использования в системах водоснабжения и повышения давления, в промышленных циркуляционных установках, а также в контурах очистки технологической воды и в закрытых контурах охлаждения. Кроме того, его можно применять в установках пожаротушения, моечных установках, а также для ирригации.

Особенности/преимущества продукции:

– Оптимизированная по КПД гидравлическая часть 2D/3D, изготовленная методом лазерной сварки, с оптимизацией расхода и удаления газов
– Коррозионно-стойкие рабочие колеса, ведущие колеса и ступенчатый корпус
– Корпус насоса, оптимизированный по расходу и NPSH
– Удобная для техобслуживания конструкция с защитным кожухом муфты повышенной прочности
– Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью (исполнение EPDM)

Комплект поставки:

– Высоконапорный центробежный насос Wilo-Helix V
– Инструкция по монтажу и эксплуатации

Указания относительно типа:

– Защита электродвигателя — по запросу или предоставляется заказчиком.
– Стандартное положение клеммной коробки, выставленное на всасывающем фланце, можно при необходимости изменить.
– Wilo-Helix V оснащена удобным для пользователя торцевым уплотнением картриджного типа и серийным уплотнением для упрощения технического обслуживания
– Благодаря разборной муфте (при ≥ 7,5 кВт) можно заменять торцевое уплотнение без демонтажа электродвигателя
– Гибкий дизайн фонаря с двумя настройками обеспечивает прямой доступ к торцевому уплотнению.
– Можно заказать в качестве принадлежностей круглые ответные фланцы из серого чугуна или нержавеющей стали и соответствующие болты, гайки и уплотнения.
– Комплекты байпаса предлагаются в качестве дополнительных принадлежностей.
– Wilo-Helix V в исполнении ATEX по запросу

См. подробное описание серии

Эксплуатационные параметры:

Максимальное рабочее давление: 16 bar
Входное давление макс.: 10 bar
Температура окружающей среды, макс.: 40 °C
Минимальный индекс эффективности (MEI): ≥ 0.70

Жидкость:

Перекачиваемая жидкость: Вода или схожая по вязкости и плотности с водой жидкость, без твёрдых включений
Мин. температура перекачиваемой жидкости: -15 °C
Макс. температура перекачиваемой жидкости: 90 °C

Материалы:

Корпус насоса: 1.4308 [AISI304] Рабочее колесо: 1.4307 [AISI304L] Статическое уплотнение: EPDM
Вал насоса: 1.4057 [AISI431] Скользящее торцевое уплотнение: Q1BE3GG

Данные электрооборудования:

Подключение к сети: 3~400V/50 Hz
Класс эффективности мотора: IE3
Номинальная мощность P2: 18,5 kW
Номинальная частота вращения: 2950 1/min
Номинальный ток (прим.): 31,4 A
КПД электродвигателя m 50%: 90,4 %
КПД электродвигателя m 75%: 92,3 %
КПД электродвигателя m 100%: 92,4 %
Коэффициент мощности: 0,92
Степень защиты: IP 55
Класс изоляции: F

Монтаж:

Патрубок на стороне всасывания: DN 80
Патрубок с напорной стороны: DN 80

Другое:

Вес, прим.: 203 kg
Изделие: Wilo
Тип: Helix V 5205-1/16/E/KS/400-50

Номер позиции: 4198501

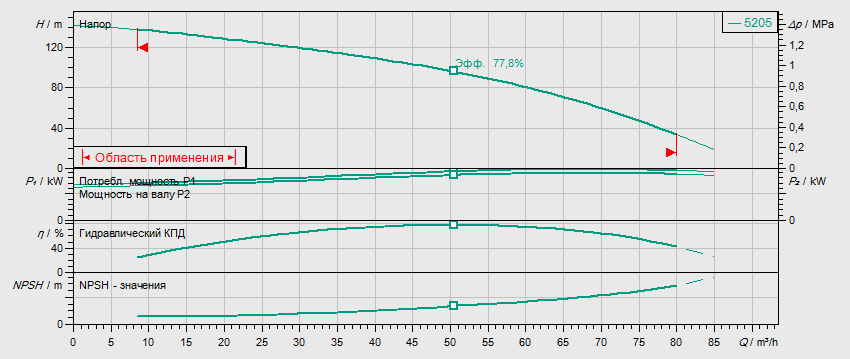

Гидравлические характеристики:

Гидравлические характеристики насоса Wilo HELIX V 5205-1/16/E/KS/400-50 артикул: 4198501()

Габаритные размеры:

Габаритные размеры насоса Wilo HELIX V 5205-1/16/E/KS/400-50 артикул: 4198501()

Схема подключений:

Схема подключений насоса Wilo HELIX V 5205-1/16/E/KS/400-50 артикул: 4198501 ()
