Насос Wilo HELIX V 1608-1/16/E/S/400-50 артикул: 4201334 (4190736)

Вертикальный многоступенчатый насос Wilo-HELIX V 1608-1/16/E/S/400-50 артикул: 4201334 (4190736)

Изображение насоса Wilo HELIX V 1608-1/16/E/S/400-50 артикул: 4201334

Артикул: 4201334

Старый артикул: (4190736)

Стоимость: 2859 1601,04 руб. с НДС

Срок поставки: на складе или до 4-х недель



Масса нетто: 67,0 кг;

Масса брутто: 79,7 кг;

Габариты без учета упаковки, ДхШхВ:

284мм х 252мм х 1057мм



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Высокоэффективный высоконапорный центробежный насос вертикального исполнения с линейными подсоединениями.

Нормальновсасывающий высоконапорный центробежный насос компактной конструкции с простым техническим обслуживанием. Вал насоса и вал стандартного электродвигателя IEC подсоединяются с помощью продольно-свертной муфты, отдельный шарикоподшипник с фонарем обеспечивает оптимальную передачу осевых нагрузок. Промежуточные подшипники гидравлической части и коррозионно-стойкий вал с втулкой из нержавеющей стали обеспечивают долгий срок службы. Специальные прочно смонтированные рым-болты облегчают установку насоса.

Насос подходит для использования в системах водоснабжения и повышения давления, в промышленных циркуляционных установках, а также в контурах очистки технологической воды и в закрытых контурах охлаждения. Кроме того, его можно применять в установках пожаротушения, моечных установках, а также для ирригации.

Особенности/преимущества продукции:

— Оптимизированная по КПД гидравлическая часть 2D/3D, изготовленная методом лазерной сварки, с оптимизацией расхода и удаления газов
— Коррозионно-стойкие рабочие колеса, ведущие колеса и ступенчатый корпус
— Корпус насоса, оптимизированный по расходу и NPSH
— Удобная для техобслуживания конструкция с защитным кожухом муфты повышенной прочности
— Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью (исполнение EPDM)

Комплект поставки:

— Высоконапорный центробежный насос Wilo-Helix V
— Инструкция по монтажу и эксплуатации

Указания относительно типа:

— Защита электродвигателя — по запросу или предоставляется заказчиком.
— Стандартное положение клеммной коробки, выставленное на всасывающем фланце, можно при необходимости изменить.
— Wilo-Helix V оснащена удобным для пользователя торцевым уплотнением картриджного типа и серийным уплотнением для упрощения технического обслуживания
— Благодаря разборной муфте (при ≥ 7,5 кВт) можно заменять торцевое уплотнение без демонтажа электродвигателя
— Гибкий дизайн фонаря с двумя настройками обеспечивает прямой доступ к торцевому уплотнению.
— Можно заказать в качестве принадлежностей круглые ответные фланцы из серого чугуна или нержавеющей стали и соответствующие болты, гайки и уплотнения.
— Комплекты байпаса предлагаются в качестве дополнительных принадлежностей.
— Wilo-Helix V в исполнении ATEX по запросу

См. подробное описание серии

Эксплуатационные параметры:

Максимальное рабочее давление: 16 bar
Входное давление макс.: 10 bar
Температура окружающей среды, макс.: 40 °C
Минимальный индекс эффективности (MEI): ≥ 0.70

Жидкость:

Перекачиваемая жидкость: Вода или схожая по вязкости и плотности с водой жидкость, без твёрдых включений
Мин. температура перекачиваемой жидкости: -15 °C
Макс. температура перекачиваемой жидкости: 90 °C

Материалы:

Корпус насоса: 1.4301 [AISI304] Рабочее колесо: 1.4307 [AISI304L] Статическое уплотнение: EPDM
Вал насоса: 1.4301 [AISI304] Скользящее торцевое уплотнение: Q1BE3GG

Данные электрооборудования:

Подключение к сети: 3~400V/50 Hz
Класс эффективности мотора: IE3
Номинальная мощность P2: 5,5 kW
Номинальная частота вращения: 2900 1/min
Номинальный ток (прим.): 10,3 A
КПД электродвигателя m 50%: 87,3 %
КПД электродвигателя m 75%: 89,1 %
КПД электродвигателя m 100%: 89,2 %
Коэффициент мощности: 0,86
Степень защиты: IP 55
Класс изоляции: F

Монтаж:

Патрубок на стороне всасывания: G 2
Патрубок с напорной стороны: G 2

Другое:

Вес, прим.: 56 kg
Изделие: Wilo
Тип: Helix V 1608-1/16/E/S/400-50

Номер позиции: 4201334

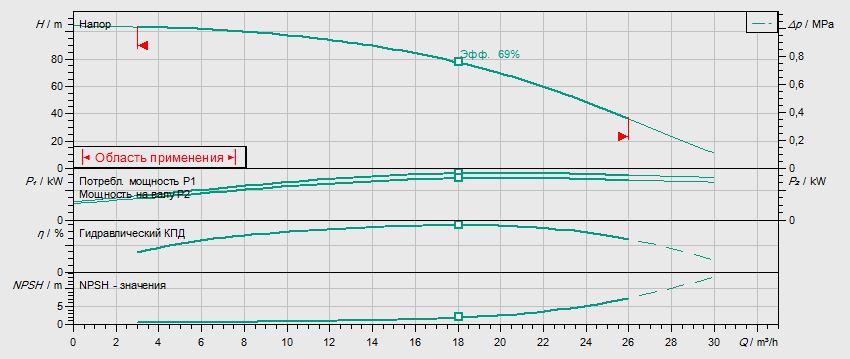

Гидравлические характеристики:

Гидравлические характеристики насоса Wilo HELIX V 1608-1/16/E/S/400-50 артикул: 4201334((4190736))

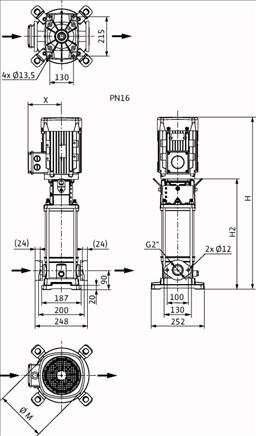

Габаритные размеры:

Габаритные размеры насоса Wilo HELIX V 1608-1/16/E/S/400-50 артикул: 4201334((4190736))

Схема подключений:

Схема подключений насоса Wilo HELIX V 1608-1/16/E/S/400-50 артикул: 4201334 ((4190736))
