Насос Wilo HELIX FIRST V 3607-5/25/E/KS/400-50 артикул:4200594

Вертикальный многоступенчатый насос Wilo HELIX FIRST V 3607-5/25/E/KS/400-50 артикул: 4200594

Изображение насоса Wilo HELIX FIRST V 3607-5/25/E/KS/400-50 артикул: 4200594

Артикул: 4200594

Стоимость: 7821 4379,76 руб. с НДС

Срок поставки: от 4-х до 6-ти недель



Масса нетто: 208,0 кг;

Масса брутто: 258,0 кг;

Габариты без учета упаковки, ДхШхВ:

320 х 296 х 1484



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Высокоэффективный высоконапорный центробежный насос вертикального исполнения с линейными подсоединениями.

В целом, нормальновсасывающий высоконапорный центробежный насос отличается особо компактной конструкцией. Подсоединение вала насоса и вала стандартного электродвигателя IEC осуществляется посредством продольно-свертной муфты. Отдельный шарикоподшипник с фонарем обеспечивает оптимальное восприятие осевых сил.
Промежуточные подшипники гидравлической части и коррозионно-стойкий вал с втулкой из нержавеющей стали обеспечивают долгий срок службы.
На корпус насоса и фонарь нанесено катафорезное покрытие.
Специальные прочно смонтированные рым-болты облегчают установку насоса.

Насос подходит для использования в системах водоснабжения и повышения давления, в промышленных циркуляционных установках, а также в контурах очистки технологической воды и в закрытых контурах охлаждения. Кроме того, его можно применять в установках пожаротушения, моечных установках, а также для ирригации.

Особенности/преимущества продукции:

— Оптимизированная по КПД гидравлическая часть 2D/3D, изготовленная методом лазерной сварки
— Коррозионно-стойкие рабочие колеса, ведущие колеса и ступенчатый корпус
— Гидравлическая часть с оптимизацией расхода и удаления газов
— Укрепленный корпус насоса, оптимизированный по расходу и NPSH
— Экономия места и простое техобслуживание благодаря компактной конструкции
— Защитный кожух муфты повышенной прочности

Комплект поставки:

— Высоконапорный центробежный насос Wilo-Helix FIRST V
— Инструкция по монтажу и эксплуатации
— Исполнение PN 16 с овальными фланцами: Ответные фланцы из чугуна с соответствующими болтами, гайками и уплотнениями

Указания по типу:

— Защита электродвигателя — по запросу или предоставляется заказчиком.
— Стандартное положение клеммной коробки, выставленное на всасывающем фланце, можно при необходимости изменить.
— Wilo-Helix FIRST V оснащен удобным для пользователя торцевым уплотнением картриджного типа и серийным уплотнением для упрощения технического обслуживания
— Благодаря разборной муфте (при ≥ 7,5 кВт) можно заменять торцевое уплотнение без демонтажа электродвигателя
— Для исполнений PN 16, PN 25 и Pmax = 30 бар в качестве принадлежностей можно заказать круглые ответные фланцы из серого чугуна или нержавеющей стали, болты, гайки и уплотнения.
— Комплекты байпаса предлагаются в качестве дополнительных принадлежностей.

См. подробное описание серии

Эксплуатационные параметры:

Максимальное рабочее давление: 30 bar
Входное давление макс.: 10 bar
Температура окружающей среды, макс.: 40 °C
Минимальный индекс эффективности (MEI): ≥ ≥ 0.70

Жидкость:

Перекачиваемая жидкость: Вода или схожая по вязкости и плотности с водой жидкость
Температура перекачиваемой жидкости: 20 °C
Мин. температура перекачиваемой жидкости: -30 °C
Макс. температура перекачиваемой жидкости: 120 °C

Материалы:

Корпус насоса: EN-GJL-250 (с катафорезным покрытием )
Рабочее колесо: 1.4307 [AISI304L] Статическое уплотнение: EPDM
Вал насоса: 1.4301 [AISI304] Скользящее торцевое уплотнение: Q1PBE3GG

Данные электрооборудования:

Подключение к сети: 3~400V/50 Hz
Класс эффективности мотора: IE3
Номинальная мощность P2: 22 kW
Номинальная частота вращения: 2940 1/min
Номинальный ток (прим.): 38 A
КПД электродвигателя m 50%: 90,8 %
КПД электродвигателя m 75%: 92,3 %
КПД электродвигателя m 100%: 92,7 %
Коэффициент мощности: 0,92
Степень защиты: IP 55
Класс изоляции: F

Монтаж:

Патрубок на стороне всасывания: DN 65
Патрубок с напорной стороны: DN 65

Другое:

Вес, прим.: 200 kg
Изделие: Wilo
Тип: Helix FIRST V 3607-5/25/E/KS/400-50
Номер позиции: 4200594

Гидравлические характеристики:

Гидравлические характеристики насоса Wilo HELIX FIRST V 3607-5/25/E/KS/400-50 артикул: 4200594

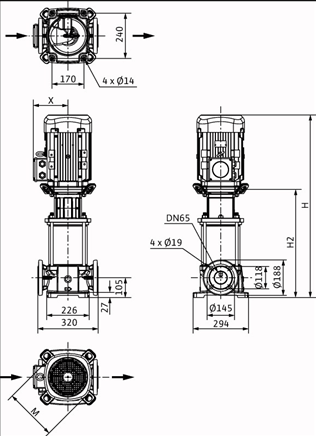

Габаритные размеры:

Габаритные размеры насоса Wilo HELIX FIRST V 3607-5/25/E/KS/400-50 артикул: 4200594

Схема подключений:

Схема подключений насоса Wilo HELIX FIRST V 3607-5/25/E/KS/400-50 артикул: 4200594
