Артикул: 4171934Старый артикул: Стоимость: 6529 3590,95 руб. с НДССрок поставки: от 4-х до 6-ти недель

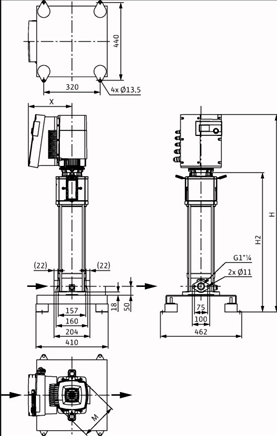

Масса нетто: 47,4 кг; Масса брутто: 69,4 кг; Габариты без учета упаковки, ДхШхВ: 204мм х 212мм х 857мм
Условия доставки см. в разделе: Оплата и доставка Отправить запрос |
Техническое описание:
Высокоэффективный высоконапорный центробежный насос, с электронно-коммутируемым двигателем класса энергоэффективности IE5 согласно IEC 60034-30-2, в вертикальном исполнении с интегрированным High Efficiency Drive и линейными подсоединениями. Встроенный частотный преобразователь позволяет варьировать частоту вращения, регулировать давление и ПИД-регулятор.
Способы регулирования:
— «Регулирование частоты вращения»: Вручную зеленой кнопкой или через внешние сигналы
— Постоянное или варьируемое давление: Регулирование давления с помощью датчика, установка заданного значения с помощью зеленой кнопки или внешних сигналов
— ПИД-регулятор: регулирование прочих постоянных переменных управления (температура, расход, давление и т. д.) с помощью датчика, настройка заданного значения с помощью зеленой кнопки и внешних сигналов
Электронный модуль обеспечивает различные функции защиты, в т. ч. защиту от перегрузки, распознавание отсутствия воды, а также защиту от недостаточного напряжения в сети или перенапряжения, высокой температуры окружающей среды, пропадания фазы, блокировки насоса и короткого замыкания. Сообщения об ошибках выводятся на дисплей.
Входы:
— In1: Вход, сигнал датчика 4 – 20 мА, 0 – 10 В, 0 – 20 мА или 2 – 10 В
— In2: Вход, заданное значение 0 – 20 мА, 0 – 10 В, 4 – 20 мА или 2 – 10 В
Выходы:
— Выход напряжения +24 В с макс. силой контакта 50 мА
— Беспотенциальная обобщенная сигнализация рабочего состояния и неисправности
— Внешн. Режим вкл/выкл. Инфракрасная связь
— Гнездо для Wilo IF-модулей Modbus, BACnet, CAN, PLR, LON для подсоединения к автоматизированной системе управления зданием
Особенно простая установка параметров и простая эксплуатация электронного модуля обеспечиваются благодаря технологии зеленой кнопки и дисплею. Насос оснащен высокоэффективным защитным кожухом муфты. Специальные встроенные рым-болты обеспечивают простоту установки насоса. Промежуточные подшипники гидравлической части и коррозионно-стойкий вал с втулкой из нержавеющей стали обеспечивают долгий срок службы.
Насос подходит для использования в системах водоснабжения и повышения давления, в промышленных циркуляционных установках, а также в контурах очистки технологической воды и в закрытых контурах охлаждения. Кроме того, его можно применять в моечных установках, а также для ирригации.
Особенности/преимущества продукции:
— Высокоэффективный электронно-коммутируемый двигатель с классом энергоэффективности IE5 согласно IEC 60034-30-2
— Простая эксплуатация и настройка с помощью зеленой кнопки с функцией блокировки и с помощью экрана
— Высокоэффективная гидравлическая часть 2D-/3D, сваренная лазером, с оптимизацией по КПД (с оптимизацией расхода и отвода газов)
— Коррозионно-стойкие рабочие колеса, ведущие колеса и ступенчатый корпус
— Корпус насоса, оптимизированный по расходу и NPSH
— Конструкция, удобная для технического обслуживания
— Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью (исполнение EPDM)
Комплект поставки:
— Высоконапорный центробежный насос Wilo-Helix EXCEL
— Инструкция по монтажу и эксплуатации
— Wilo-Helix EXCEL 2, 4, 6, 10, 16 PN 16, исполнение с овальными фланцами: Овальные ответные фланцы из нержавеющей стали с соответствующими болтами, гайками и уплотнениями
Указания относительно типа:
— Вся серия Helix EXCEL оснащена удобными для пользователя торцевыми уплотнениями в виде картриджа X-Seal (с серийным торцевым уплотнением), облегчающими и ускоряющими проведение технического обслуживания.
— Для насосов в исполнении PN 16 и PN 25 можно заказать круглые ответные фланцы из серого чугуна или нержавеющей стали, болты, гайки и уплотнения в качестве принадлежностей.
— Благодаря разборной муфте можно заменять торцевое уплотнение без демонтажа электродвигателя (при ≥ 5,5 кВт)
— Дополнительные, вставные IF-модули
— Датчики предлагаются в качестве дополнительных принадлежностей.
— Комплекты байпаса предлагаются в качестве дополнительных принадлежностей.
| См. подробное описание серии |
Эксплуатационные параметры:Максимальное рабочее давление: 16 bar |
Жидкость:Перекачиваемая жидкость: Вода или схожая по вязкости и плотности с водой жидкость, без твёрдых включений |
Материалы:Корпус насоса: 1.4301 [AISI304]
Рабочее колесо: 1.4307 [AISI304L]
Статическое уплотнение: EPDM |
Данные электрооборудования:Электромагнитная совместимость: EN 61000-6-1, -2, -3, -4 |
Монтаж:Патрубок на стороне всасывания: G 1 |
Другое:Вес, прим.: 47,4 kg Номер позиции: 4171934 |
