Насос Wilo HELIX EXCEL 2203-4.2-2/16/V/KS артикул: 4171835

Вертикальный многоступенчатый насос Wilo-HELIX EXCEL 2203-4.2-2/16/V/KS артикул: 4171835

[elementor-template id=»15025″]
Изображение насоса Wilo HELIX EXCEL 2203-4.2-2/16/V/KS артикул: 4171835

Артикул: 4171835

Старый артикул:

Стоимость: 9144 5029,2 руб. с НДС

Срок поставки: от 4-х до 6-ти недель



Масса нетто: 83,0 кг;

Масса брутто: 95,5 кг;

Габариты без учета упаковки, ДхШхВ:

300мм х 296мм х 1172мм



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Высокоэффективный высоконапорный центробежный насос, с электронно-коммутируемым двигателем класса энергоэффективности IE5 согласно IEC 60034-30-2, в вертикальном исполнении с интегрированным High Efficiency Drive и линейными подсоединениями. Встроенный частотный преобразователь позволяет варьировать частоту вращения, регулировать давление и ПИД-регулятор.

Способы регулирования:



— «Регулирование частоты вращения»: Вручную зеленой кнопкой или через внешние сигналы
— Постоянное или варьируемое давление: Регулирование давления с помощью датчика, установка заданного значения с помощью зеленой кнопки или внешних сигналов
— ПИД-регулятор: регулирование прочих постоянных переменных управления (температура, расход, давление и т. д.) с помощью датчика, настройка заданного значения с помощью зеленой кнопки и внешних сигналов

Электронный модуль обеспечивает различные функции защиты, в т. ч. защиту от перегрузки, распознавание отсутствия воды, а также защиту от недостаточного напряжения в сети или перенапряжения, высокой температуры окружающей среды, пропадания фазы, блокировки насоса и короткого замыкания. Сообщения об ошибках выводятся на дисплей.

Входы:

— In1: Вход, сигнал датчика 4 – 20 мА, 0 – 10 В, 0 – 20 мА или 2 – 10 В
— In2: Вход, заданное значение 0 – 20 мА, 0 – 10 В, 4 – 20 мА или 2 – 10 В

Выходы:

— Выход напряжения +24 В с макс. силой контакта 50 мА
— Беспотенциальная обобщенная сигнализация рабочего состояния и неисправности
— Внешн. Режим вкл/выкл. Инфракрасная связь
— Гнездо для Wilo IF-модулей Modbus, BACnet, CAN, PLR, LON для подсоединения к автоматизированной системе управления зданием

Особенно простая установка параметров и простая эксплуатация электронного модуля обеспечиваются благодаря технологии зеленой кнопки и дисплею. Насос оснащен высокоэффективным защитным кожухом муфты. Специальные встроенные рым-болты обеспечивают простоту установки насоса. Промежуточные подшипники гидравлической части и коррозионно-стойкий вал с втулкой из нержавеющей стали обеспечивают долгий срок службы.

Насос подходит для использования в системах водоснабжения и повышения давления, в промышленных циркуляционных установках, а также в контурах очистки технологической воды и в закрытых контурах охлаждения. Кроме того, его можно применять в моечных установках, а также для ирригации.

Особенности/преимущества продукции:

— Высокоэффективный электронно-коммутируемый двигатель с классом энергоэффективности IE5 согласно IEC 60034-30-2
— Простая эксплуатация и настройка с помощью зеленой кнопки с функцией блокировки и с помощью экрана
— Высокоэффективная гидравлическая часть 2D-/3D, сваренная лазером, с оптимизацией по КПД (с оптимизацией расхода и отвода газов)
— Коррозионно-стойкие рабочие колеса, ведущие колеса и ступенчатый корпус
— Корпус насоса, оптимизированный по расходу и NPSH
— Конструкция, удобная для технического обслуживания
— Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью (исполнение EPDM)

Комплект поставки:

— Высоконапорный центробежный насос Wilo-Helix EXCEL
— Инструкция по монтажу и эксплуатации
— Wilo-Helix EXCEL 2, 4, 6, 10, 16 PN 16, исполнение с овальными фланцами: Овальные ответные фланцы из нержавеющей стали с соответствующими болтами, гайками и уплотнениями

Указания относительно типа:

— Вся серия Helix EXCEL оснащена удобными для пользователя торцевыми уплотнениями в виде картриджа X-Seal (с серийным торцевым уплотнением), облегчающими и ускоряющими проведение технического обслуживания.
— Для насосов в исполнении PN 16 и PN 25 можно заказать круглые ответные фланцы из серого чугуна или нержавеющей стали, болты, гайки и уплотнения в качестве принадлежностей.
— Благодаря разборной муфте можно заменять торцевое уплотнение без демонтажа электродвигателя (при ≥ 5,5 кВт)
— Дополнительные, вставные IF-модули
— Датчики предлагаются в качестве дополнительных принадлежностей.
— Комплекты байпаса предлагаются в качестве дополнительных принадлежностей.

См. подробное описание серии

Эксплуатационные параметры:

Максимальное рабочее давление: 16 bar
Входное давление макс.: 10 bar
Температура окружающей среды, макс.: 50 °C
Минимальный индекс эффективности (MEI): ≥ 0.70

Жидкость:

Перекачиваемая жидкость: Вода или схожая по вязкости и плотности с водой жидкость, без твёрдых включений
Мин. температура перекачиваемой жидкости: -30 °C
Макс. температура перекачиваемой жидкости: 120 °C

Материалы:

Корпус насоса: 1.4404 [AISI316L] Рабочее колесо: 1.4307 [AISI304L] Статическое уплотнение: FKM
Вал насоса: 1.4057 [AISI431] Скользящее торцевое уплотнение: U3BVGG

Данные электрооборудования:

Электромагнитная совместимость: EN 61000-6-1, -2, -3, -4
Подключение к сети: 3~400V/50 Hz
Класс эффективности мотора: IE5
Номинальная мощность P2: 4,2 kW
макс. частотой вращения;: 500 1/min … 3050 1/min
Номинальный ток (прим.): 7,2 A
Степень защиты: IP 55
Класс изоляции: F

Монтаж:

Патрубок на стороне всасывания: DN 50
Патрубок с напорной стороны: DN 50

Другое:

Вес, прим.: 83 kg
Изделие: Wilo
Тип: Helix EXCEL 2203-4.2-2/16/V/KS

Номер позиции: 4171835

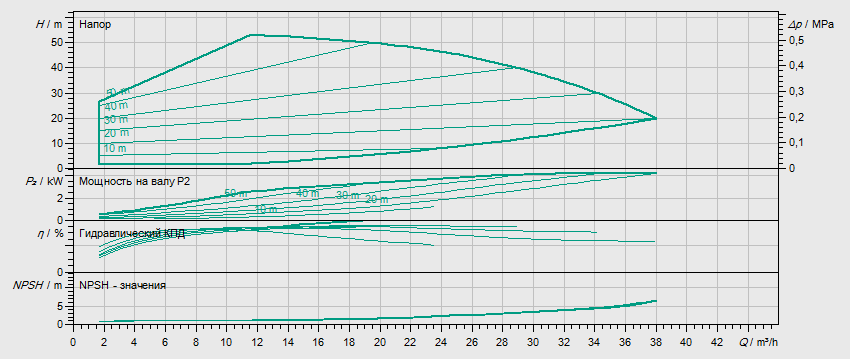

Гидравлические характеристики:

Гидравлические характеристики насоса Wilo HELIX EXCEL 2203-4.2-2/16/V/KS артикул: 4171835()

Габаритные размеры:

Габаритные размеры насоса Wilo HELIX EXCEL 2203-4.2-2/16/V/KS артикул: 4171835()

Схема подключений:

Схема подключений насоса Wilo HELIX EXCEL 2203-4.2-2/16/V/KS артикул: 4171835 ()
