Wilo SiBoost Smart Helix VE

Wilo-SiBoost Smart Helix VE

Wilo SiBoost Smart Helix VE – Высокоэффективная, готовая к подключению установка для водоснабжения (нормальновсасывающая) с 2 – 4 параллельно подключенными, вертикально расположенными высоконапорными центробежными насосами из нержавеющей стали в исполнении с сухим ротором серии Helix VE, где каждый насос оснащен встроенным частотным преобразователем с воздушным охлаждением, включая Smart Controller SCe

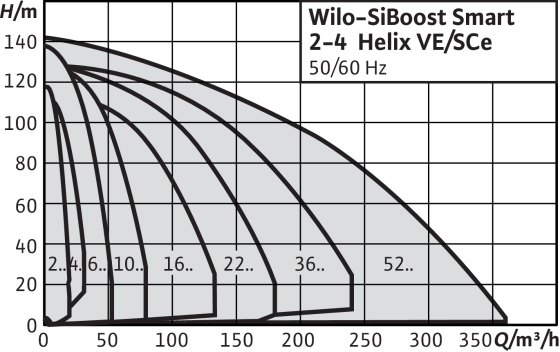

Диапазон рабочих характеристик

  • Подача до 362м3/ч;

  • Напор до 141м;

  • Темп-ра перекач. жидкости до +50С;

Wilo-SiBoost Smart Helix VE

Применение

Технические характеристики

  • Полностью автоматическое водоснабжение и повышение давления при подаче воды из сети центрального водоснабжения или приемного резервуара для частного, коммерческого, промышленного и коммунального применения (например, в жилых, офисных и административных зданиях, отелях, больницах, производственных и промышленных объектах, предприятиях водоснабжения);

  • Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений.

50 °C (опционально 70 °C)

Макс. температура окружающей среды 40 °C

IP 54 (прибор управления CC)

16 бар (25 бар опционально)

Давление на входе 10 бар

3~400 В ± 10%, 50 Гц; 3~380/440 В ±10 %, 60 Гц

  • Номинальные диаметры для подсоединения со стороны конечного давления R 1½” — DN 200
  • Номинальные диаметры для подсоединения со стороны подвода R 1½” — DN 200

1500-3770 об/мин

AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения

  • Допустимой перекачиваемой жидкостью, как правило, является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы. Установка соответствует DIN 1988 (EN 806)
  • Питьевая и подогретая питьевая вода
  • Охлаждающая вода
  • Вода для пожаротушения

Helix VE 2 ― Helix VE 16

  • Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
  • Корпус насоса из нержавеющей стали 1.4301
  • Вал из нержавеющей стали 1.4057
  • 1.4404 защитная втулка вала
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Система трубопроводов из нержавеющей стали 1.4301

Helix VE 22 ― Helix VE 52

  • Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
  • Корпус насоса из нержавеющей стали 1.4308 или серого чугуна EN-GJL 250 с катафорезным покрытием
  • Вал из нержавеющей стали 1.4057
  • 1.4404 защитная втулка вала
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Система трубопроводов из нержавеющей стали 1.4301

Особенности/преимущества продукции

  • Надежная система за счет использования высоконапорных центробежных насосов из нержавеющей стали серии Helix VE со встроенным частотным преобразователем;

  • Широкий диапазон регулирования от 25 Гц до макс. 60 Гц;

  • Вся система оптимизирована по потере давления;

  • Встроеная система распознавания сухого хода с автоматическим отключением посредством регулирующей электроники электродвигателя;

  • Максимальное качество регулирования благодаря использованию прибора управления SCe с ЖК-дисплеем, удобству навигации и настройки поворотной кнопкой.

Обозначение

Пример: Wilo-SiBoost Smart 4 Helix VE 2204-ES

SiBoost

Установка повышения давления для промышленного сектора

Smart

Прибор управления Smart Controller SCe для насосов с частотным преобразователем

4

Число насосов

Helix VE

Серия насосов

22

Номинальный объемный расход одинарного насоса [м3/ч]

04

Число секций одинарного насоса

ES

Исполнение из нержавеющей стали серии 22.., 36.., 52..

Общие указания – директивы ErP (экологический дизайн)

  • Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70;

  • КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса;

  • При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы;

  • На насосы, потребляющие мощность > 150 кВт, или имеющие подачу Q BEP < 6 м 3 /ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
