Wilo SiBoost Smart (FC) Helix V

SiBoost Smart (FC) Helix V

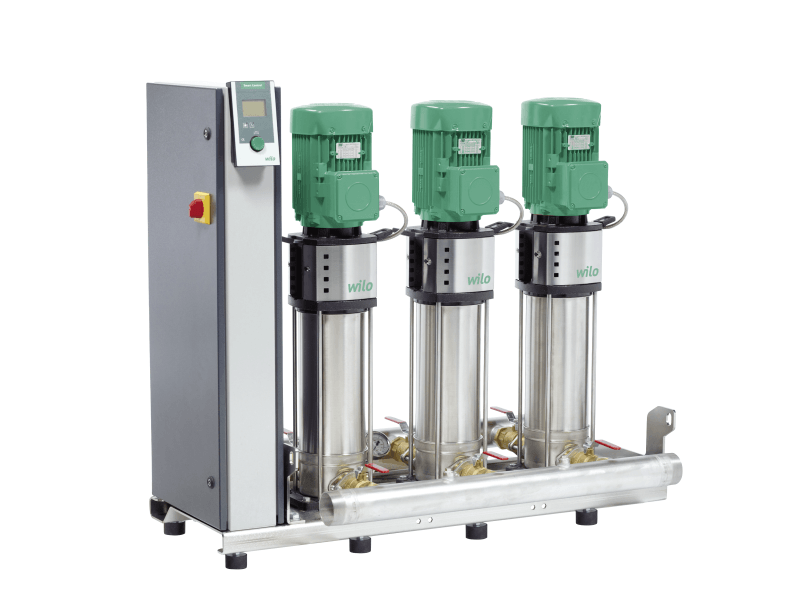

Wilo SiBoost Smart (FC) Helix V – Высокоэффективная, готовая к подключению установка для водоснабжения (нормальновсасывающая) с 2 – 4 параллельно подключенными и вертикально расположенными высоконапорными центробежными насосами из нержавеющей стали в исполнении с сухим ротором серии Helix V, вкл. контроллер Smart SC (предлагается с частотным преобразователем FC и без него).

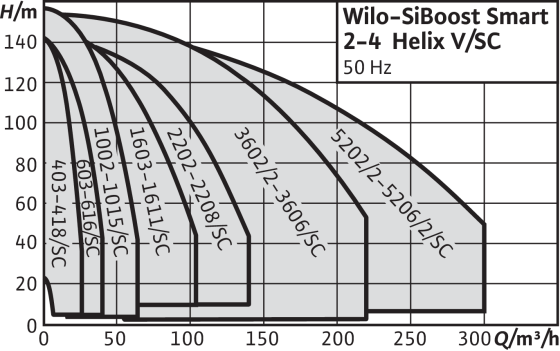

Диапазон рабочих характеристик

  • Подача до 300м3/ч;

  • Напор до 158м;

  • Темп-ра перекач. жидкости до +50С;

SiBoost Smart (FC) Helix V

Применение

Технические характеристики

  • Полностью автоматическое водоснабжение и повышение давления при подаче воды из сети центрального водоснабжения или приемного резервуара для частного, коммерческого, промышленного и коммунального применения (например, в жилых, офисных и административных зданиях, отелях, больницах, производственных и промышленных объектах, предприятиях водоснабжения);

  • Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений.

50 °C (опционально 70 °C)

Макс. температура окружающей среды 40 °C

IP 54 (прибор управления SC)

16 бар (25 бар опционально)

Давление на входе 10 бар

к 3-фазной сети 230 В/400 В ± 10 %, 50 Гц

  • Номинальные диаметры для подсоединения со стороны конечного давления R 1½” — DN 200
  • Номинальные диаметры для подсоединения со стороны подвода R 1½” — DN 200

AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения

  • Допустимые перекачиваемые жидкости (другие жидкости по запросу): указание по перекачиваемым жидкостям: допустимой перекачиваемой жидкостью является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы. Установка соответствует DIN 1988 (EN 806)
    • Питьевая и подогретая питьевая вода
    • Охлаждающая вода
    • Вода для пожаротушения

От Helix V 4 до Helix V 16

  • Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
  • Корпус насоса из нержавеющей стали 1.4301
  • Вал из нержавеющей стали 1.4057
  • 1.4404 защитная втулка вала
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Система трубопроводов из нержавеющей стали 1.4301

Helix V 22 ― Helix V 52

  • Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
  • Корпус насоса из нержавеющей стали 1.4308 или серого чугуна EN-GJL 250 с катафорезным покрытием
  • Вал из нержавеющей стали 1.4057
  • 1.4404 защитная втулка вала
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Система трубопроводов из нержавеющей стали 1.4301

Особенности/преимущества продукции

  • Прочная система, соответствующая DIN 1988 (EN 806);

  • 2 - 4 параллельно подключенных, вертикальных высоконапорных центробежных насосов серии Helix V из нержавеющей стали;

  • Высокоэффективная гидравлика насоса;

  • Вся система оптимизирована по потере давления;

  • Прибор управления/регулирования SC, с возможностью передачи данных для контроля состояния установки, ЖК-дисплеем, удобной навигацией и настройкой с помощью поворотной кнопки, с частотным преобразователем (или без него) для бесступенчатого регулирования главного насоса.

Обозначение

Пример: Wilo-SiBoost Smart FC 4 Helix V 3606-ES

SiBoost

Установка повышения давления для промышленного сектора

Smart

Прибор управления Smart Controller SC

FC

Регулирование соответствующего главного насоса посредством частотного преобразователя

4

Число насосов

Helix V

Серия насосов

36

Номинальный объемный расход одинарного насоса [м3/ч]

06

Число секций одинарного насоса

ES

Исполнение из нержавеющей стали серии 22.., 36.., 52..

Общие указания – директивы ErP (экологический дизайн)

  • Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70;

  • КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса;

  • При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы;

  • На насосы, потребляющие мощность > 150 кВт, или имеющие подачу Q BEP < 6 м 3 /ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

Таблица моделей:
