Wilo SiBoost Smart 1 Helix VE

SiBoost Smart 1 Helix VE

Wilo SiBoost Smart 1 Helix VE – Высокоэффективная, готовая к подключению установка для водоснабжения (нормальновсасывающая) с вертикально расположенным высоконапорным центробежным насосом из нержавеющей стали в исполнении с сухим ротором серии Helix VE.

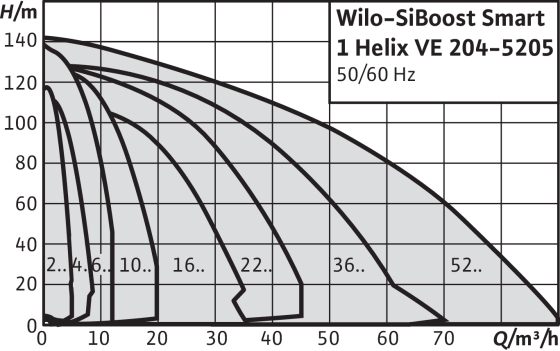

Диапазон рабочих характеристик

  • Подача до 90м3/ч;

  • Напор до 141м;

  • Темп-ра перекач. жидкости до +50С;

SiBoost Smart 1 Helix VE

Применение

Технические характеристики

  • Полностью автоматическое водоснабжение и повышение давления при подаче воды из сети центрального водоснабжения или приемного резервуара для частного, коммерческого, промышленного и коммунального применения (например, в жилых, офисных и административных зданиях, отелях, больницах, производственных и промышленных объектах, предприятиях водоснабжения);

  • Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений.

50 °C (опционально 70 °C)

Макс. температура окружающей среды 40 °C

16 бар (25 бар опционально)

Давление на входе 10 бар

к сети 3~400 В ± 10%, 50 Гц; 3~380/440 В ±10 %, 60 Гц

  • Номинальные диаметры для подсоединения со стороны конечного давления R 1¼” – R 1½”
  • Номинальные диаметры для подсоединения со стороны подачи Rp 1¼” – Rp 2″

1500-3770 об/мин

A, AC 3 со стороны сети в соответствии с мощностью двигателя и предписаниями предприятия энергоснабжения

  • допустимой перекачиваемой жидкостью является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы.
  • Питьевая и подогретая питьевая вода
  • Охлаждающая вода
  • Вода для пожаротушения

Helix VE 2 ― Helix VE 16

  • Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
  • Корпус насоса из нержавеющей стали 1.4301
  • Вал из нержавеющей стали 1.4057
  • 1.4404 защитная втулка вала
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Система трубопроводов из нержавеющей стали 1.4301

Helix VE 22 ― Helix VE 52

  • Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
  • Корпус насоса из нержавеющей стали 1.4308 или серого чугуна EN-GJL 250 с катафорезным покрытием
  • Вал из нержавеющей стали 1.4057
  • 1.4404 защитная втулка вала
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Система трубопроводов из нержавеющей стали 1.4301

Особенности/преимущества продукции

  • Надежная система за счет использования высоконапорных центробежных насосов из нержавеющей стали серии Helix VE, а также встроенного частотного преобразователя с воздушным охлаждением;

  • Высокоэффективная гидравлика насоса;

  • Широкий диапазон регулирования частотного преобразователя от 25 Гц до макс. 60 Гц (в зависимости от версии);

  • Встроенная полная защита электродвигателя посредством термодатчика PTC.

Обозначение

Пример: Wilo-COR-4 Helix V 2203/1/K/CC

SiBoost

Компактная установка повышения давления со встроенным

Smart

регулированием частоты вращения

1

Число насосов

Helix VE

Серия насосов

22

Номинальный объемный расход одинарного насоса [м3/ч]

04

Число секций одинарного насоса

ES

Исполнение из нержавеющей стали серии 22.., 36.., 52..

Общие указания – директивы ErP (экологический дизайн)

  • Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70;

  • КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса;

  • При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы;

  • На насосы, потребляющие мощность > 150 кВт, или имеющие подачу Q BEP < 6 м 3 /ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

Таблица моделей:
