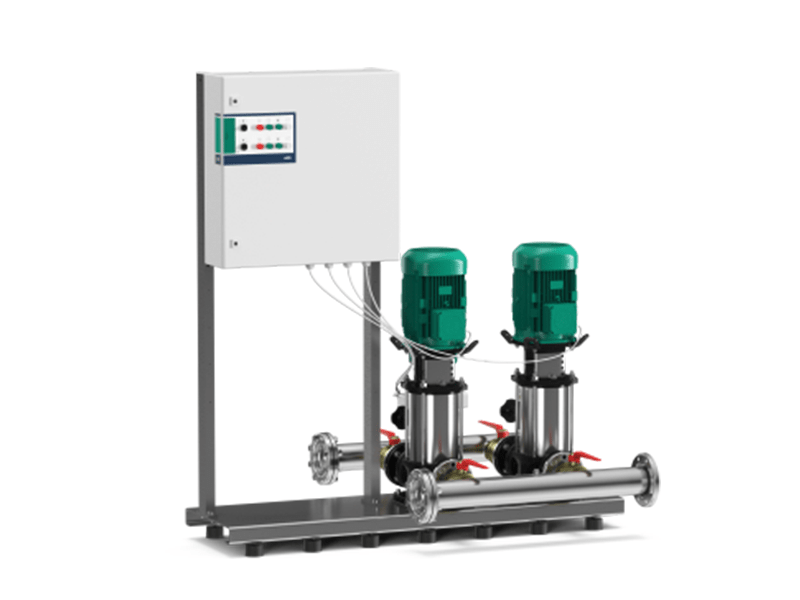

Wilo FLA Compact-2 Helix V

FLA Compact-2 Helix V

Wilo FLA Compact-2 Helix V – Установка повышения давления для подачи воды для пожаротушения в соответствии с DIN 14462, для опосредованного подключения. С 2 вертикальными многоступенчатым высоконапорными центробежными насосами из нержавеющей стали с сухим ротором и приемным резервуаром.

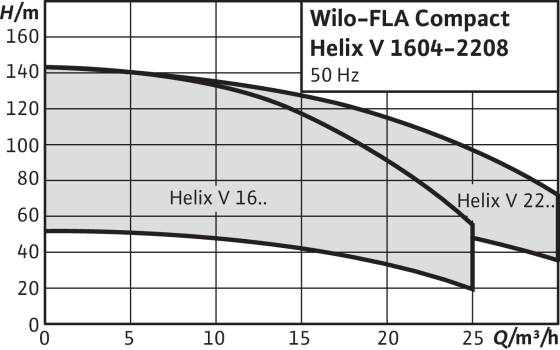

Диапазон рабочих характеристик

  • Подача до 30м3/ч;

  • Напор до 141м;

  • Темп-ра перекач. жидкости до +50С;

FLA Compact-2 Helix V

Применение

Технические характеристики

  • Автоматизированная система водоснабжения для установок пожаротушения с настенными гидрантами типа «F» в жилых, офисных и общественных зданиях, гостиницах, больницах, торговых центрах, а также в промышленных системах.

  • Номинальное давление: 16 бар
  • Рабочее давление: до 16 бар
  • Входное давление из накопительного резервуара < 1 бар
  • Номинальный внутренний диаметр для подсоединения с напорной стороны R 21/2″ – R 3″
  • Номинальный внутренний диаметр для подсоединения поплавкового клапана в приемном резервуаре: 2 x G2”
  • Рабочие колеса, диффузоры, ступенчатый корпус из нержавеющей стали 1.4307
  • Корпус насоса из серого чугуна EN-GJL-250 с катафорезным покрытием
  • Вал из нержавеющей стали 1.4057
  • 1.4404 защитная втулка вала
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Прямоугольный резервуар из полиэтилена высокой плотности черного цвета
  • Система трубопроводов из нержавеющей стали 1.4301


Особенности/преимущества продукции

  • Компактная установка, в которую входят 2 высоконапорных центробежных насоса из нержавеющей стали серии Helix FIRST V, соответствующие требованиям DIN 1988 и DIN 14462 (резервирование при 2-насосной системе);

  • Комплексная система с цилиндрическим резервуаром, который имеет разрешение к применению питьевом водоснабжении и подсоединяется непосредственно к впускному патрубку насоса;

  • Гидравлическая мощность серии: до 18 м³/ч при высоте подачи 100 м;

  • Простота настройки и надежность в эксплуатации за счет использования прибора управления FLA (проверено TÜV);

  • Предварительно отрегулированный байпасный поток для защиты насоса при низком расходе.

Обозначение

Пример: Wilo-FLA Compact–2 Helix V 1604 DS8

FLA

Установки пожаротушения

Compact

c приемным резервуаром

2

Число насосов

Helix V

Серия насосов

16

Номинальный объемный расход одинарного насоса [м3/ч]

04

Число секций насоса

DS8

Диапазон регулирования давления: до 8 бар (в зависимости от типа насоса)

Общие указания – директивы ErP (экологический дизайн)

  • Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70;

  • КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса;

  • При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы;

  • На насосы, потребляющие мощность > 150 кВт, или имеющие подачу Q BEP < 6 м 3 /ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

Таблица моделей:
