Wilo Economy CO-1 MVI.../ER

Wilo Economy CO-1 MVI…/ER — Установка водоснабжения с нормальновсасывающим высоконапорным центробежным насосом.

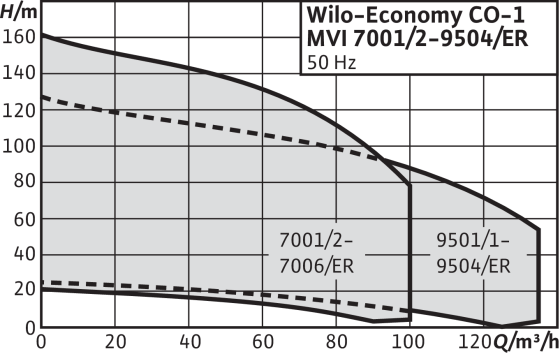

Диапазон рабочих характеристик

Применение

Технические характеристики

Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах;
Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений.

Допустимый диапазон температур

50 °C (опционально 70 °C)

Температура окружающей среды макс. 40 °C

Класс защиты

IIP54 (прибор управления ER)

Рабочее давление

16 бар

Давление на входе 6 бар

Ступени давления переключения 6/10/16 бар

Электроподключение

к 3-фазной сети 230/400 В ± 10 %, 50 Гц (другие исполнения по запросу)

Подсоединение

Номинальные диаметры для подсоединения со стороны подвода Rp 1¼» — DN 100
Номинальные диаметры для подсоединения со стороны конечного давления R 1¼» — DN 100

Частота вращения

2800 об/мин

Предохранители

AAC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения

Допустимые перекачиваемые жидкости

Допустимые перекачиваемые жидкости (другие жидкости по запросу):Указание по перекачиваемым жидкостям: Допустимой перекачиваемой жидкостью является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы
Чистая вода без осаждающихся веществ
бытовая, холодная, охлаждающая и дождевая вода;
питьевая вода;
Вода для пожаротушения

Материалы

MVI 1.. до 16..-6

Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404 (MVI 16..-6 только из 1.4301)
Корпус насоса из нержавеющей стали 1.4301/1.4404
Вал из нержавеющей стали 1.4301/1.4404
Уплотнение EPDM (EP 851)/FKM (Viton)
Крышка корпуса из нержавеющей стали 1.4301/1.4404
Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
Напорный кожух из нержавеющей стали 1.4301/1.4404
Подшипники из карбида вольфрама
Основание насоса EN-GJL-250
Система трубопроводов из нержавеющей стали 1.4571

MVI 16.. – 95..

Рабочие колеса из нержавеющей стали 1.4301/1.4404
Секции из нержавеющей стали 1.4301/1.4404
Корпус насоса EN-GJL-250/1.4404
Вал из нержавеющей стали 1.4057/1.4404
Уплотнение EPDM (EP 851)/FKM (Viton)
Крышка корпуса из нержавеющей стали 1.4301/1.4404
Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
Напорный кожух из нержавеющей стали 1.4301/1.4404
Подшипники из карбида вольфрама
Система трубопроводов из нержавеющей стали 1.4571

Особенности/преимущества продукции

Прочная система благодаря применению высоконапорных центробежных насосов из нержавеющей стали серии MVI;
Широкий спектр гидравлических характеристик за счет использования всех насосов серии MVI;
Простая настройка и надежность в эксплуатации благодаря использованию прибора управления ER-1.

Обозначение

Пример: Wilo-CO-1 MVI 204/ER

Компактная установка повышения давления

С одним насосом

MVI

Серия насосов

Номинальный объемный расход одинарного насоса [м³/ч]

Число секций одинарного насоса

Прибор управления; ER = регулятор Economy

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70;
КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса;
При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы;
На насосы, потребляющие мощность > 150 кВт, или имеющие подачу Q BEP < 6 м 3 /ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
