Wilo CO-1 Helix V.../CE+

Economy CO-1 Helix V.../CE+

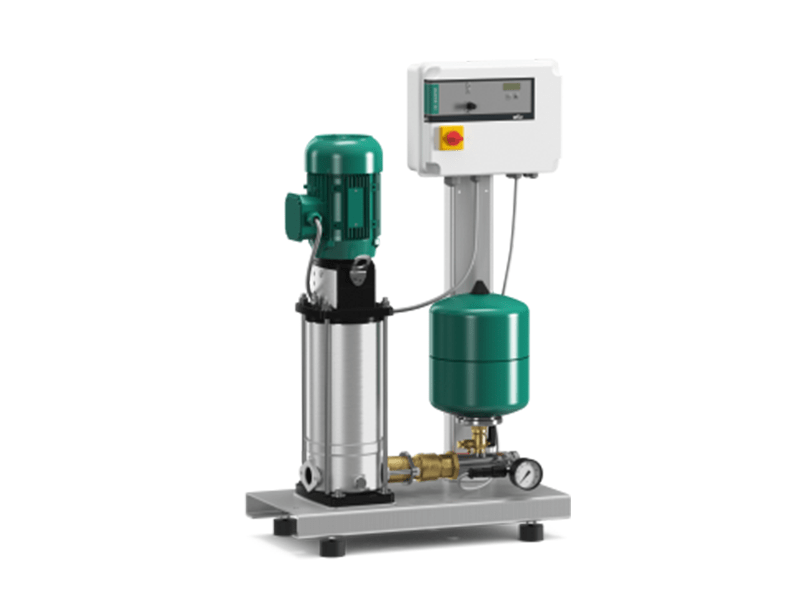

Wilo CO-1 Helix V…/CE+ – Высокоэффективная, готовая к подключению установка для водоснабжения. С многоступенчатым высоконапорным центробежным насосом из нержавеющей стали вертикального исполнения с сухим ротором, включая регулятор Economy CE+.

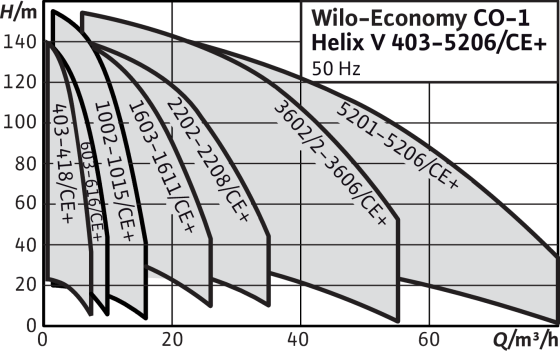

Диапазон рабочих характеристик

  • Подача до 135м3/ч;

  • Напор до 160м;

  • Темп-ра перекач. жидкости до +50С;

Economy CO-1 Helix V.../CE+

Применение

Технические характеристики

  • Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах;

  • Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений.

50 °C (опционально 70 °C)

Макс. температура окружающей среды 40 °C

IP 54 (прибор управления CE+)

16 бар

Давление на входе 10 бар

Ступени давления переключения 6/10/16 бар

к 3-фазной сети 230/400 В ± 10 %, 50 Гц (другие исполнения по запросу)

  • Номинальный внутренний диаметр для подсоединения со стороны конечного давления Rp 1 ¼” – DN 80
  • Номинальный внутренний диаметр для подсоединения со стороны подвода R 1 ¼”- DN 80

AC3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения

P2 макс. при макс. 10 A = 4 кВт (при > 4 кВт последовательно включаемом электромеханическом блоке питания)

  • Допустимые перекачиваемые жидкости (другие жидкости по запросу): указание по перекачиваемым жидкостям: Допустимой перекачиваемой жидкостью является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы
  • чистая вода без осаждающихся веществ;
  • бытовая, холодная, охлаждающая и дождевая вода;
  • питьевая вода;
  • вода для пожаротушения

Helix V 4 ― V 16

  • Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
  • Корпус насоса из нержавеющей стали 1.4301
  • Вал из нержавеющей стали 1.4057
  • 1.4404 защитная втулка вала
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Система трубопроводов из нержавеющей стали 1.4571

Helix V 22 ― Helix V 52

  • Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
  • Корпус насоса из нержавеющей стали 1.4308
  • Вал из нержавеющей стали 1.4057
  • 1.4404 защитная втулка вала
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Система трубопроводов из нержавеющей стали 1.4571

Особенности/преимущества продукции

  • Надежность системы за счет использования высоконапорных центробежных насосов из нержавеющей стали серии Helix V;

  • Высокоэффективная гидравлическая часть насоса;

  • Простота настройки и надежность в работе за счет использования прибора управления CE+.

Обозначение

Пример: Wilo-CO-1 Helix V 22 08/K/CE+

CO

Компактная установка повышения давления

1

Число насосов

Helix V

Серия насосов

22

Номинальный объемный расход одинарного насоса [м3/ч]

08

Число секций одинарного насоса

K

Со скользящими торцевыми уплотнениями в виде картриджа (для Helix V 22.., V 36.. и V 52..)

CE+

Блок регулирования; CE+ = регулятор Economy для Helix

Общие указания – директивы ErP (экологический дизайн)

  • Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70;

  • КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса;

  • При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы;

  • На насосы, потребляющие мощность > 150 кВт, или имеющие подачу Q BEP < 6 м 3 /ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

Таблица моделей:
