Wilo Comfort COR Helix VE.../CCe

Comfort COR Helix VE.../CCe

Wilo Comfort COR Helix VE…/CCe – Высокоэффективная, готовая к подключению установка для водоснабжения (нормальновсасывающая) с 2 – 6 параллельно подключенными, вертикально расположенными высоконапорными центробежными насосами из высококачественной стали в исполнении с сухим ротором серии Helix VE, где каждый насос оснащен встроенным частотным преобразователем с воздушным охлаждением, включая Comfort Controller CCe.

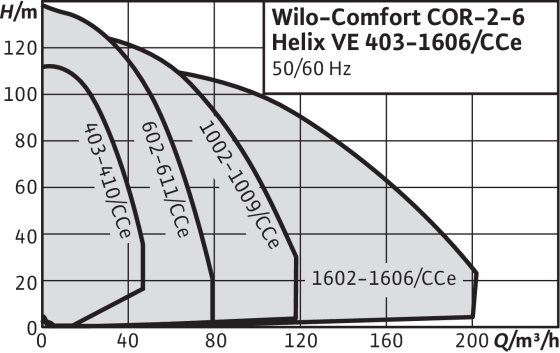

Диапазон рабочих характеристик

  • Подача до 155м3/ч;

  • Напор до 150м;

  • Темп-ра перекач. жидкости до +50С;

Comfort COR Helix VE.../CCe

Применение

Технические характеристики

  • Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах;

  • Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений.

50 °C (опционально 70 °C)

Макс. температура окружающей среды 40 °C

16 бар (25 бар опционально)

Давление на входе 10 бар

3~400 В ± 10%, 50 Гц; 3~380/440 В ±10 %, 60 Гц

  • Номинальный внутренний диаметр для подсоединения со стороны отводящего трубопровода R 1½” – DN 125
  • Номинальный внутренний диаметр для подсоединения со стороны подвода R 1½” – DN 125

A, AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия электроснабжения

  • Допустимые перекачиваемые жидкости (другие жидкости по запросу): указание по перекачиваемым жидкостям: Допустимой перекачиваемой жидкостью является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы
    • Питьевая и подогретая питьевая вода
    • Охлаждающая вода
    • Вода для пожаротушения

с Helix VE 4 — VE 16:

  • Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
  • Корпус насоса из нержавеющей стали 1.4301
  • Вал из нержавеющей стали 1.4057
  • 1.4404 защитная втулка вала
  • Уплотнительные кольца из EPDM (уплотнение FKM по запросу)
  • Система трубопроводов из нержавеющей стали 1.4571

Особенности/преимущества продукции

  • Прочная система с высоконапорными центробежными насосами из нержавеющей стали Helix VE со встроенным частотным преобразователем, диапазон регулирования от 25 Гц до 60 Гц;

  • Высокоэффективная гидравлическая часть насоса;

  • Вся система оптимизирована по потере давления;

  • Встроенная система распознавания сухого хода с автоматическим отключением посредством регулирующей электроники электродвигателя;

  • Максимальное качество регулирования прибором управления CCe с расширенными функциями, микрокомпьютерным управлением и сенсорным дисплеем.

Обозначение

Пример: Wilo-COR-4 Helix VE 1603/K/CCe

COR

Компактная установка повышения давления со встроенным регулированием частоты вращения для каждого насоса

4

Число насосов

Helix VE

Серия насосов

16

Номинальный объемный расход одинарного насоса [м3/ч]

03

Число секций одинарного насоса

K

Со скользящими торцевыми уплотнениями в виде картриджа

5,5

Номинальная мощность электродвигателя P2 в кВт [только типы с возможностью подключения нескольких моторов для одинаковой гидравлической мощности]

CCe

Прибор управления; CCe = контроллер Comfort для насосов со встроенным частотным преобразователем

Общие указания – директивы ErP (экологический дизайн)

  • Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70;

  • КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса;

  • При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы;

  • На насосы, потребляющие мощность > 150 кВт, или имеющие подачу Q BEP < 6 м 3 /ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

Таблица моделей:
