Wilo Comfort CO-/COR-MVI.../CC

Wilo Comfort CO-/COR-MVI…/CC — Установка повышения давления с 2–6 параллельно включенными, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали.

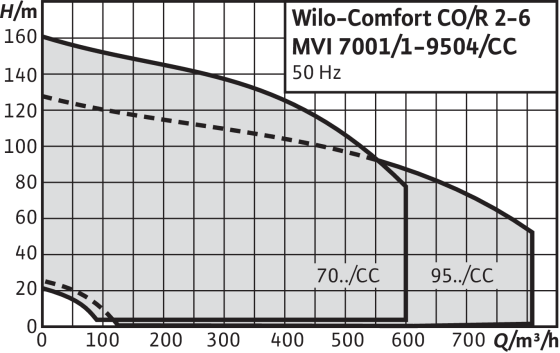

Диапазон рабочих характеристик

Применение

Технические характеристики

Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах;
Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений.

Допустимый диапазон температур

50 °C (опционально 70 °C)

Класс защиты

IP 54 (прибор управления CC)

Рабочее давление

16 бар (25 бар опционально)

Давление на входе 10 бар

Электроподключение

к 3-фазной сети 230 В/400 В ± 10%, 50 Гц

Подсоединение

Номинальные диаметры для подсоединения со стороны конечного давления R 1½» — DN 200
Номинальные диаметры для подсоединения со стороны подвода R 1½» — DN 200

Частота вращения

2850 об/мин

Предохранители

AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения

Допустимые перекачиваемые жидкости

Допустимые перекачиваемые жидкости (другие жидкости по запросу): указание по перекачиваемым жидкостям: Допустимой перекачиваемой жидкостью является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы
- Питьевая и подогретая питьевая вода
- Охлаждающая вода
- Вода для пожаротушения

Материалы

MVI 1.. до 16..-6

Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404 (MVI 16..-6 только из 1.4301)
Корпус насоса из нержавеющей стали 1.4301/1.4404
Вал из нержавеющей стали 1.4301/1.4404
Уплотнение EPDM (EP 851)/FKM (Viton)
Крышка корпуса из нержавеющей стали 1.4301/1.4404
Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
Напорный кожух из нержавеющей стали 1.4301/1.4404
Подшипники из карбида вольфрама
Основание насоса EN-GJL-250
Система трубопроводов из нержавеющей стали 1.4571

MVI 16.. – 95..

Рабочие колеса из нержавеющей стали 1.4301/1.4404
Секции из нержавеющей стали 1.4301/1.4404
Корпус насоса EN-GJL-250/1.4404
Вал из нержавеющей стали 1.4057/1.4404
Уплотнение EPDM (EP 851)/FKM (Viton)
Крышка корпуса из нержавеющей стали 1.4301/1.4404
Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
Напорный кожух из нержавеющей стали 1.4301/1.4404
Подшипники из карбида вольфрама
Система трубопроводов из нержавеющей стали 1.4571

Особенности/преимущества продукции

Удобная система в соответствии DIN 1988;
2-6 параллельно включенных вертикальных высоконапорных центробежных насоса из нержавеющей стали серии MVI;
Удобный в эксплуатации прибор управления/регулирования «CC» с микрокомпьютерным управлением и программной памятью, полностью графическим сенсорным дисплеем и возможностью ввода рабочих параметров через меню; при использовании установок COR с частотными преобразователями для регулирования частоты вращения основного насоса.

Обозначение

Пример: Wilo-COR-4 MVI 804/CC

Компактная установка повышения давления

Регулирование главного насоса посредством частотного преобразователя

Число насосов

MVI

Серия насосов

Номинальный объемный расход одинарного насоса [м³/ч]

Число секций одинарного насоса

Блок регулирования; CC = контроллер Comfort

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70;
КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса;
При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы;
На насосы, потребляющие мощность > 150 кВт, или имеющие подачу Q BEP < 6 м 3 /ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

Внимание!
