Вертикальный циркуляционный ин-лайн насос Wilo VeroTwin DP-E 50/105-0,75/2-R1 артикул: 2159009 (2144408)

Изображение насоса Wilo DP-E 50/105-0,75/2-R1 артикул: 2159009

Артикул: 2159009

Старый артикул: (2144408)

Стоимость: 4741 2654,96 руб. с НДС

Срок поставки: от 4-х до 6-ти недель



Масса нетто: 56,0 кг;

Масса брутто: 56,7 кг;

Габариты без учета упаковки, ДхШхВ:

429мм х 495мм х 365мм



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Сдвоенный насос с сухим ротором линейного типа для установки в трубах или на фундаменте со встроенным частотным преобразователем для электронного регулирования параметров, в том числе постоянного или переменного перепада давления (Δp-c/Δp-v). Трехфазный электродвигатель с частотным преобразователем

Конструкция:

– одноступенчатый низконапорный центробежный насос с неразъемным валом;
– спиральный корпус линейного типа;
– фланцы PN 16 с перфорацией согласно EN 1092-2;
– Штуцеры для замера давления (R 1/8) для смонтированных дифференциальных датчиков давления (исполнение …-R1 без датчика)
– Серийные корпус насоса и фланец электродвигателя с катафорезным покрытием
– скользящее торцовое уплотнение для перекачивания воды температурой до 120 °C. До температуры +40 °C допустимо применение гликолевой примеси объемной долей от 20 до 40%. Другие скользящие торцовые уплотнения или другие перекачиваемые жидкости/температуры предоставляются по запросу.

Принадлежности:

– консоли для крепления к фундаменту;
– IR-монитор;
– IF-модуль PLR
– IF-модуль LON
– IF-модуль Modbus
– IF-модуль BACnet;
– IF-модуль CAN
– Комплекты дифференциальных датчиков давления (DDG) 0-10 В для насосов в исполнении …–R1

Серийное оснащение:

– Однокнопочная панель управления для следующих функций:
– Насос Вкл./Выкл.
– Установка заданного значения или числа оборотов
– выбор способа регулирования: Δp-c (постоянный перепад давления), Δp-v (переменный перепад давления), ПИД-регулятор, n-постоянный (ручной режим управления);
– выбор режима работы при совместной работе двух насосов (основной/резервный режим работы, режим совместной работы двух насосов);
– конфигурация рабочих параметров;
– Квитирование ошибок
– Экран насоса для индикации следующих параметров:
– Способ регулирования
– заданное значение (напр., перепад давления или частота вращения);
– сообщения об ошибках и предупреждения;
– текущие значения (напр., потребляемая мощность, текущее значение датчика);
– эксплуатационные данные (напр., количество часов работы, расход энергии);
– данные о состоянии (например, состояние реле SSM и SBM);
– данные об устройстве (напр., название насоса);

Дополнительные функции:

– Интерфейсы: Управляющий вход «Выкл. по приоритету», «Внешняя смена насосов» (действует только в режиме работы сдвоенного насоса), аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для ​режима управления (DDC) или дистанционного регулирования заданных значений, аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для передачи сигнала фактического значения датчика давления, инфракрасный интерфейс для беспроводной связи с устройством управления и сервисного обслуживания – IR-картой памяти/IR-монитором Wilo, разъем для IF-модуля Wilo Modbus, BACnet, CAN, PLR, LON для связи с автоматизированной системой управления зданием, настраиваемая беспотенциальная система оповещения о неисправностях, эксплуатации и готовности, интерфейс для связи со сдвоенными насосами;
– устанавливаемый временной интервал для смены работы насосов (в режиме работы сдвоенного насоса);
– Встроенная полная защита электродвигателя
– различные режимы работы для систем отопления (HV) или кондиционирования (AC);
– Блокировка доступа
– различные панели управления: стандартная/обслуживание

См. подробное описание серии

Эксплуатационные параметры:

Температура окружающей среды: 0…40 °C
Максимальное рабочее давление: 10 bar
Индекс минимальной эффективности (MEI): ≥ 0,4

Жидкость:

Перекачиваемая жидкость: Вода или схожая по вязкости и плотности с водой жидкость, без твёрдых включений
Мин. температура перекачиваемой жидкости: -20 °C
Макс. температура перекачиваемой жидкости: 120 °C

Материалы:

Корпус насоса: 5.1301, EN-GJL-250
Рабочее колесо: PPE/PS-GF30
Вал: 1.4021, X20Cr13
Уплотнение вала: AQ1EGG
Фонарь: 5.1301, EN-GJL-250

Данные электрооборудования:

Класс эффективности электродвигателя: IE4
Создаваемые помехи: EN 61800-3
Помехозащищенность: EN 61800-3
Подключение к сети: 3~400V/50 Hz
Номинальная мощность Р2: 0,75 kW
Частота вращения макс.: 2900 1/min
Номинальный ток: 1,9 A
Класс нагревостойкости изоляции: F
Класс защиты мотора: IP55
Защита электродвигателя: интегрировано

Монтаж:

Присоединение к трубопроводу на стороне всасывания: DN 50, PN10
Присоединение к трубопроводу с напорной стороны: DN 50, PN10
Монтажная длина: 280 mm

Другое:

Изделие: Wilo
Обозначение изделия: DP-E 50/105-0,75/2-R1 PN 10
Масса нетто прибл.: 55,8 kg
Артикульный номер: 2159009

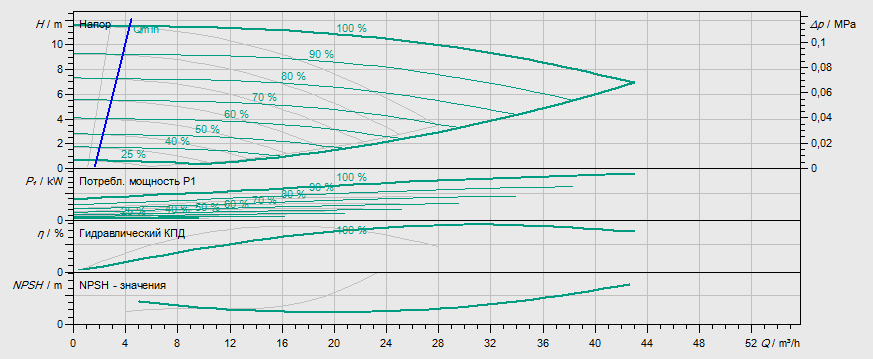

Гидравлические характеристики:

Гидравлические характеристики насоса Wilo DP-E 50/105-0,75/2-R1 артикул: 2159009((2144408))

Габаритные размеры:

Габаритные размеры насоса Wilo DP-E 50/105-0,75/2-R1 артикул: 2159009((2144408))

Схема подключений:

Схема подключений насоса Wilo DP-E 50/105-0,75/2-R1 артикул: 2159009 ((2144408))
