Насос Wilo DP-E 40/130-2,2/2 артикул: 2158943 (2109782)

Вертикальный циркуляционный ин-лайн насос Wilo VeroTwin DP-E 40/130-2,2/2 артикул: 2158943 (2109782)

Изображение насоса Wilo DP-E 40/130-2,2/2 артикул: 2158943

Артикул: 2158943

Старый артикул: (2109782)

Стоимость: 7318 4098,08 руб. с НДС

Срок поставки: до 4-х недель



Масса нетто: 83,5 кг;

Масса брутто: 83,5 кг;

Габариты без учета упаковки, ДхШхВ:

434мм х 716мм х 399мм



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Сдвоенный насос с сухим ротором линейного типа для установки в трубах или на фундаменте со встроенным частотным преобразователем для электронного регулирования параметров, в том числе постоянного или переменного перепада давления (Δp-c/Δp-v). Трехфазный электродвигатель с частотным преобразователем

Конструкция:

— одноступенчатый низконапорный центробежный насос с неразъемным валом;
— спиральный корпус линейного типа;
— фланцы PN 16 с перфорацией согласно EN 1092-2;
— Штуцеры для замера давления (R 1/8) для смонтированных дифференциальных датчиков давления (исполнение …-R1 без датчика)
— Серийные корпус насоса и фланец электродвигателя с катафорезным покрытием
— скользящее торцовое уплотнение для перекачивания воды температурой до 120 °C. До температуры +40 °C допустимо применение гликолевой примеси объемной долей от 20 до 40%. Другие скользящие торцовые уплотнения или другие перекачиваемые жидкости/температуры предоставляются по запросу.

Принадлежности:

— консоли для крепления к фундаменту;
— IR-монитор;
— IF-модуль PLR
— IF-модуль LON
— IF-модуль Modbus
— IF-модуль BACnet;
— IF-модуль CAN
— Комплекты дифференциальных датчиков давления (DDG) 0-10 В для насосов в исполнении …–R1

Серийное оснащение:

— Однокнопочная панель управления для следующих функций:
— Насос Вкл./Выкл.
— Установка заданного значения или числа оборотов
— выбор способа регулирования: Δp-c (постоянный перепад давления), Δp-v (переменный перепад давления), ПИД-регулятор, n-постоянный (ручной режим управления);
— выбор режима работы при совместной работе двух насосов (основной/резервный режим работы, режим совместной работы двух насосов);
— конфигурация рабочих параметров;
— Квитирование ошибок
— Экран насоса для индикации следующих параметров:
— Способ регулирования
— заданное значение (напр., перепад давления или частота вращения);
— сообщения об ошибках и предупреждения;
— текущие значения (напр., потребляемая мощность, текущее значение датчика);
— эксплуатационные данные (напр., количество часов работы, расход энергии);
— данные о состоянии (например, состояние реле SSM и SBM);
— данные об устройстве (напр., название насоса);

Дополнительные функции:

— Интерфейсы: Управляющий вход «Выкл. по приоритету», «Внешняя смена насосов» (действует только в режиме работы сдвоенного насоса), аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для ​режима управления (DDC) или дистанционного регулирования заданных значений, аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для передачи сигнала фактического значения датчика давления, инфракрасный интерфейс для беспроводной связи с устройством управления и сервисного обслуживания – IR-картой памяти/IR-монитором Wilo, разъем для IF-модуля Wilo Modbus, BACnet, CAN, PLR, LON для связи с автоматизированной системой управления зданием, настраиваемая беспотенциальная система оповещения о неисправностях, эксплуатации и готовности, интерфейс для связи со сдвоенными насосами;
— устанавливаемый временной интервал для смены работы насосов (в режиме работы сдвоенного насоса);
— Встроенная полная защита электродвигателя
— различные режимы работы для систем отопления (HV) или кондиционирования (AC);
— Блокировка доступа
— различные панели управления: стандартная/обслуживание

См. подробное описание серии

Эксплуатационные параметры:

Температура окружающей среды: 0…40 °C
Максимальное рабочее давление: 10 bar
Индекс минимальной эффективности (MEI): ≥ 0,4

Жидкость:

Перекачиваемая жидкость: Вода или схожая по вязкости и плотности с водой жидкость, без твёрдых включений
Мин. температура перекачиваемой жидкости: -20 °C
Макс. температура перекачиваемой жидкости: 120 °C

Материалы:

Корпус насоса: 5.1301, EN-GJL-250
Рабочее колесо: PPE/PS-GF30
Вал: 1.4021, X20Cr13
Уплотнение вала: AQ1EGG
Фонарь: 5.1301, EN-GJL-250

Данные электрооборудования:

Класс эффективности электродвигателя: IE4
Создаваемые помехи: EN 61800-3
Помехозащищенность: EN 61800-3
Подключение к сети: 3~400V/50 Hz
Номинальная мощность Р2: 2,2 kW
Частота вращения макс.: 2900 1/min
Номинальный ток: 6,8 A
Класс нагревостойкости изоляции: F
Класс защиты мотора: IP55
Защита электродвигателя: интегрировано

Монтаж:

Присоединение к трубопроводу на стороне всасывания: DN 40, PN10
Присоединение к трубопроводу с напорной стороны: DN 40, PN10
Монтажная длина: 320 mm

Другое:

Изделие: Wilo
Обозначение изделия: DP-E 40/130-2,2/2 PN 10
Масса нетто прибл.: 72,1 kg
Артикульный номер: 2158943

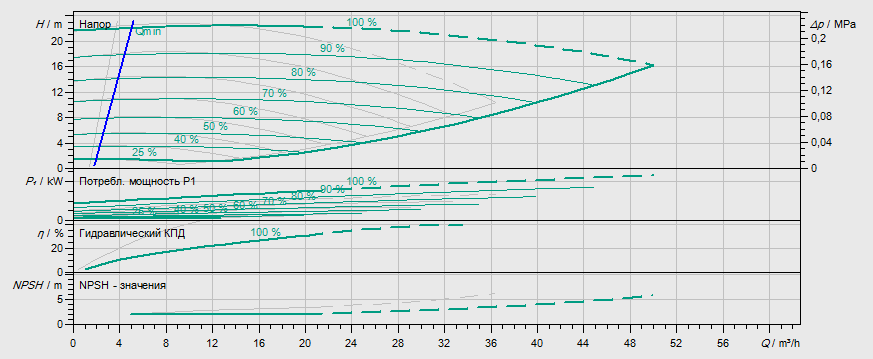

Гидравлические характеристики:

Гидравлические характеристики насоса Wilo DP-E 40/130-2,2/2 артикул: 2158943((2109782))

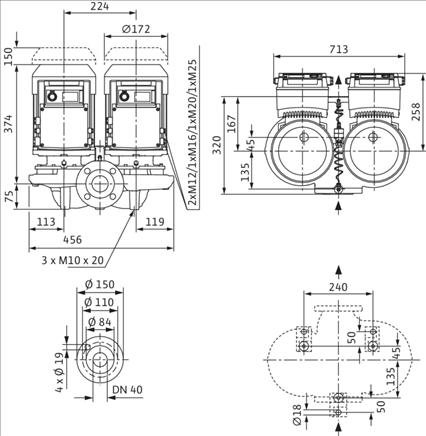

Габаритные размеры:

Габаритные размеры насоса Wilo DP-E 40/130-2,2/2 артикул: 2158943((2109782))

Схема подключений:

Схема подключений насоса Wilo DP-E 40/130-2,2/2 артикул: 2158943 ((2109782))
