Насос Wilo STRATOS GIGA 80/1-21/3,5 артикул: 2170130 (2117146)

Вертикальный циркуляционный инлайн насос Wilo STRATOS GIGA 80/1-21/3,5 артикул: 2170130 (2117146)

Изображение насоса Wilo STRATOS GIGA 80/1-21/3,5 артикул: 2170130

Артикул: 2170130

Старый артикул: (2117146)

Стоимость: 5658 3168 руб. с НДС

Срок поставки: до 4-х недель



Масса нетто: 49,0 кг;

Масса брутто: 51,0 кг;

Габариты без учета упаковки, ДхШхВ:

574мм х 275,5мм х 428мм



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Высокоэффективный линейный насос с электронно-коммутируемым двигателем класса энергоэффективности IE5 согласно IEC 60034-30-2 и электронной регулировкой мощности с сухим ротором. Насос выполнен в качестве одноступенчатого низконапорного центробежного насоса с фланцевым соединением и скользящим торцевым уплотнением. Устройство Stratos GIGA предназначено для перекачивания воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Конструкция:

— одноступенчатый низконапорный центробежный насос с неразъемным валом блочной конструкции;
— спиральный корпус линейного типа (всасывающий и напорный патрубок с одинаковыми фланцами в одной линии);
— фланцы PN 16 с перфорацией согласно EN 1092-2;
— Штуцеры для замера давления (R 1/8) для смонтированных дифференциальных датчиков давления (исполнение …-R1 без датчика)
— Серийные корпус насоса и фланец электродвигателя с катафорезным покрытием
— Торцевое уплотнение для подачи воды при Tmax. = +140 °C. До T ≤ +40 °C допускается примесь гликоля от 20 % до 40 % объемной доли. Для смесей воды/гликоля с долями гликоля > 40 % до макс. 50 % объемной доли и при температуре перекачиваемой жидкости от > +40 °C до макс. +120 °C или для других перекачиваемых жидкостей, отличных от воды, требуется предусмотреть наличие альтернативного скользящего торцевого уплотнения.
— Подключаемое напряжение: 3~480 В ±10% 50/60 Гц; 3~440 В ±10% 50/60 Гц; 3~400 В ±10% 50/60 Гц; 3~380 В -5 % +10 %, 50/60 Гц

Принадлежности:

— консоли для крепления к фундаменту;
— Комплекты дифференциальных датчиков давления 0-10 В для насосов в исполнении …–R1
— IR-монитор;
— IR-модуль;
— IF-модуль PLR
— IF-модуль LON
— IF-модуль Modbus
— IF-модуль BACnet;
— IF-модуль CAN

Серийное оснащение:

— Панель управления с технологией зеленой кнопки для:
— Насос Вкл./Выкл.
— выбор способа регулирования: Δp-c (постоянный перепад давления), Δp-v (переменный перепад давления), ПИД-регулятор, n-постоянный (ручной режим управления);
— Установка заданного значения или числа оборотов
— конфигурация рабочих параметров;
— Квитирование ошибок
— Экран насоса для индикации следующих параметров:
— Способ регулирования
— заданное значение (напр., перепад давления или частота вращения);
— сообщения об ошибках и предупреждения;
— текущие значения (напр., потребляемая мощность, текущее значение датчика);
— эксплуатационные данные (напр., количество часов работы, расход энергии);
— данные о состоянии (например, состояние реле SSM и SBM);
— данные об устройстве (напр., название насоса);
— Режим работы (только при совместной работе двух насосов: основной/резервный режим работы, параллельный режим работы)
— состояние корректировки значения давления

Дополнительные функции:

— аналоговые интерфейсы 0-10 В, 2-10 В, 0-20 мА, 4-20 мА, встроенная система управления сдвоенными насосами, два настраиваемых реле оповещения для сообщений об эксплуатации или неисправностях, настраиваемый порядок действий при аварии в системах отопления и кондиционирования, блокировка доступа к насосу, встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения, серийные отверстия для отвода конденсата в корпусе электродвигателя (при поставке закрыты), инфракрасный интерфейс для беспроводной связи с управляющим и сервисным устройством – IR-монитором Wilo и IR-модулем Wilo, разъем для IF-модуля Wilo Modbus, BACnet, CAN, PLR, LON для связи с автоматизированной системой управления зданием.

См. подробное описание серии

Эксплуатационные параметры:

Температура окружающей среды: 0…40 °C
Максимальное рабочее давление: 16 bar
Индекс минимальной эффективности (MEI): ≥ 0,7

Жидкость:

Перекачиваемая жидкость: Вода или схожая по вязкости и плотности с водой жидкость, без твёрдых включений
Мин. температура перекачиваемой жидкости: -20 °C
Макс. температура перекачиваемой жидкости: 140 °C

Материалы:

Корпус насоса: 5.1301, EN-GJL-250
Рабочее колесо: PPS-GF40
Вал: 1.4542, X5CrNiCuNb16-4
Уплотнение вала: AQ1EGG
Фонарь: 5.1301, EN-GJL-250 (KTL coated)

Данные электрооборудования:

Класс эффективности электродвигателя: IE5
Создаваемые помехи: EN 61800-3
Помехозащищенность: EN 61800-3
Подключение к сети: 3~400V/50 Hz
Номинальная мощность Р2: 3,5 kW
Частота вращения макс.: 3100 1/min
Номинальный ток: 6,9 A
Класс нагревостойкости изоляции: F
Класс защиты мотора: IP55
Защита электродвигателя: интегрировано

Монтаж:

Присоединение к трубопроводу на стороне всасывания: DN 80, PN16
Присоединение к трубопроводу с напорной стороны: DN 80, PN16
Монтажная длина: 360 mm

Другое:

Изделие: Wilo
Обозначение изделия: Stratos GIGA 80/1-21/3,5
Масса нетто прибл.: 49 kg
Артикульный номер: 2170130

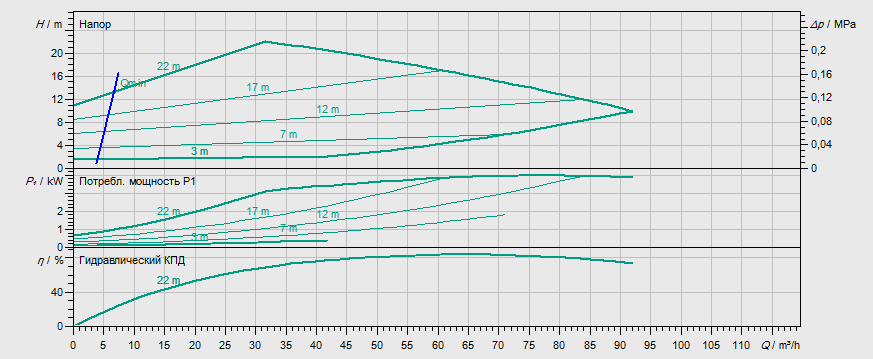

Гидравлические характеристики:

Гидравлические характеристики насоса Wilo STRATOS GIGA 80/1-21/3,5 артикул: 2170130((2117146))

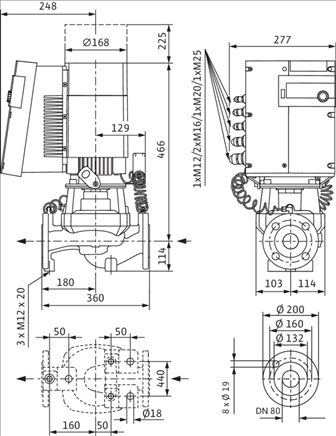

Габаритные размеры:

Габаритные размеры насоса Wilo STRATOS GIGA 80/1-21/3,5 артикул: 2170130((2117146))

Схема подключений:

Схема подключений насоса Wilo STRATOS GIGA 80/1-21/3,5 артикул: 2170130 ((2117146))
