Вертикальный циркуляционный ин-лайн насос Wilo CronoTwin DL-E 65/220-22/2 артикул: 2153812 (2114663)

Изображение насоса Wilo DL-E 65/220-22/2 артикул: 2153812

Артикул: 2153812

Старый артикул: (2114663)

Стоимость: 22958 12856,48 руб. с НДС

Срок поставки: от 4-х до 6-ти недель



Масса нетто: 527,0 кг;

Масса брутто: 554,0 кг;

Габариты без учета упаковки, ДхШхВ:

872мм х 723мм х 657мм



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Сдвоенный насос с сухим ротором линейного типа для установки в трубах или на фундаменте со встроенным частотным преобразователем для электронного регулирования параметров, в том числе постоянного или переменного перепада давления (Δp-c/Δp-v).

Конструкция:

– Одноступенчатый низконапорный центробежный насос
– Спиральный корпус линейного исполнения (всасывающий и напорный патрубок с одинаковыми фланцами в одной линии), фланец PN 16 – с отверстием согласно EN 1092-2
– Штуцеры для замера давления (R 1/8) для смонтированных дифференциальных датчиков давления (исполнение …-R1 без датчика)
– Серийные корпус насоса и фланец электродвигателя с катафорезным покрытием
– Скользящее торцовое уплотнение для перекачивания воды температурой до 140 °C. До температуры +40 °C допустимо применение гликолевой примеси объемной долей от 20 до 40%.
– Специальные скользящие торцовые уплотнения для смесей воды/гликоля, отличных от 20–40 % объемной доли гликоля, и для температуры перекачиваемой жидкости ≤ 40 °C или других перекачиваемых жидкостей кроме воды (повышенная цена).

Принадлежности:

– консоли для крепления к фундаменту;
– IR-монитор;
– IF-модуль PLR
– IF-модуль LON
– IF-модуль Modbus
– IF-модуль BACnet;
– IF-модуль CAN
– Системы регулирования VR-HVAC/CCe-HVAC/SCe-HVAC
– Комплекты дифференциальных датчиков давления (DDG) 0-10 В для насосов в исполнении …–R1

Серийное оснащение:

– Однокнопочная панель управления для следующих функций:
– Насос Вкл./Выкл.
– Установка заданного значения или числа оборотов
– выбор способа регулирования: Δp-c (постоянный перепад давления), Δp-v (переменный перепад давления), ПИД-регулятор, n-постоянный (ручной режим управления);
– выбор режима работы при совместной работе двух насосов (основной/резервный режим работы, режим совместной работы двух насосов);
– конфигурация рабочих параметров;
– Квитирование ошибок
– Экран насоса для индикации следующих параметров:
– Способ регулирования
– заданное значение (напр., перепад давления или частота вращения);
– сообщения об ошибках и предупреждения;
– текущие значения (напр., потребляемая мощность, текущее значение датчика);
– эксплуатационные данные (напр., количество часов работы, расход энергии);
– данные о состоянии (например, состояние реле SSM и SBM);
– данные об устройстве (напр., название насоса);

Дополнительные функции:

– Интерфейсы: управляющий вход «Выкл. по приоритету», «Внешняя смена насосов», аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для ​режима управления (DDC) или дистанционного регулирования заданных значений, аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для передачи сигнала фактического значения датчика давления, инфракрасный интерфейс для беспроводной связи с устройством управления и сервисного обслуживания – IR-накопителем/IR-монитором Wilo, разъем для IF-модуля Wilo для связи с автоматизированной системой управления зданием, настраиваемая беспотенциальная система оповещения о неисправностях, эксплуатации и готовности, интерфейс для связи со сдвоенными насосами;
– Трехфазный электродвигатель с частотным преобразователем
– Встроенная система управления сдвоенными насосами
– Настраиваемый временной интервал для смены работы насосов
– Встроенная полная защита электродвигателя
– различные режимы работы для систем отопления (HV) или кондиционирования (AC);
– Блокировка доступа
– различные панели управления: стандартная/обслуживание

См. подробное описание серии

Эксплуатационные параметры:

Температура окружающей среды: 0…40 °C
Максимальное рабочее давление: 16 bar
Индекс минимальной эффективности (MEI): ≥ 0,4

Жидкость:

Перекачиваемая жидкость: Вода или схожая по вязкости и плотности с водой жидкость, без твёрдых включений
Мин. температура перекачиваемой жидкости: -20 °C
Макс. температура перекачиваемой жидкости: 140 °C

Материалы:

Корпус насоса: 5.1301, EN-GJL-250
Рабочее колесо: 5.1300, EN-GJL-200
Вал: 1.4122, X39CrMo17-1
Уплотнение вала: AQ1EGG
Фонарь: 5.1301, EN-GJL-250 (KTL coated)

Данные электрооборудования:

Класс эффективности электродвигателя: IE4
Создаваемые помехи: EN 61800-3
Помехозащищенность: EN 61800-3
Подключение к сети: 3~400V/50 Hz
Номинальная мощность Р2: 22 kW
Частота вращения макс.: 2900 1/min
Номинальный ток: 38,7 A
Класс нагревостойкости изоляции: F
Класс защиты мотора: IP55
Защита электродвигателя: интегрировано

Монтаж:

Присоединение к трубопроводу на стороне всасывания: DN 65, PN16
Присоединение к трубопроводу с напорной стороны: DN 65, PN16
Монтажная длина: 475 mm

Другое:

Изделие: Wilo
Обозначение изделия: DL-E 65/220-22/2
Масса нетто прибл.: 526,7 kg
Артикульный номер: 2153812

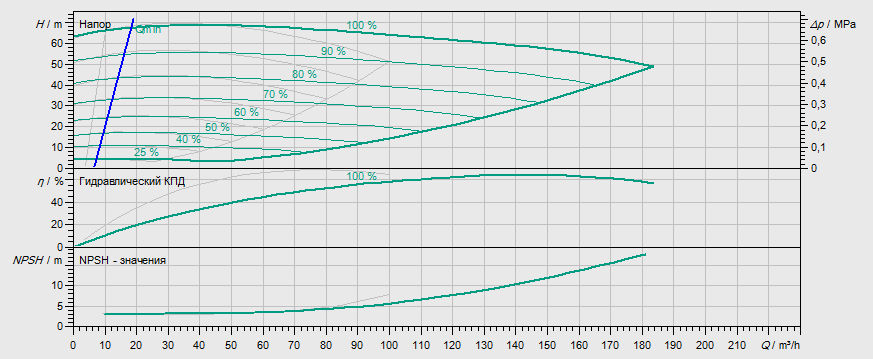

Гидравлические характеристики:

Гидравлические характеристики насоса Wilo DL-E 65/220-22/2 артикул: 2153812((2114663))

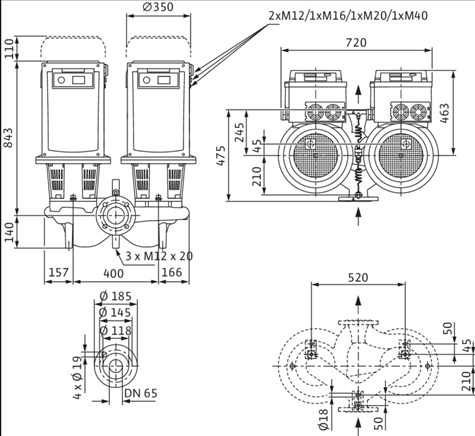

Габаритные размеры:

Габаритные размеры насоса Wilo DL-E 65/220-22/2 артикул: 2153812((2114663))

Схема подключений:

Схема подключений насоса Wilo DL-E 65/220-22/2 артикул: 2153812 ((2114663))
