Циркуляционный ин-лайн насос Wilo-CronoLine-IL-E 65/220-22/2-R1 артикул: 2153743 (2114479)

[elementor-template id=»15025″]
Изображение насоса Wilo IL-E 65/220-22/2-R1 артикул: 2153743

Артикул: 2153743

Старый артикул: 2114479

Стоимость: 11061 6194,16 руб. с НДС

Срок поставки: от 4-х до 6-ти недель



Масса нетто: 267,0 кг;

Масса брутто: 361,0 кг;

Габариты без учета упаковки, ДхШхВ:

861мм х 318мм х 657мм



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Центробежный насос с сухим ротором линейного типа для установки в трубах или на фундаменте со встроенным частотным преобразователем для электронного регулирования параметров, в том числе постоянного или переменного перепада давления (Δp-c/Δp-v).

Тип:

— Одноступенчатый низконапорный центробежный насос
— Спиральный корпус линейного исполнения (всасывающий и напорный патрубок с одинаковыми фланцами в одной линии), фланец PN 16 – с отверстием согласно EN 1092-2
— Штуцеры для замера давления (R 1/8) для смонтированных дифференциальных датчиков давления (исполнение …-R1 без датчика)
— Серийные корпус насоса и фланец электродвигателя с катафорезным покрытием.
— Скользящее торцовое уплотнение для перекачивания воды до T=140 °C. До Tmax= +40 °C допустимо применение гликолевой примеси с объемной долей от 20 до 40 %.
— Специальные скользящие торцовые уплотнения для смесей воды/гликоля, отличных от 20–40 % объемной доли гликоля, а также для температуры перекачиваемой жидкости ≤ 40 °C или других сред, кроме воды (повышенная цена).

Принадлежности:

— консоли для крепления к фундаменту;
— IR-монитор;
— IR-модуль;
— IF-модуль PLR
— IF-модуль LON
— IF-модуль Modbus;
— IF-модуль BACnet;
— IF-модуль CAN.
— Системы регулирования VR-HVAC/CCe-HVAC/SCe-HVAC
— Комплекты дифференциальных датчиков давления (DDG) 0-10 В для насосов в исполнении …–R1

Серийное оснащение:

— Однокнопочная панель управления для следующих функций:
— Включение/выключение насоса
— Установка заданного значения или числа оборотов
— выбор способа регулирования: Δp-c (постоянный перепад давления), Δp-v (переменный перепад давления), ПИД-регулятор, n-постоянный (ручной режим управления);
— выбор режима работы при совместной работе двух насосов (основной/резервный режим работы, режим совместной работы двух насосов);
— конфигурация рабочих параметров;
— Квитирование ошибок
— Экран насоса для индикации следующих параметров:
— Способ регулирования
— заданное значение (напр., перепад давления или частота вращения);
— сообщения об ошибках и предупреждения;
— текущие значения (напр., потребляемая мощность, текущее значение датчика);
— эксплуатационные данные (напр., количество часов работы, расход энергии);
— данные о состоянии (например, состояние реле SSM и SBM);
— данные об устройстве (напр., название насоса);

Дополнительные функции:

— Интерфейсы: управляющий вход «Выкл. по приоритету», «Внешняя смена насосов» (действует только в режиме работы сдвоенного насоса), аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для ​режима управления (DDC) или дистанционного регулирования заданных значений, аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для сигнала текущего значения датчика давления, IR-интерфейс для беспроводной связи с устройством управления и сервисного обслуживания – IR-картой памяти/IR-монитором Wilo, разъем для IF-модуля Wilo для связи с автоматизированной системой управления зданием, настраиваемая беспотенциальная система оповещения о неисправностях, эксплуатации и готовности, интерфейс для связи со сдвоенными насосами
— Трехфазный электродвигатель с частотным преобразователем
— Встроенная система управления сдвоенными насосами
— устанавливаемый временной интервал для смены работы насосов (в режиме работы сдвоенного насоса);
— Встроенная полная защита электродвигателя
— различные режимы работы для систем отопления (HV) или кондиционирования (AC);
— Блокировка доступа
— различные панели управления: стандартная/обслуживание

См. подробное описание серии

Эксплуатационные параметры:

Температура окружающей среды: 0…40 °C
Максимальное рабочее давление: 16 bar
Индекс минимальной эффективности (MEI): ≥ 0,4

Жидкость:

Перекачиваемая жидкость: Вода или схожая по вязкости и плотности с водой жидкость, без твёрдых включений
Мин. температура перекачиваемой жидкости: -20 °C
Макс. температура перекачиваемой жидкости: 140 °C

Материалы:

Корпус насоса: 5.1301, EN-GJL-250 (KTL coated)
Рабочее колесо: 5.1300, EN-GJL-200
Вал: 1.4122, X39CrMo17-1
Уплотнение вала: AQ1EGG
Фонарь: 5.1301, EN-GJL-250 (KTL coated)

Данные электрооборудования:

Класс эффективности электродвигателя: IE4
Создаваемые помехи: EN 61800-3
Помехозащищенность: EN 61800-3
Подключение к сети: 3~400V/50 Hz
Номинальная мощность Р2: 22 kW
Частота вращения макс.: 2900 1/min
Номинальный ток: 38,7 A
Класс нагревостойкости изоляции: F
Класс защиты мотора: IP55
Защита электродвигателя: интегрировано

Монтаж:

Присоединение к трубопроводу на стороне всасывания: DN 65, PN16
Присоединение к трубопроводу с напорной стороны: DN 65, PN16
Монтажная длина: 475 mm

Другое:

Изделие: Wilo
Обозначение изделия: IL-E 65/220-22/2-R1
Масса нетто прибл.: 267,1 kg
Артикульный номер: 2153743

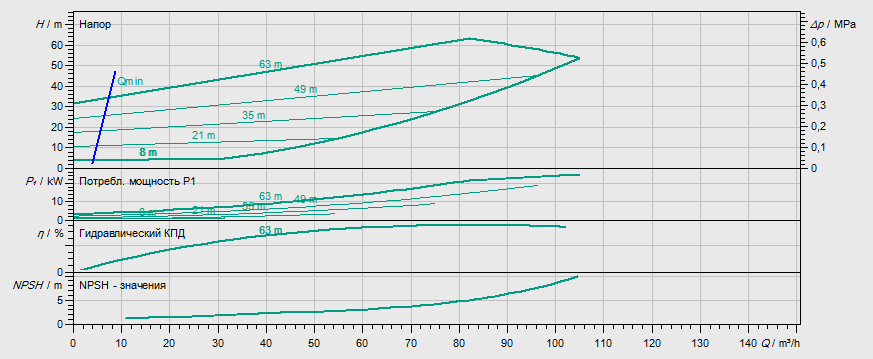

Гидравлические характеристики:

Гидравлические характеристики насоса Wilo IL-E 65/220-22/2-R1 артикул: 2153743(2114479)

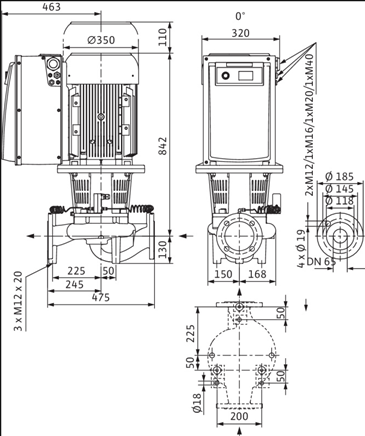

Габаритные размеры:

Габаритные размеры насоса Wilo IL-E 65/220-22/2-R1 артикул: 2153743(2114479)

Схема подключений:

Схема подключений насоса Wilo IL-E 65/220-22/2-R1 артикул: 2153743 (2114479)
