Вертикальный многоступенчатый насос Grundfos CRNE 95-2-1 A-F-A-E-HQQE артикул: 99264378

Артикул: 99264378

Стоимость: 15836,40 13460,94 руб. с НДС

Срок поставки: по запросу

Масса Брутто: 263,626 кг

Объем упаковки: 1,14 м³

Габариты упаковки (ДхШхВ), мм: 1955х670х867

Условия доставки см. в разделе: Оплата и доставка

Grundfos CRNE 95-2-1 A-F-A-E-HQQE артикул: 99264378 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Части насоса, контактирующие с жидкостью, выполнены из высококачественной нержавеющей стали.  Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен синхронным 1-фазным или 3-ёх фазным электродвигателем с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Панель управления на клеммной коробке электродвигателя позволяет задавать установленное значение, а также выбирать режим работы насоса: «Мин.» или «Макс.» или «Останов». Индикатор Grundfos Eye на панели управления обеспечивает визуальную индикацию состояния насоса:

• «Питание включено»: Электродвигатель работает (вращающиеся зелёные индикаторы) или не работает (постоянно включённые зелёные индикаторы).
• «Предупреждение»: Электродвигатель по-прежнему работает (вращающиеся жёлтые индикаторы) или остановился (постоянно включённые жёлтые индикаторы).
• «Аварийный сигнал»: Электродвигатель остановился (мигающие красные индикаторы).

Возможно подключение к насосу с помощью Grundfos Go Remote (принадлежность). Устройство дистанционного управления позволяет выполнять настройки и считывать ряд параметров, таких как «Фактическое значение», «Частота вращения», «Потребляемая мощность» и общее «Энергопотребление».

Клеммная коробка содержит несколько входов и выходов, что позволяет использовать электродвигатель в самых современных установках, требующих большого количества входов и выходов для настройки:

• два выделенных цифровых входа;
• три аналоговых входа, 0(4)-20 мА, 0-5 В, 0-10 В, 0,5 — 3,5 В;
• подача напряжения 5 В на потенциометр и датчик;
• один аналоговый вход, 0-10 В, 0(4)-20 мА;
• два настраиваемых цифровых входа или выходы с разомкнутым коллектором;
• два входа Pt100/Pt1000;
• LiqTec, вход датчика системы защиты от сухого хода;
• вход и выход цифрового датчика Grundfos;
• подача напряжения 24 В на датчики;
• два выхода сигнального реле (беспотенциальные контакты);
• соединение GENIbus;
• интерфейс для CIM-модуля шины связи Grundfos.

См. подробное описание серии

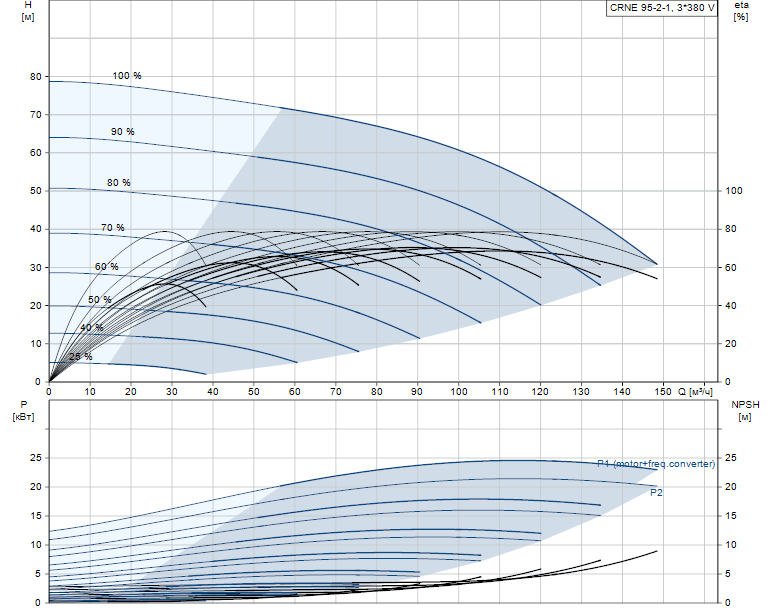

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 3560 об/м
Номинальный расход 114 м3/ч
Номинальный напор 55.4 м
Head max 76.5 м
Ступени 2
Рабочие колеса 2
Число рабочих колес с уменьшенным диаметром 1
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -40 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание и головная часть Нержавеющая сталь
Основание и головная часть, EN/DIN EN 1.4408
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4401
Код материала A
Код резины E
Подшипник WC/WC
Опорный подшипник Graflon
Материал, сертифицирован по Европейским стандартам

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 180MB
Класс энергоэфф-ти IE3
Номинальная мощность — P2 22 кВт
Энергия (Р2), необходимая для насоса 22 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-480 В
Номинальный ток 43.5-35.0 A
Cos фи — характеристика мощности 0.91-0.90
Номинальная скорость 480-3540 об/м
Энергоэффективность IE3 92,7%
Эффективность электродвигателя при полной нагрузке 92.7 %
Количество полюсов 2
Класс защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Да
Номер электродвигателя 85901027

Монтаж:

Максимальная температура окружающей среды 40 °C
Макс. рабочее давление 16 бар
Макс. давление при заданной темп-ре 16 бар / 120 °C
Трубное присоединение DIN
Размер всасывающего патрубка DN 100
Размер напорного патрубка DN 100
Допустимое давление PN 16
Размер фланца электродвигателя FF300
Код присоединения F

Другое:

Нетто 264 кг
Брутто вес 318 кг
Объем поставки 1.14 м3
Разгрузочная гидропята N
Сертификаты CE, EAC, ACS, WRAS
Cтрана происхождения DK
ТН ВЭД ЕАЭС Код 8413707500
