Вертикальный многоступенчатый насос Grundfos CRN 64-6 A-F-A-E-HQQE артикул: 96123790

Артикул: 96123790

Стоимость: 12583,20 10695,72 руб. с НДС

Срок поставки: по запросу

Масса Брутто: 349,6 кг

Объем упаковки: 0,81 м³

Габариты упаковки (ДхШхВ), мм: 1840х700х625

Условия доставки см. в разделе: Оплата и доставка

Grundfos CRN 64-6 A-F-A-E-HQQE артикул: 96123790 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Части насоса, контактирующие с жидкостью, выполнены из высококачественной нержавеющей стали AISI316. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

См. подробное описание серии

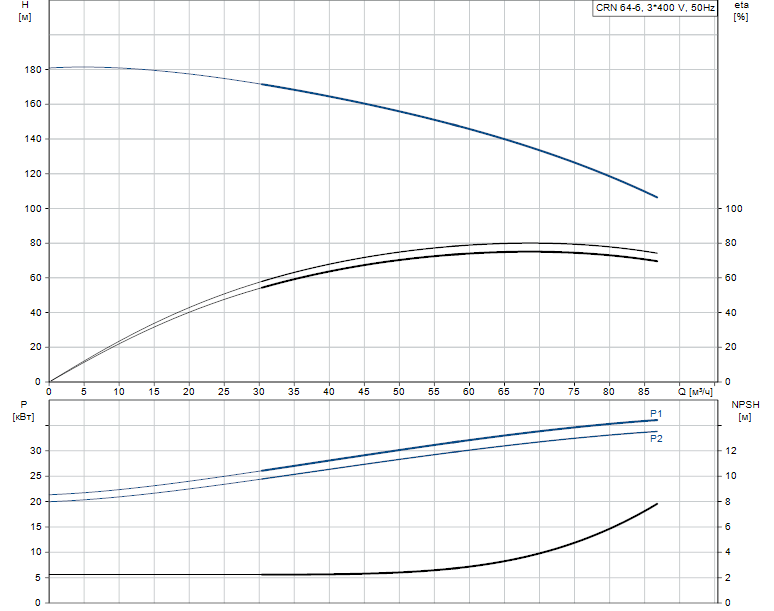

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2957 об/м
Номинальный расход 64 м3/ч
Номинальный напор 139.4 м
Head max 178.3 м
Ступени 6
Рабочие колеса 6
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQE
Сертификаты на шильдике CE, EAC,ACS
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель B

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -40 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание и головная часть Нержавеющая сталь
Основание и головная часть, EN/DIN EN 1.4408
Основание и головная часть,AISI/ASTM AISI 316
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4401
Рабочее колесо, AISI/ASTM AISI 316
Код материала A
Код резины E
Подшипник SIC
Опорный подшипник Graflon

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3
Номинальная мощность — P2 37 кВт
Энергия (Р2), необходимая для насоса 37 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 68,0-63,0/39,0-36,0 A
Пусковой ток 670-670 %
Cos фи — характеристика мощности 0.88
Номинальная скорость 2955 об/м
Энергоэффективность IE3 93,7%
Эффективность электродвигателя при полной нагрузке 93.7-93.7 %
Эффективность двигателя при 3/4 нагрузки 93.9-93.9 %
Эффективность электродвигателя при 1/2 нагрузки 93.5-93.5 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 81U15334

Монтаж:

Максимальная температура окружающей среды 55 °C
Макс. рабочее давление 30 бар
Макс. давление при заданной темп-ре 30 бар / 120 °C
Макс. давление при заданной темп-ре 30 бар / -40 °C

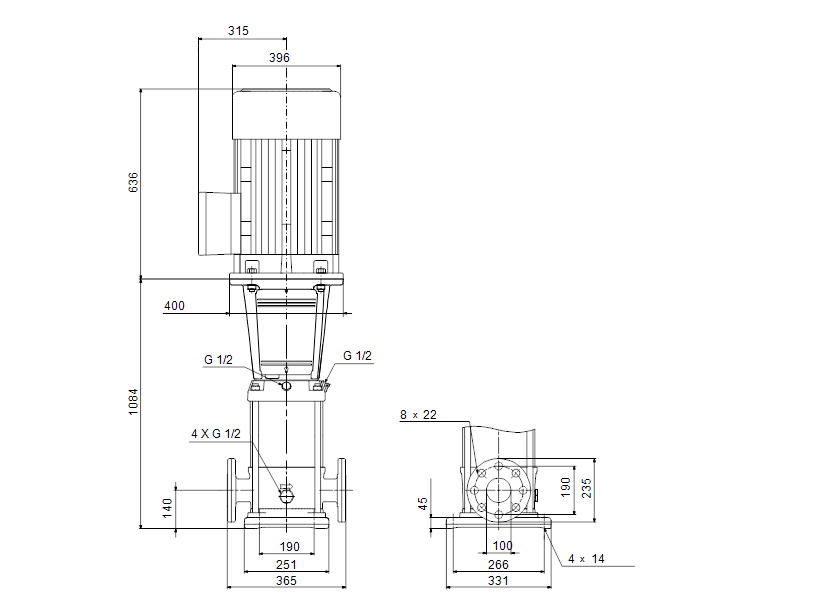

Трубное присоединение DIN
Размер всасывающего патрубка DN 100
Размер напорного патрубка DN 100
Допустимое давление PN 40
Размер фланца электродвигателя FF350
Код присоединения F

Другое:

Минимальный индекс эффективности, MEI = 0.70
Нетто 350 кг
Брутто вес 388 кг
Объем поставки 0.805 м3
Danish VVS No. 385918060
Cтрана происхождения DK
ТН ВЭД ЕАЭС Код 8413707500
