Вертикальный многоступенчатый насос Grundfos CRN 64-5-2 A-F-A-E-HQQE артикул: 96123785

[elementor-template id=»15025″]
Изображение насоса Grundfos CRN 64-5-2 A-F-A-E-HQQE артикул: 96123785

Артикул: 96123785

Стоимость: 10418,40 8855,64 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 317,6 кг

Объем упаковки: 0,81 м3

Габариты упаковки (ДхШхВ), мм: 1840х700х625

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CRN 64-5-2 A-F-A-E-HQQE артикул: 96123785 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Части насоса, контактирующие с жидкостью, выполнены из высококачественной нержавеющей стали AISI316. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2951 об/м
Номинальный расход 64 м3/ч
Номинальный напор 101.2 м
Head max 129.2 м
Ступени 5
Рабочие колеса 5
Число рабочих колес с уменьшенным диаметром 2
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQE
Сертификаты на шильдике CE, EAC,ACS
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель B

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -40 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание и головная часть Нержавеющая сталь
Основание и головная часть, EN/DIN EN 1.4408
Основание и головная часть,AISI/ASTM AISI 316
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4401
Рабочее колесо, AISI/ASTM AISI 316
Код материала A
Код резины E
Подшипник SIC
Опорный подшипник Graflon

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3
Номинальная мощность — P2 30 кВт
Энергия (Р2), необходимая для насоса 30 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 56,0-51,0/32,0-29,5 A
Пусковой ток 660-660 %
Cos фи — характеристика мощности 0.87
Номинальная скорость 2955 об/м
Энергоэффективность IE3 93,3%
Эффективность электродвигателя при полной нагрузке 93.3-93.3 %
Эффективность двигателя при 3/4 нагрузки 93.6-93.6 %
Эффективность электродвигателя при 1/2 нагрузки 93.4-93.4 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 81U15332

Монтаж:

Максимальная температура окружающей среды 55 °C
Макс. рабочее давление 16 бар
Макс. давление при заданной темп-ре 16 бар / 120 °C
Макс. давление при заданной темп-ре 16 бар / -40 °C
Трубное присоединение DIN
Размер всасывающего патрубка DN 100
Размер напорного патрубка DN 100
Допустимое давление PN 16
Размер фланца электродвигателя FF350
Код присоединения F

Другое:

Минимальный индекс эффективности, MEI = 0.70
Нетто 318 кг
Брутто вес 356 кг
Объем поставки 0.805 м3
Danish VVS No. 385918052
Cтрана происхождения DK
ТН ВЭД ЕАЭС Код 8413707500

Гидравлические характеристики:

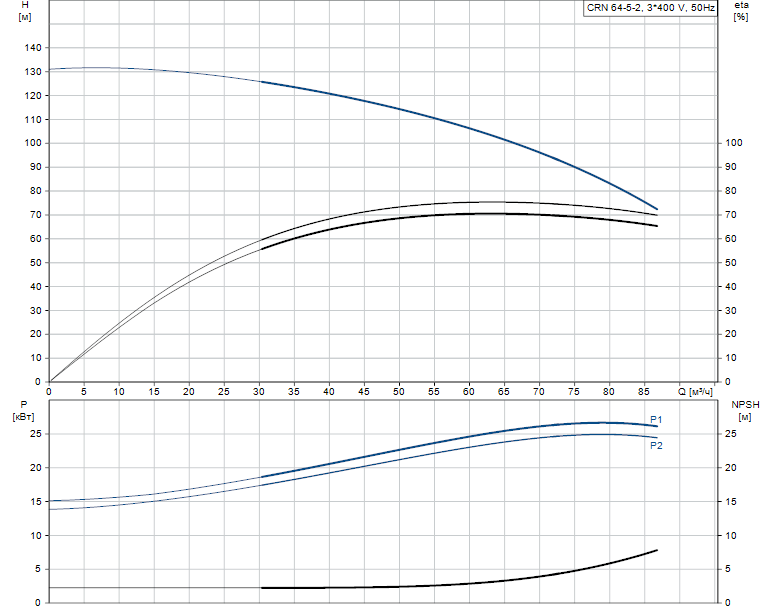

Гидравлические характеристики насоса Grundfos CRN 64-5-2 A-F-A-E-HQQE артикул: 96123785

Габаритные размеры:

Габаритные размеры насоса Grundfos CRN 64-5-2 A-F-A-E-HQQE артикул: 96123785

Деталировка:

Деталировка насоса Grundfos CRN 64-5-2 A-F-A-E-HQQE артикул: 96123785

Поз.5а, 4а и 4 Нижняя, средняя и верхняя камеры в сборе с подшипником; Поз.49 Рабочее колесо;
Поз.8 Муфта; Поз.51 Вал;
Поз.37 Уплотнительное кольцо O-ring; Поз.105 Комплект торцевого уплотнения;
Поз.45 Кольцо щелевого уплотнения; Поз.153 и 154 Подшипники электродвигателя (см. деталировку электродвигателя)
Поз.47а Подшипник скольжения;
