Вертикальный многоступенчатый насос Grundfos CRN 32-9-2 A-F-A-V-HQQV артикул: 96122394

Артикул: 96122394

Стоимость: 8870,40 7539,84 руб. с НДС

Срок поставки: по запросу

Масса Брутто: 200,2 кг

Объем упаковки: 0,81 м³

Габариты упаковки (ДхШхВ), мм: 1840х700х625

Условия доставки см. в разделе: Оплата и доставка

Grundfos CRN 32-9-2 A-F-A-V-HQQV артикул: 96122394 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Части насоса, контактирующие с жидкостью, выполнены из высококачественной нержавеющей стали AISI316. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

См. подробное описание серии

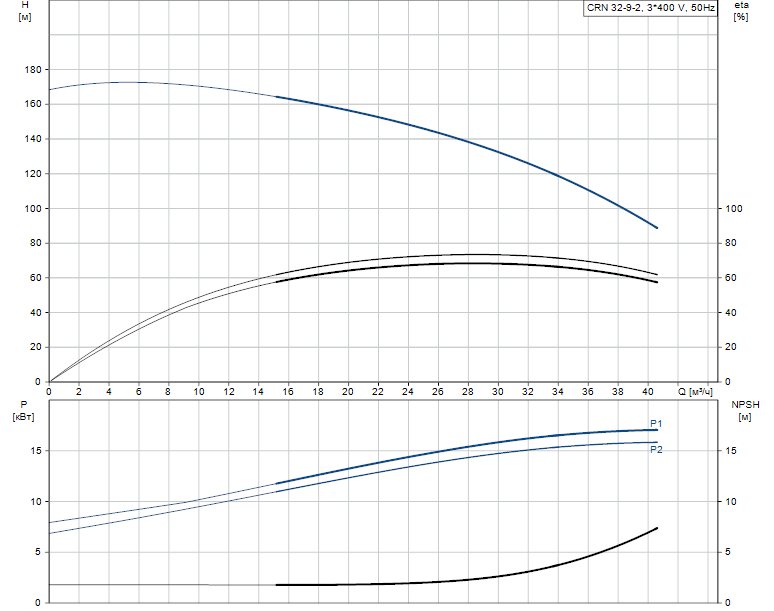

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 2934 об/м
Номинальный расход: 30 м3/ч
Номинальный напор: 131.6 м
Head max: 168 м
Ступени: 9
Рабочие колеса: 9
Число рабочих колес с уменьшенным диаметром: 2
Low NPSH: N
Расположение насоса при монтаже: ВЕРТИКАЛЬН.
Тип установки уплотнения: Одинарное
Код торцевого уплотнения вала: HQQV
Сертификаты на шильдике: CE, EAC
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A
Модель: B

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -20 .. 90 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Основание и головная часть: Нержавеющая сталь
Основание и головная часть, EN/DIN: EN 1.4408
Основание и головная часть,AISI/ASTM: AISI 316
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4401
Рабочее колесо, AISI/ASTM: AISI 316
Код материала: A
Код резины: V
Подшипник: SIC
Опорный подшипник: Graflon

Данные электрооборудования:

Стандарт электродвигателя: IEC
Тип электродвигателя: 160LB
Класс энергоэфф-ти: IE3
Номинальная мощность — P2: 18.5 кВт
Энергия (Р2), необходимая для насоса: 18.5 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-415D/660-690Y В
Номинальный ток: 34,5-32,5/20,0-18,8 A
Пусковой ток: 830-980 %
Cos фи — характеристика мощности: 0.89-0.85
Номинальная скорость: 2940-2950 об/м
Энергоэффективность: IE3 92,4%
Эффективность электродвигателя при полной нагрузке: 92.4-92.4 %
Эффективность двигателя при 3/4 нагрузки: 93.2 %
Эффективность электродвигателя при 1/2 нагрузки: 93.2 %
Количество полюсов: 2
Класс защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 85U17528

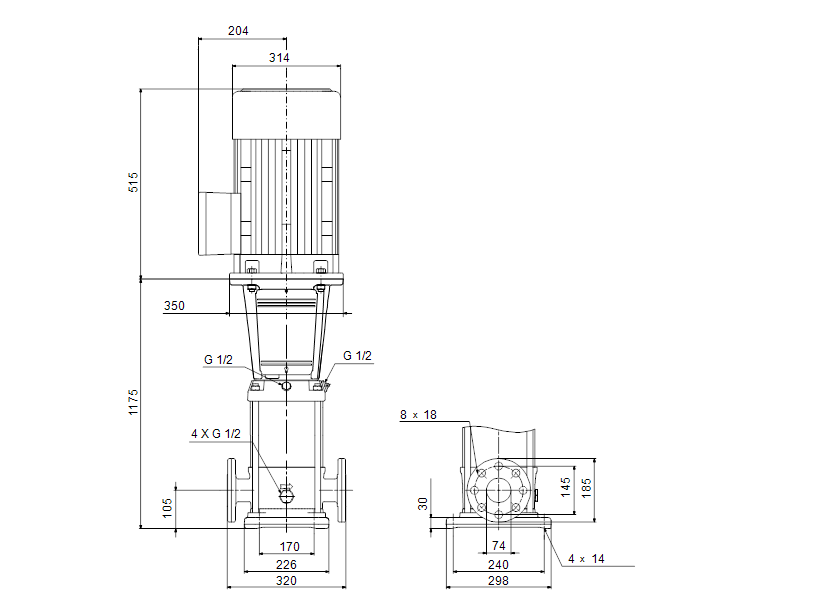

Монтаж:

Максимальная температура окружающей среды: 60 °C
Макс. рабочее давление: 30 бар
Макс. давление при заданной темп-ре: 30 бар / 90 °C
Макс. давление при заданной темп-ре: 30 бар / -20 °C
Трубное присоединение: DIN
Размер всасывающего патрубка: DN 65
Размер напорного патрубка: DN 65
Допустимое давление: PN 40
Размер фланца электродвигателя: FF300
Код присоединения: F

Другое:

Минимальный индекс эффективности, MEI =: 0.70
Нетто: 200 кг
Брутто вес: 239 кг
Объем поставки: 0.805 м3
Cтрана происхождения: DK
ТН ВЭД ЕАЭС Код: 8413707500
