Вертикальный многоступенчатый насос Grundfos CRN 32-11 A-F-A-V-HQQV артикул: 96122399

[elementor-template id=»15025″]
Изображение насоса Grundfos CRN 32-11 A-F-A-V-HQQV артикул: 96122399

Артикул: 96122399

Стоимость: 10315,20 8767,92 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 222 кг

Объем упаковки: 0,81 м3

Габариты упаковки (ДхШхВ), мм: 2190х590х625

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos CRN 32-11 A-F-A-V-HQQV артикул: 96122399 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Части насоса, контактирующие с жидкостью, выполнены из высококачественной нержавеющей стали AISI316. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2947 об/м
Номинальный расход 30 м3/ч
Номинальный напор 169.2 м
Head max 214.6 м
Ступени 11
Рабочие колеса 11
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQV
Сертификаты на шильдике CE, EAC
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель B

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание и головная часть Нержавеющая сталь
Основание и головная часть, EN/DIN EN 1.4408
Основание и головная часть,AISI/ASTM AISI 316
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4401
Рабочее колесо, AISI/ASTM AISI 316
Код материала A
Код резины V
Подшипник SIC
Опорный подшипник Graflon

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 180MB
Класс энергоэфф-ти IE3
Номинальная мощность — P2 22 кВт
Энергия (Р2), необходимая для насоса 22 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415D/660-690Y В
Номинальный ток 39.5/22.8 A
Пусковой ток 830 %
Cos фи — характеристика мощности 0.90-0.90
Номинальная скорость 2950 об/м
Энергоэффективность IE3 92,7%
Эффективность электродвигателя при полной нагрузке 92.7-92.7 %
Эффективность двигателя при 3/4 нагрузки 93.7 %
Эффективность электродвигателя при 1/2 нагрузки 94.4 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 85U17530

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 30 бар
Макс. давление при заданной темп-ре 30 бар / 90 °C
Макс. давление при заданной темп-ре 30 бар / -20 °C
Трубное присоединение DIN
Размер всасывающего патрубка DN 65
Размер напорного патрубка DN 65
Допустимое давление PN 40
Размер фланца электродвигателя FF300
Код присоединения F

Другое:

Минимальный индекс эффективности, MEI = 0.70
Нетто 222 кг
Брутто вес 267 кг
Объем поставки 0.808 м3
Cтрана происхождения DK
ТН ВЭД ЕАЭС Код 8413707500

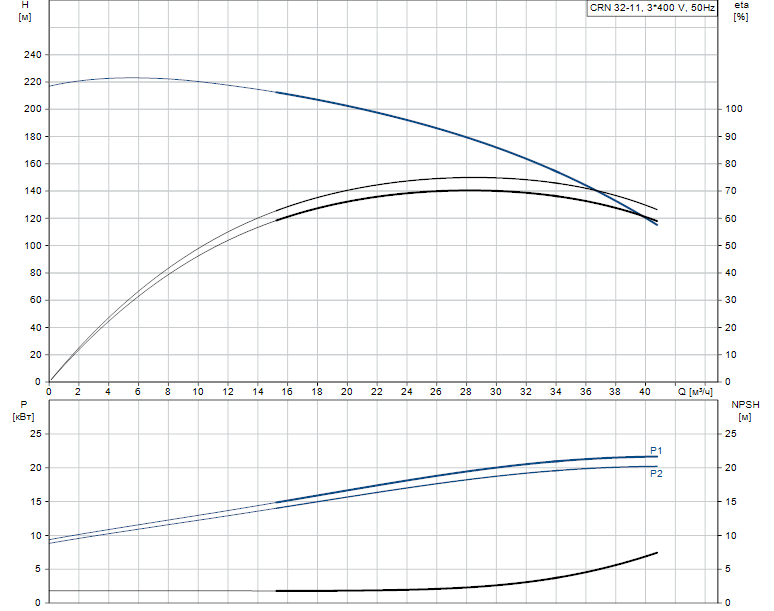

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos CRN 32-11 A-F-A-V-HQQV артикул: 96122399

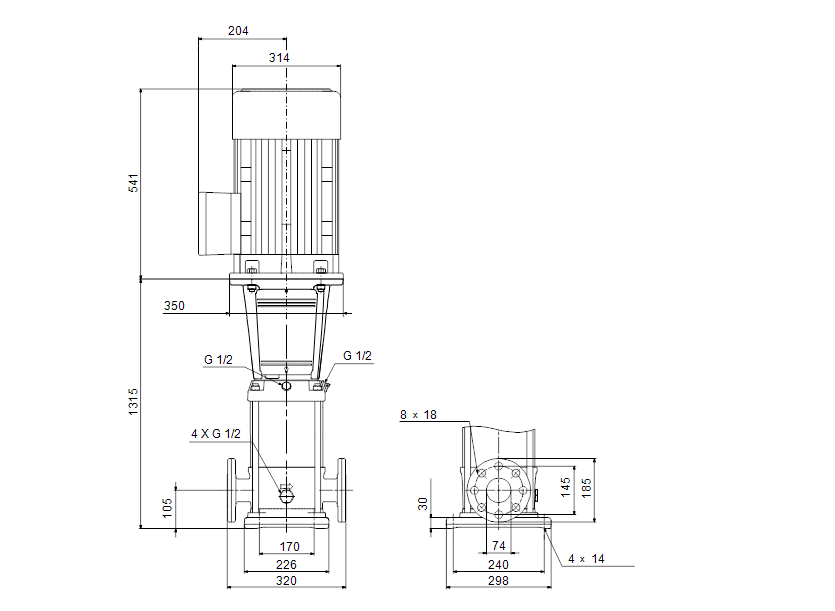

Габаритные размеры:

Габаритные размеры насоса Grundfos CRN 32-11 A-F-A-V-HQQV артикул: 96122399

Деталировка:

Деталировка насоса Grundfos CRN 32-11 A-F-A-V-HQQV артикул: 96122399

Поз.5а, 4а и 4 Нижняя, средняя и верхняя камеры в сборе с подшипником; Поз.49 Рабочее колесо;
Поз.8 Муфта; Поз.51 Вал;
Поз.37 Уплотнительное кольцо O-ring; Поз.105 Комплект торцевого уплотнения;
Поз.45 Кольцо щелевого уплотнения; Поз.153 и 154 Подшипники электродвигателя (см. деталировку электродвигателя)
Поз.47а Подшипник скольжения;
