Вертикальный многоступенчатый насос Grundfos CRN 32-1 A-F-A-V-HQQV артикул: 96122379

Артикул: 96122379

Стоимость: 2520 2142 руб. с НДС

Срок поставки: по запросу

Масса Брутто: 70,1 кг

Объем упаковки: 0,31 м³

Габариты упаковки (ДхШхВ), мм: 1190х460х565

Условия доставки см. в разделе: Оплата и доставка

Grundfos CRN 32-1 A-F-A-V-HQQV артикул: 96122379 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Части насоса, контактирующие с жидкостью, выполнены из высококачественной нержавеющей стали AISI316. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

См. подробное описание серии

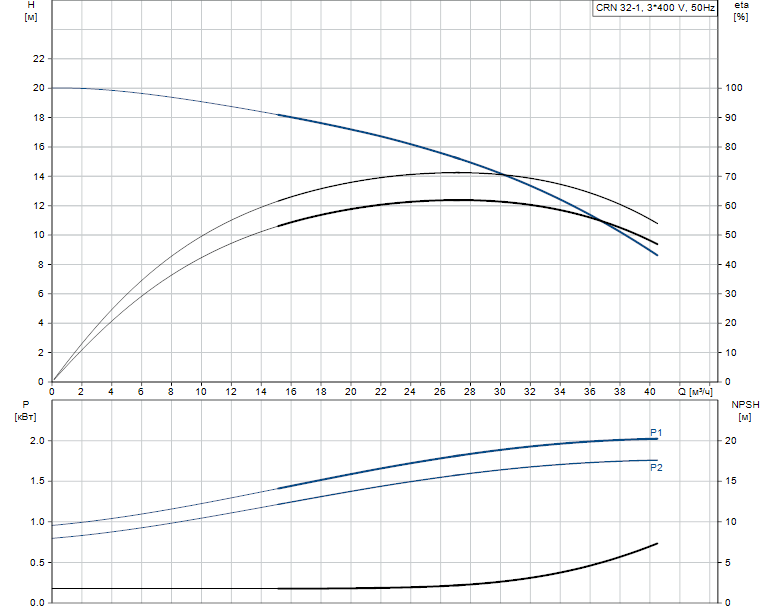

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2899 об/м
Номинальный расход 30 м3/ч
Номинальный напор 14.1 м
Head max 19.7 м
Ступени 1
Рабочие колеса 1
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQV
Сертификаты на шильдике CE, EAC
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель B

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание и головная часть Нержавеющая сталь
Основание и головная часть, EN/DIN EN 1.4408
Основание и головная часть,AISI/ASTM AISI 316
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4401
Рабочее колесо, AISI/ASTM AISI 316
Код материала A
Код резины V
Подшипник SIC
Опорный подшипник Graflon

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 90LC
Класс энергоэфф-ти IE3
Номинальная мощность — P2 2.2 кВт
Энергия (Р2), необходимая для насоса 2.2 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415D В
Номинальный ток 4.45 A
Пусковой ток 850-950 %
Cos фи — характеристика мощности 0.89-0.87
Номинальная скорость 2890-2910 об/м
Энергоэффективность IE3 85,9%
Эффективность электродвигателя при полной нагрузке 85.9 %
Эффективность двигателя при 3/4 нагрузки 86.8 %
Эффективность электродвигателя при 1/2 нагрузки 86.0 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 85U15908

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 16 бар
Макс. давление при заданной темп-ре 16 бар / 90 °C
Макс. давление при заданной темп-ре 16 бар / -20 °C
Трубное присоединение DIN
Размер всасывающего патрубка DN 65
Размер напорного патрубка DN 65
Допустимое давление PN 40
Размер фланца электродвигателя FT115
Код присоединения F

Другое:

Минимальный индекс эффективности, MEI = 0.70
Нетто 70.1 кг
Брутто вес 93 кг
Объем поставки 0.309 м3
Cтрана происхождения DK
ТН ВЭД ЕАЭС Код 8413707500
