Техническое описание:
Grundfos CRN 3-10 A-P-A-E-HQQE артикул: 96499188 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Части насоса, контактирующие с жидкостью, выполнены из высококачественной нержавеющей стали AISI316. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.
См. подробное описание серии |
Технические данные:
Скорость насоса, при которой расчитаны его характеристики 2864 об/м
Номинальный расход 3 м3/ч
Номинальный напор 46.4 м
Head max 65.6 м
Ступени 10
Рабочие колеса 10
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQE
Сертификаты на шильдике CE, EAC,ACS
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель A |
Жидкость:
Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Основание и головная часть Нержавеющая сталь
Основание и головная часть, EN/DIN EN 1.4408
Основание и головная часть,AISI/ASTM AISI 316
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4401
Рабочее колесо, AISI/ASTM AISI 316
Код материала A
Код резины E
Подшипник SIC |
Данные электрооборудования:
Стандарт электродвигателя IEC
Тип электродвигателя 80A
Класс энергоэфф-ти IE3
Номинальная мощность — P2 0.75 кВт
Энергия (Р2), необходимая для насоса 0.75 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240D/380-415Y В
Номинальный ток 3.30/1.90 A
Пусковой ток 580-620 %
Cos фи — характеристика мощности 0.81-0.71
Номинальная скорость 2840-2870 об/м
Энергоэффективность IE3 80,7%
Эффективность электродвигателя при полной нагрузке 80.7 %
Эффективность двигателя при 3/4 нагрузки 82.7 %
Эффективность электродвигателя при 1/2 нагрузки 81.7 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 85U05104 |
Монтаж:
Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 25 бар
Макс. давление при заданной темп-ре 25 бар / 120 °C
Макс. давление при заданной темп-ре 25 бар / -20 °C
Трубное присоединение PJE
Размер всасывающего патрубка DN 32
Размер всасывающего патрубка 1 1/4 inch
Размер напорного патрубка DN 32
Размер напорного патрубка 1 1/4 inch
Допустимое давление PN 50
Размер фланца электродвигателя FT100
Код присоединения P |
Другое:
Минимальный индекс эффективности, MEI = 0.70
Нетто 22.4 кг
Брутто вес 25.3 кг
Объем поставки 0.074 м3
Danish VVS No. 385911010
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413707500 |

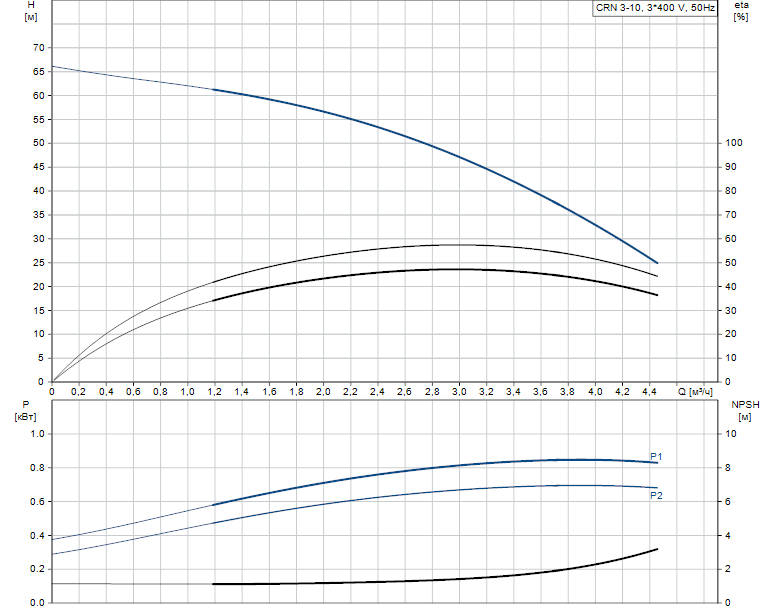

Гидравлические характеристики:

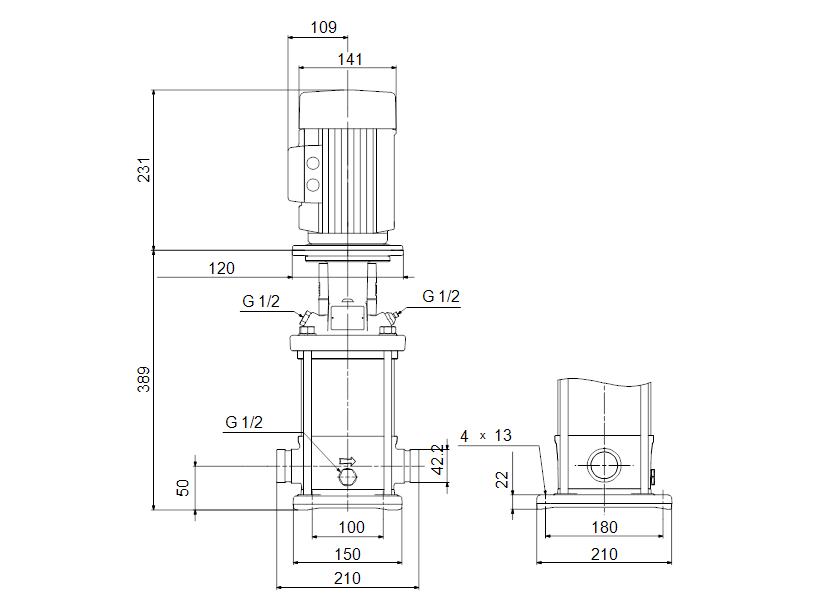

Габаритные размеры:
Деталировка:
Поз.5а, 4а и 4 |
Нижняя, средняя и верхняя камеры в сборе с подшипником; |
Поз.49 |
Рабочее колесо; |
Поз.8 |
Муфта; |
Поз.51 |
Вал; |
Поз.37 |
Уплотнительное кольцо O-ring; |
Поз.105 |
Комплект торцевого уплотнения; |
Поз.45 |
Кольцо щелевого уплотнения; |
Поз.153 и 154 |
Подшипники электродвигателя (см. деталировку электродвигателя) |
Поз.47а |
Подшипник скольжения; |
|
|
