Вертикальный многоступенчатый насос Grundfos CRE 95-2-2 N-G-A-E-HQQE, артикул: 99266498

Артикул: 99266498

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

Grundfos CRE 95-2-2 N-G-A-E-HQQE, артикул: 99266498 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен синхронным 1-фазным или 3-ёх фазным электродвигателем с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Панель управления на клеммной коробке электродвигателя позволяет задавать установленное значение, а также выбирать режим работы насоса: «Мин.» или «Макс.» или «Останов». Индикатор Grundfos Eye на панели управления обеспечивает визуальную индикацию состояния насоса:

• «Питание включено»: Электродвигатель работает (вращающиеся зелёные индикаторы) или не работает (постоянно включённые зелёные индикаторы).
• «Предупреждение»: Электродвигатель по-прежнему работает (вращающиеся жёлтые индикаторы) или остановился (постоянно включённые жёлтые индикаторы).
• «Аварийный сигнал»: Электродвигатель остановился (мигающие красные индикаторы).

Возможно подключение к насосу с помощью Grundfos Go Remote (принадлежность). Устройство дистанционного управления позволяет выполнять настройки и считывать ряд параметров, таких как «Фактическое значение», «Частота вращения», «Потребляемая мощность» и общее «Энергопотребление».

Клеммная коробка содержит несколько входов и выходов, что позволяет использовать электродвигатель в самых современных установках, требующих большого количества входов и выходов для настройки:

• два выделенных цифровых входа;
• три аналоговых входа, 0(4)-20 мА, 0-5 В, 0-10 В, 0,5 — 3,5 В;
• подача напряжения 5 В на потенциометр и датчик;
• один аналоговый вход, 0-10 В, 0(4)-20 мА;
• два настраиваемых цифровых входа или выходы с разомкнутым коллектором;
• два входа Pt100/Pt1000;
• LiqTec, вход датчика системы защиты от сухого хода;
• вход и выход цифрового датчика Grundfos;
• подача напряжения 24 В на датчики;
• два выхода сигнального реле (беспотенциальные контакты);
• соединение GENIbus;
• интерфейс для CIM-модуля шины связи Grundfos.

См. подробное описание серии

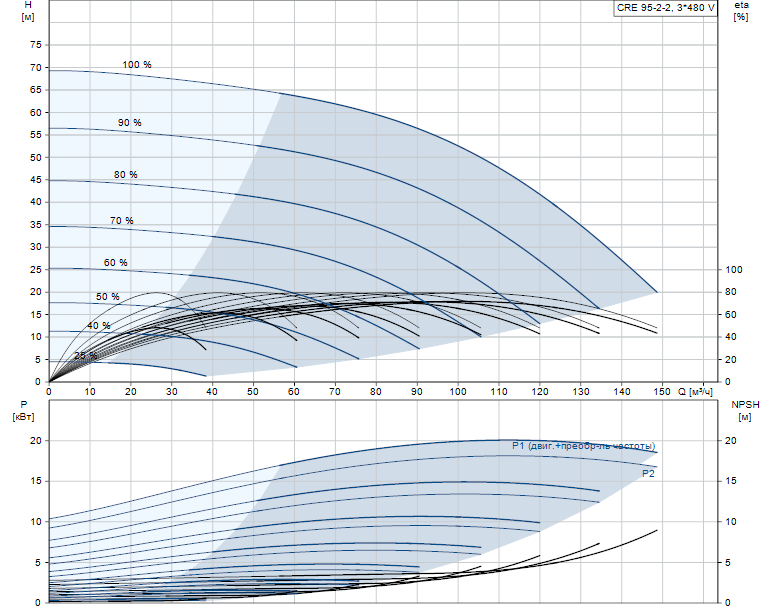

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 3532 об/м
Номинальный расход: 113.6 м3/ч
Номинальный напор: 45.4 м
Макс. напор: 69 м
Текущий диаметр рабочего колеса: 143 мм
Ступени: 2
Рабочие колеса: 2
Число рабочих колес с уменьшенным диаметром: 2
Low NPSH: N
Расположение насоса при монтаже: ВЕРТИКАЛЬН.
Тип установки уплотнения: Одинарное
Код торцевого уплотнения вала: HQQE
Сертификаты: NSF/ANSI 61, NSF/ANSI 372, CE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: N
Модель: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -20 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Основание: Высокопрочный чугун с ШГ
Основание: EN 1563 EN-GJS-500-7
Основание: ASTM A536-84 65-45-12
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4301
Рабочее колесо, AISI/ASTM: AISI 304
Код материала: A
Код резины: E
Подшипник: WC/WC
Опорный подшипник: Graflon
Материал, сертифицирован по: Европейским стандартам

Данные электрооборудования:

Стандарт электродвигателя: NEMA
Тип электродвигателя: 160AC
Класс энергоэфф-ти: NEMA Premium / IE3 60Hz
Номинальная мощность — P2: 18.5 кВт
Энергия (Р2), необходимая для насоса: 18.5 кВт
Частота питающей сети: 60 Hz
Номинальное напряжение: 3 x 460 В
Сервис-фактор электродвигателя: 1.15
Номинальный ток: 30.5 A
Cos фи — характеристика мощности: 0.88
Номинальная скорость: 480-3540 об/м
Энергоэффективность: IE3 91,7%
Эффективность электродвигателя при полной нагрузке: 91.7 %
Количество полюсов: 2
Степень защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Защита электродвигателя: Да
Номер электродвигателя: 85901138

Монтаж:

Максимальная температура окружающей среды: 40 °C
Макс. рабочее давление: 16 бар
Макс. давление при заданной темп-ре: 16 бар / 120 °C
Стандарт трубного присоединения: ANSI
Размер всасывающего патрубка: 4 inch
Размер напорного патрубка: 4 inch
Допустимое давление: 150 lb
Размер фланца электродвигателя: 284TC
Код присоединения: G

Управление:

Функциональный модуль: ADVANCED I/O
Преобразователь частоты: Встроен.
Датчик давления: Д

Другое:

DOE Pump Energy Index VL: 0.45
Вес(Нетто): 257 кг
Вес(Брутто): 375 кг
Объем поставки: 1.25 м3
Config. file no: 95139706
Разгрузочная гидропята: N
