Вертикальный многоступенчатый насос Grundfos CRE 5-12 A-A-A-E-HQQE, артикул: 99072187

Артикул: 99072187

Стоимость: 3057,60 2598,96 руб. с НДС

Срок поставки: 2-3 рабочие недели

Масса Брутто: 44 кг

Объем упаковки: 0,24 м³

Габариты упаковки (ДхШхВ), мм: 1020х400х574

Условия доставки см. в разделе: Оплата и доставка

Grundfos CRE 5-12 A-A-A-E-HQQE артикул: 99072187 — это вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне («ин-лайн»), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту.

Насос оснащен синхронным 1-фазным или 3-ёх фазным электродвигателем с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Панель управления на клеммной коробке электродвигателя позволяет задавать установленное значение, а также выбирать режим работы насоса: «Мин.» или «Макс.» или «Останов». Индикатор Grundfos Eye на панели управления обеспечивает визуальную индикацию состояния насоса:

• «Питание включено»: Электродвигатель работает (вращающиеся зелёные индикаторы) или не работает (постоянно включённые зелёные индикаторы).
• «Предупреждение»: Электродвигатель по-прежнему работает (вращающиеся жёлтые индикаторы) или остановился (постоянно включённые жёлтые индикаторы).
• «Аварийный сигнал»: Электродвигатель остановился (мигающие красные индикаторы).

Возможно подключение к насосу с помощью Grundfos Go Remote (принадлежность). Устройство дистанционного управления позволяет выполнять настройки и считывать ряд параметров, таких как «Фактическое значение», «Частота вращения», «Потребляемая мощность» и общее «Энергопотребление».

Клеммная коробка содержит несколько входов и выходов, что позволяет использовать электродвигатель в самых современных установках, требующих большого количества входов и выходов для настройки:

• два выделенных цифровых входа;
• три аналоговых входа, 0(4)-20 мА, 0-5 В, 0-10 В, 0,5 — 3,5 В;
• подача напряжения 5 В на потенциометр и датчик;
• один аналоговый вход, 0-10 В, 0(4)-20 мА;
• два настраиваемых цифровых входа или выходы с разомкнутым коллектором;
• два входа Pt100/Pt1000;
• LiqTec, вход датчика системы защиты от сухого хода;
• вход и выход цифрового датчика Grundfos;
• подача напряжения 24 В на датчики;
• два выхода сигнального реле (беспотенциальные контакты);
• соединение GENIbus;
• интерфейс для CIM-модуля шины связи Grundfos.

См. подробное описание серии

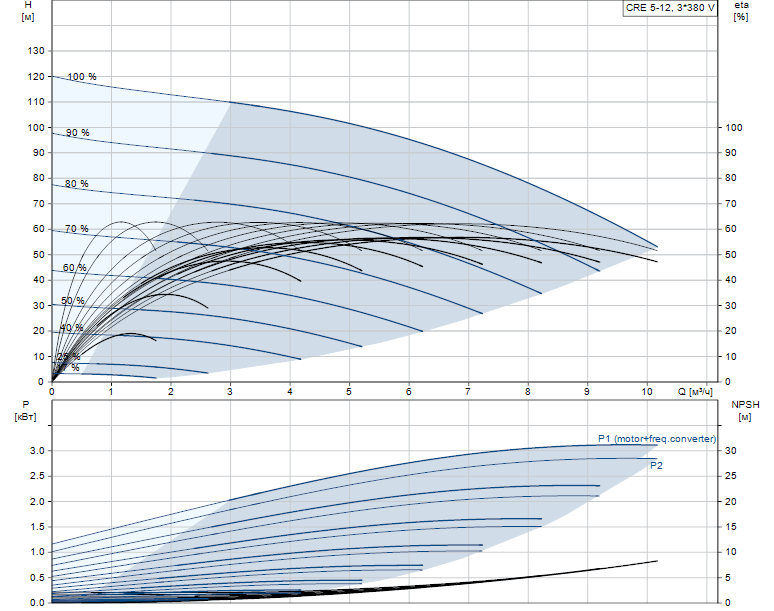

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 3514 об/м
Номинальный расход 6.9 м3/ч
Номинальный напор 90.4 м
Head max 119.8 м
Ступени 12
Рабочие колеса 12
Число рабочих колес с уменьшенным диаметром 0
Low NPSH N
Расположение насоса при монтаже ВЕРТИКАЛЬН.
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала HQQE
Сертификаты на шильдике CE, EAC,ACS
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -20 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Основание и головная часть Чугун
Основание и головная часть, EN/DIN EN 1561 EN-GJL-200
Основание и головная часть,AISI/ASTM ASTM A48-25B
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4301
Рабочее колесо, AISI/ASTM AISI 304
Код материала A
Код резины E
Подшипник SIC

Данные электрооборудования:

Стандарт электродвигателя IEC
Тип электродвигателя 100LA
Класс энергоэфф-ти IE5
Номинальная мощность — P2 3 кВт
Энергия (Р2), необходимая для насоса 3 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-500 В
Номинальный ток 5.80-4.80 A
Cos фи — характеристика мощности 0.91-0.86
Номинальная скорость 360-4000 об/м
Энергоэффективность 90.7%
Эффективность электродвигателя при полной нагрузке 90.7 %
Класс защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Да
Номер электродвигателя 98971049

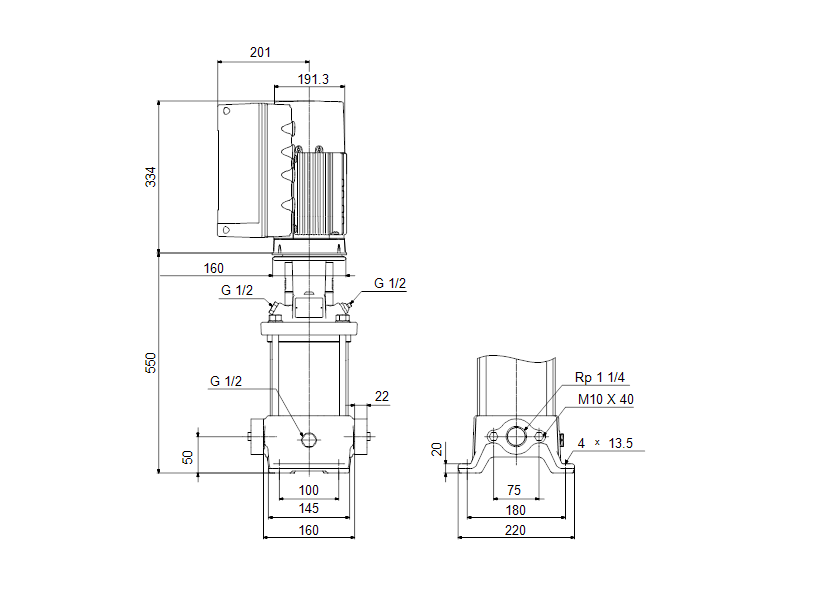

Монтаж:

Максимальная температура окружающей среды 50 °C
Макс. рабочее давление 16 бар
Макс. давление при заданной темп-ре 16 бар / 120 °C
Макс. давление при заданной темп-ре 16 бар / -20 °C
Трубное присоединение Oval / Rp
Размер всасывающего патрубка 1 1/4 inch
Размер напорного патрубка 1 1/4 inch
Допустимое давление PN 16
Размер фланца электродвигателя FT130
Код присоединения A

Другое:

Control panel Стандарт
Функциональный модуль FM300 — Advanced (Расширенный)
Преобразователь частоты Built-in
Датчик давления Н

Минимальный индекс эффективности, MEI ? 0.57
Нетто 44 кг
Брутто вес 65 кг
Объем поставки 0.234 м3
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413707500
